Sprietje

Het is inderdaad een wideband-lnb. Je zou ook deze kunnen nemen van Inverto: https://inverto.tv/lnb/490/wideband-40mm-lnb-with-horizontalvertical-ports-lo-1040-ghz-eu Die voor de Britse Sky Q box is net iets anders en heeft een Lo-frequentie van 10,41 GHz, zie: https://inverto.tv/lnb/492/wideband-40mm-lnb-with-horizontalvertical-ports-lo-1041-ghz-uk

Vraag dan aan je vriend op welke frequentie die zit.

Waarom zet je er geen enkele lnb op? Dan ben je voor iets meer dan €10,- klaar.

Jij maakt een denkfout. Het is niet zo omdat de kop van de Astra 23,5 nu in de klem staat deze nu diseqc-positie 1 moet hebben. Bij een duo-lnb zoals jij hebt is de kop van de Astra 19,2 altijd positie 1 en de kop van de Astra 23,5 altijd positie 2 dus dat zul je eerst in moeten stellen.

Ik kan er niks van maken. Omdat er een elektrische draad aan zit kan het alleen maar een magnetische polarisator zijn. Bovendien is de doorlaat met een bout en een ring afgesloten waardoor er geen signaal door kan. Ik begrijp er niets van.

Wat is een polarisator? Een passieve polarisator is een tussenstuk met een rechtoekige doorgang (afbeelding 1). De golven kunnen er bijvoorbeeld wel horizontaal doorheen maar niet verticaal of net andersom afhankelijk hoe je de polarisator monteert. Een polarisator heb je ook met een kleine elektromotor, een zogenaamde mechanische polarisator die de doorgang 90 graden kan verdraaien (afbeelding 2). Daarnaast bestaat er nog een magnetische polarisator die de elektromagnetische golven magnetisch 90 graden kan verdraaien (afbeelding 3).

Zonder diseqc-signaal staat een duo-lnb op de Astra 19,2-kop. De transponders die je op de Astra 19,2 vindt, komen niet overeen met de ingeprogrammeerde transponders van de Astra 23,5 in je satfinder.

Maar dat is Bein Sports 4K toch niet?

In HD zit die zender er wel maar in UHD (4K) zie ik hem niet zitten op de 42e. Zou je de transponderfrequentie eens op kunnen geven van die 4K-zender?

TRT 4K zit op 42 oost op 11767V met DVB-S2, 8PSK SR 15000, fec 3/4. Met deze specificaties zitten ook HD-zenders op bijv. transponder 11054V. Als je die nu kunt ontvangen, moet dat met TRT 4K ook lukken. Maar zit Bein Sports 4K op de 42 oost? Ik zie deze zenders alleen op de 25,5 oost en 7 west zitten.

Het is inderdaad een bijzondere lnb. Een normale universal-lnb heeft een lage- en een hoge band. De Low band frequentie is 9,75 GHz en de High band frequentie is 10,6 GHz. Bij deze lnb heeft alleen een Low-band frequentie van 10,40 GHz. Dat is dus al een afwijkende frequentie maar dat kan op elke satellietontvanger ingesteld worden. Waarschijnlijk worden alleen transponders in de lage band gebruikt want anders zouden er wel hele hoge frequenties door de coaxkabel gaan.

Dan is het kleine pijltje wat ik rood gemaakt heb merkteken voor de schaalverdeling.

Wat moet er speciaal aan zijn aan die lnb? Weet je toevallig het typenummer?

Is et niet gewoon lans de zijkant van de plaat aflezen?

Sinds gisteravond laat stond bij dit onderwerp "Opgelost door Mimisiku" (posting: dinsdag 21:18uur). Nu is het weer verdwenen. Vandaar mijn opmerking.

Mooi dat je probleem is opgelost. Wat doe je nu anders dan voorheen zodat je de satelliet wel snel vindt?

Hier de tabel van de relatie tussen Latitude (hoeveel graden noorderbreedte dat de schotel staat) en elevatiehoek. Vaak is niet duidelijk wat het pijltje is wat bij de schaalverdeling gebruikt moet worden. Welke rotor gebruik je?

Misschien nog handiger om geen duo-lnb te nemen maar een enkele lnb, zeker als je de Astra 19,2 toch (bijna) niet gebruikt.

Beste j0p3Y Ik zie dat je al vele jaren problemen hebt met het uitrichten van je schotel. Het eerste bericht van je zie ik al in 2018 en in 2021 schreef je: Drama continues... Zit nu in Spanje wederom te kloten... Ben er helemaal klaar mee en stop met schotel tv. Blijkbaar niet aan mij besteed. Bedankt voor alle pogingen om me uit de brand te helpen. Dat is te lezen in dit draadje: Daarin staat ook de Nederlandstalige handleiding van de SF500.

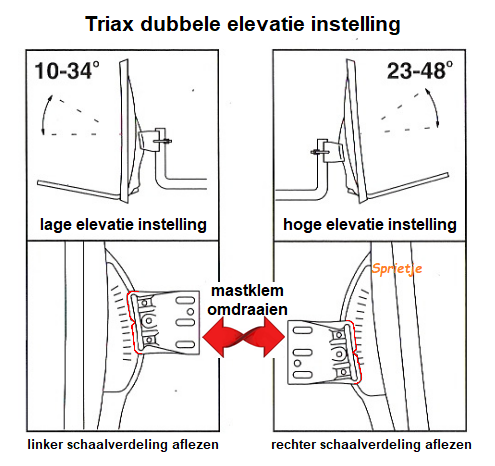

Ik zie dat je een Triax-schotel gebruikt. Ik neem aan dat het een Triax 64 is van 60cm breed want daar past de duo-lnb het beste op die je gebruikt. Ik hoop dat je de elevatie instelling goed gebruikt want een Triax-schotel heeft namelijk twee elevatie instelmogelijkheden. Een laag- en een hoog elevatie bereik. Het lage bereik loopt van ongeveer 10-34° en het hoge elevatiebereik loopt van ongeveer 23-48°. Omdat je in Denemarken zit, kun je het beste het lage elevatiebereik gebruiken. Hiervoor moet je de linker schaalverdeling aflezen. Door de mastklem om te draaien, kun je het andere elevatiebereik gebruiken. Je leest dan de schaalverdeling aan de rechter zijde af. In feite kun je de schaalverdeling niet verkeerd aflezen want de uitsparing in de mastklem zit maar aan één zijde en als je de klem omdraait, moet je dus ook aan de andere kant aflezen maar vele mensen nemen dan maar een denkbeeldig punt wat natuurlijk niet klopt. Ik hoop dus dat je geen fout maakt met het aflezen van de schotelelevatie want dan kun je ook lang zoeken totdat je signaal hebt.

OK, je werkt met een accupakket. Ik zie op het schermpje dat deze satfinder zelf een diseqc-signaal kan geven en dat hij nu staat op diseqc 1.0 op lnb 2, dit in tegenstelling wat hier op het forum geschreven wordt. Dat is dus de lnb van de Astra 23,5 met bijbehorende frequentie 12168V. Maar je hebt de kop van de Astra 19,2 in de klem staan dus dat is niet goed. Je moet de kop van de Astra 23,5 in de klem zetten. De Astra 23,5 staat op je gegeven locatie 55.175606, 12.103932 ook op een elevatie van 26,2 graden. De Astra 19,2 heeft op die locatie een elevatie van 26,8 graden. Hieraan zie je ook al dat het niet klopt om de kop van de 19,2 in de klem te zetten. Dan de skew. Je gebruikt SatFinder PRO. SatFinder PRO geeft aan -7,8 graden voor de enkele lnb op de Astra 23,5 maar je hebt geen enkele lnb maar een duo-lnb en dan is de aangegeven skew van -7,8 graden niet juist. De Astra 1, 2 en 3 satellieten zenden hun signaal namelijk 7,5 graad gedraaid uit en daar houdt deze calculator geen rekening mee. In feite is de skewwaarde dus onjuist maar omdat jij een duo-lnb gebruikt, klopt deze waarde wel weer ongeveer om de schuinte van de duo-lnb in te stellen. Het wijkt ongeveer 1,5 graad af maar daar hoef je voor een duo-lnb geen rekening mee te houden. Je kunt dus de schuinte van je duo-lnb aanhouden wat SatFinder PRO aan geeft. Dan de vraag, in welke richting moet de duo-lnb nu schuin gezet worden? Je ziet op het scherm van SatFinder PRO -7,8 staan. Min dus want de waarde kan ook plus zijn. Als je achter tegen de duo-lnb aan kijkt betekent min dat hij met de wijzers van de klok verdraaid moet worden, ongeacht welke kop in de klem staat. Als ik naar de foto kijk die je van de duo-lnb gemaakt hebt, zie ik dat je die juist linksom hebt gedraaid, dus tegen de wijzers van de klok (= plus). Tja, dan ontvang je (nagenoeg) niets. Volgens mij klopt de kompasrichting die SatFinder PRO aangeeft ook niet. Er staat, Azimuth 166,2°, Compass 168°. Azimuth 166,2 klopt maar volgens mij moet de kompasrichting 162,3° zijn. Dat wijkt dus ook al weer bijna 4 graden af.

Eerst op je satellietontvanger in menu diseqc kiezen. Dan Astra 19,2 op 1 of A en Astra 23,5 op 2 of B. Uitrichten op de Astra 23,5. En let op, bij het maken van coaxverbindingen eerst de ontvanger spanningsloos zetten.

Sterkte 12%, d.w.z. de lnb krijgt voedingsspanning van de satellietontvanger. Kwaliteit 0% bij transponder 12168V wil zeggen dat hij bij lange na niet goed gericht staat. Elevatie 26,5 graden? Dan zit je dus tegen de Duitse grens. Duo-lnb staat goed. Hoe weet je dat? Staat de kop van de Astra 23,5 in de klem? Hoe schuin heb je hem staan? Geef eens even op bij welke plaats je staat. Maak eens een foto van de schotel met duo-lnb.

OK.

Hoe heb je de blikjesantenne gemonteerd?
