Probleem Gregorian Motor

[Satlook]

Gisteren mijn gregorian schotel proberen te plaatsen maar niet zonder problemen.

Eerst op een tegelvoet op de grond de juiste graden schaal ingesteld de schotel met de hand heen en weer bewogen,

en stond meteen aardig goed.

Toen op de garage gezet waar hij dus moet komen.

Ik de motor aan gesloten (niet wetend dat dit dus met 5 draden moet inclusief 5 volt)

Werkte niet gaf alleen maar kleine schokjes als ik hem naar oost of west wilde sturen.

Met een paar mensen gebeld en kwam er toen achter dat 4 draden aan de motor niet genoeg was.

Mijn werd toen geadviseerd om de 5 volt van de polarizer aan sluiting achter op de ontvanger (Echostar 7000) te gebruiken.

Maar zonder resultaat de motor gaat alleen maar met hele kleine schokjes heen en weer als ik de knop east of west indruk.

Van daag nog een losse positioner van pace geprobeerd en een LT 8700.

Allemaal laten ze de motor met kleine schokken voort bewegen

en geven iedere keer MOTOR ERROR

maar meer ook niet.



Ik heb ook iets vernomen dat er een torretje in de motor stuk kan zijn?



Iemand die hier mischien meer over weet?

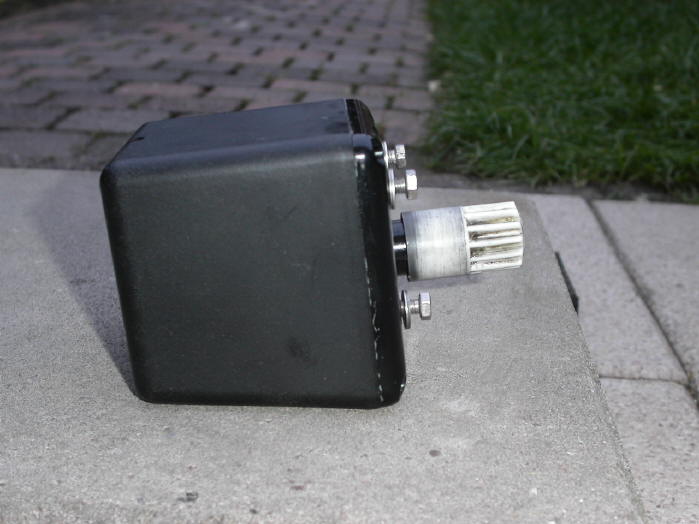

Motor is een orginele van Deltastar



Alvast bedankt.

[joker1]

Ik had het zelfde probleem vroeger toen ik mijn gregorian liet samen werken met een LT8700.

Ik ben toen met de ontvanger naar de firma Echostar in Almelo geweest zij hebben toen een kleine modificatie uitgevoerd aan de ontvanger en hij draait nu nog steeds.



Gr:Toon

[Satlook]

Kun je mij vertellen wat ze toen gedaan hebben aan je ontvanger?

Net wat ik al zei:

1. Pace positioner

2. Lt 8700.

3. Echostar 7000

Werkt alle drie niet.

[swartbroek]

Motor los halen (4 boutjes) Spanning op motor aansluiting zetten, 5 volt + en - aansluiten en kijken als er een puls uitkomt.

Zo niet dan is dit het elektro schema (zie bijlage).

[wammeswaggel]

Is die 5V voor een optische sensor? In dat geval kunnen de

draden van de sensor verkeerd aangesloten zitten.

[joker1]

Het is natuurlijk al behoorlijk lang geleden.

Het had te maken met de pulssensor.

Ik weet wel dat die man van Echostar Dennis heette.

Misschien kun je daar eens verder informeren.



GR:Toon

[Satlook]

@swartbroek.

Die 5 volt+ aansluiten snap ik nog wel maar waar de 5v-.

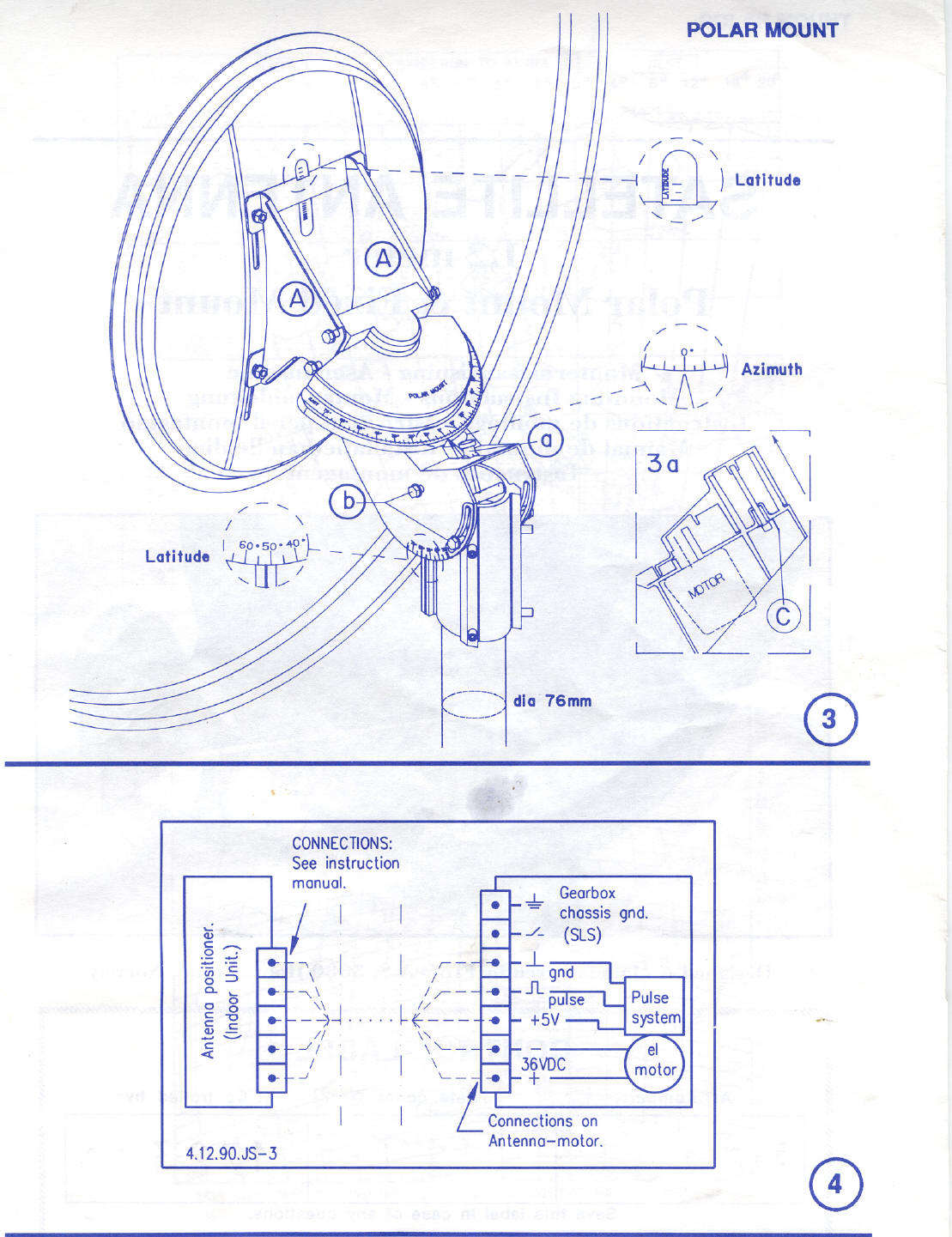

Zie bijlage:

@wammeswaggel.



Is het dan de bedoeling dat ik de: Pulse en de GND omwissel?



Het is de bedoeling dat hij wordt aangesloten op mijn Echostar 7000 dus laten we de pace en de LT8700 even vergeten.



Achter op de Echo7000 heb ik bij motor de volgende aansluit punten



1. M1 (wijst voor zich)



2. M2 (wijst voor zich)



3. M. Pulse (op de pulse van de motor gedaan)



4. GND (op GND van de motor)



5. +5V (op +5v van motor)



Ik weet alleen niet of de Echostar constant 5 volt afgeeft?

@Zwartbroek Ik had dat schema ook gevonden. maar electronica is niet mijn sterkste kant dus als iemand dat mischien even wildt uitleggen ?

joker1

Alvast bedankt.

[Satlook]

Wie kan mij dit uitleggen?

Bijlage:

[swartbroek]

Die 5 volt - was een foutje van mij moet natuurlijk GND zijn. <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

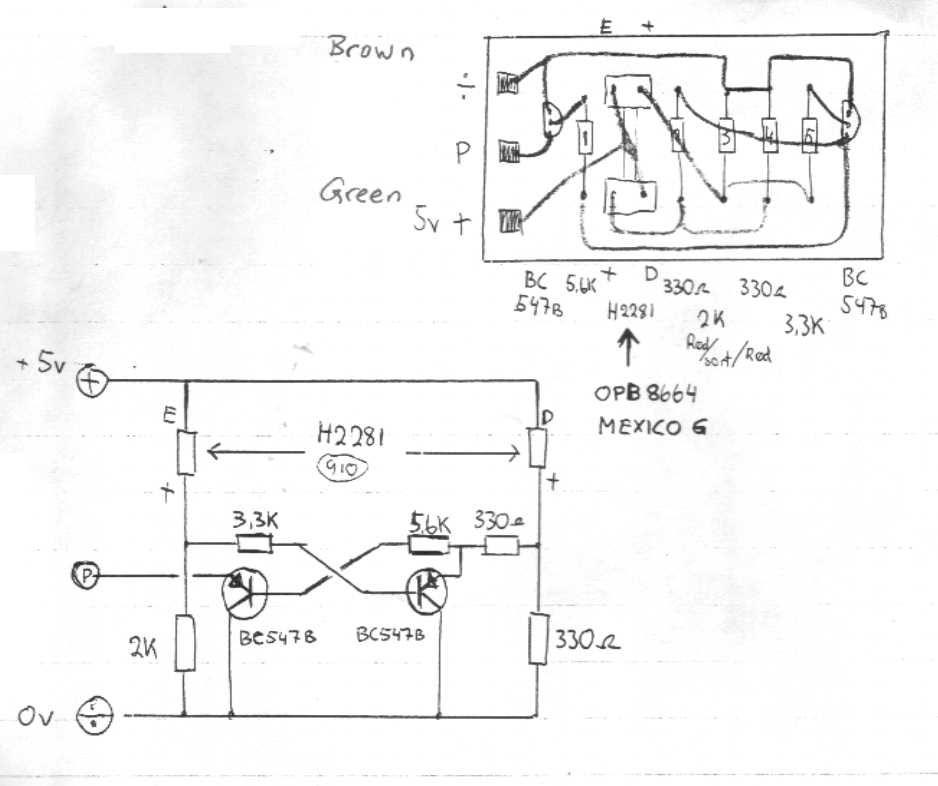

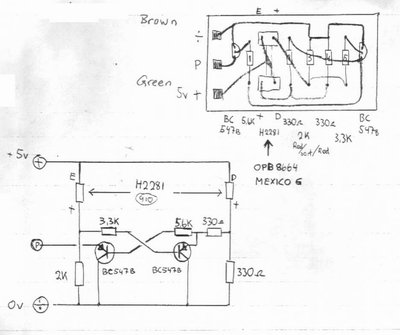

De H2281 is een optische sensor (zender/ontvanger) deze zit om een tandwiel met 1 of 2 sleuven en telt de pulzen.

De transistors zorgen voor een beteren puls.

Ik heb 2 van deze motortjes van philips waarbij 1 printje was uitgevoerd zonder transistors.

Mocht de sensor niet meer werken dan kun je een magneetje in het sleuf van het tandwieltje solderen en een reedcontact er boven bevestigen.

Zo heb ik een van de motortjes gerepareerd.

[Satlook]

Hehe, was dat even zoeken "Sat4ll kwijt maar daar zijn we weer.

Bedankt voor info mensen.

Ik ga hem eerdaags even open maken als die het niet op de gewone manier gaat doen.

Als er iemand nog meer sugesties heeft "dan hoor ik het graag.

[Satlook]

Gelukkig de motor werkt weer.

Vanavond even bij een vriend langs geweest en die heeft de motor door gemeten.

Toen kwam hij erachter dat de aarde draad niet goed contact maakte op de printplaat.

Opnieuw gesoldeerd en deed ie het weer.



Mijn dag kan niet meer stuk

Iedereen de groete <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />n en bedankt

[Satlook]

Nog even een vraag:

Kan ik voor de GND van de motor een draadje aftappen van de buiten mantel van de Coax van de LNB ?

Dit omdat ik maar 4 draaden naar mijn motor heb en dan kan ik de gnd draad gebruiken voor de +5 volt.

Of brengt dit storing?

[wammeswaggel]

De aardedraad gebruiken voor de +5V? Dat is vragen om moeilijkheden!

[Satlook]

Nee! Ik bedoel inplaats van.

Dus de draad van de gnd los maken en die op de 5 volt doen bij de motor en bij de receiver.

En de gnd van de coax afhalen met een kort draadje.

Dan hoef ik mijn 5 de draad niet te trekken.

Ik weet helemaal niet of dit gaat.?

Dus de gnd via de buiten mantel van de coax laten lopen.

[wammeswaggel]

Dat moet in principe kunnen. Het zou kunnen dat je, als de motor loopt,

wat storing in je LNB-signaal krijgt, maar dat

moet je dan maar voor lief nemen(gebeurt bij DiSEqC tenslotte

ook).

Toch zou ik het zelf niet doen: het idee dat er een paar ampere

door mijn coax loopt geeft mij geen prettig gevoel.
