H-H SG-2100 motor draait niet

[Gast]

Ja, en waar haal ik een transformator vandaan die dat voltage afgeeft. Moet ik zeker zelf in elkaar solderen...of kan het af met een universele?

[Gast]

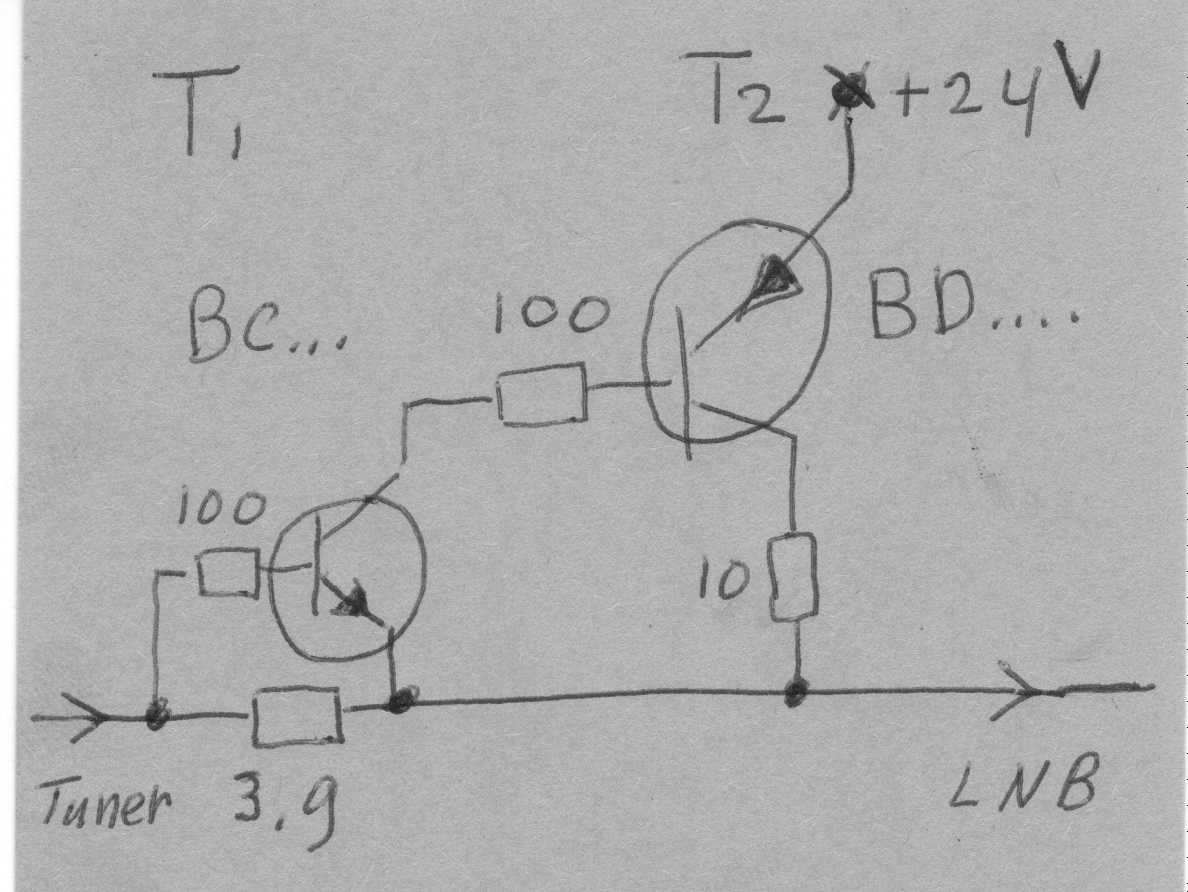

het kan ook met een 24 volt voeding 1 Amp,ik heb hiervoor een schakeling bedacht: Wanneer de lnb/disec stroom hoger wordt dan 150mA wordt de basisspanning van T1 hoger dan 0,6 volt en gaat daardoor stroom leveren in de basis van T2 waardoor deze dan op zijn beurt de grote stroom van soms 600 mA gaat leveren naar de disec/lnb. de disec loopt nu probleemloos op volle kracht ook op de hor/18volt stand.zie bijlage <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Hallo,



Ik heb volgens mij precies hetzelfde probleem, net een schotel gekocht de boel geinstalleerd en alleen maar getik van de motor, geen gedraai dus.

Nu heb ik dus een twin LNB, als ik die nu omruil voor een enkele, werkt de boel dan wel goed ? want dat solderen zie ik toch echt niet zitten.

[Gast]

zojuist alle kabels nagelopen, en niets te zien, alles is voor mekaar.

Trouwens, als ik bij mij de kabel van de LNB loshaal, gebeurt er nog steeds niets, dus waarschijnlijk is dat ding bij mij dan toch echt stuk...

[Gast]

Toch denk ik slechte massa,zoveel mogelijk van de coax die dunne draadjes naar achteren en dan even een rolletje van maken.

zo dus

http://www.sat4all.com/ubbthreads/gerdy.php?image=f-connector%20opschroeven



Groetjes <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

het stroom-verbruik van een twin lnb is nog veel hoger, bijna 220 mA dus dan heb nog veel meer problemen...er bestaan maar weinig tuners die deze stromen kunnen leveren. opm:de STAB disecmotor verbruikt veel minder stroom

[harry37]

Stab HH100 en 120 Consumption in operation mode: 350 mA Link

Moteck sg 2100 Power concumption: 350 mA (max) Link



Stab of Moteck maakt volgens de specs niets uit.



En beiden houden zich dus aan de door Eutelsat voorgeschreven waarden: Link Diseqc motor specifications

[Gast]

het probleem zit hem in de aanloopstroom en deze is van de veel krachtiger MOTEC motor veel hoger dan die van de Stab. Bij m'n meting hieraan was 550 en 400mA dus een verschil van 150 mA. Op de print zat vlgs mij een stroombegrenzingschakeling maar die is om één of andere reden weggelaten.???

[harry37]

@geertendie: ik wist niet dat jij er daadwerkelijk aan gemeten had. Slechte beurt van de Moteck.

[Gast]

klopt allemaal geertendie. Mijn leverancier zet hetzelfde. Ik heb een hem ingeruild voor een stab. Dit werkt allemaal wel met een ID-digital 24E.



Toppie <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> , eindelijk alle satelliets afsnuffelen <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

[Gast]

harstikke mooi toch?en het garantiebewijs juist ingevuld??? <img src="/ubbthreads/images/graemlins/regels.gif" alt="" />

[Gast]

Eeeeh, garantiebewijs? Er zat niks bij volgens mij. <img src="/ubbthreads/images/graemlins/confused.gif" alt="" /> Ff checken vanavond.
