SG2100 met haakse f-connectors,veel signaalverlies

[RobbieT]

Ik heb een Moteck SG2100 met haakse f-connectoren en een twin lnb.

De lnb ingang die via de motor loopt geeft een signaal dat pakweg 6% zwakker is dan met de gewone f-connectoren, als ik een haakse weghaal dan is het verlies nog maar ongeveer 3%.

Alleen: zonder haakse connectoren kan ik niet goed draaien met de motor.



Zijn er meer mensen die deze ervaring hebben en hoe is dat opgelost?

Zijn er haakse f-connectoren van een bepaald merk of type die erg veel beter zijn of is er een andere oplossing.



Ik vermoed dat de pennen van de haakse connectoren aan de korte kant zijn.

[tubes]

Als je hier even kijkt en zoekt met het woord "usals", vind je een topic die rotor Hemertje heet.

Onderaan in deze pagina vind je de oplossing. <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

Suc6 <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[RobbieT]

Wat je bij Hemertje ziet werkt inderdaad goed met de Triax schotel, de kabels zo wegbinden zonder haakse f-connectoren.

Alleen een Visiosat 90cm komt veel hoger op de stomp terecht waardoor je daar niet meer mee weg komt.

[Gast]

klopt helemaal , als je de de ruimte hebt kan je het beste zonder haakse connectoren werken want

deze geven idd een groot verlies omdat deze op de een of andere manier te kort zijn !!

daarom is er nu de MOTEC SG 2100 A met de F connectoren op het achterdeel van de motor...probleem opgelost <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

groeten Perman

[Gast]

Citaat:

klopt helemaal , als je de de ruimte hebt kan je het beste zonder haakse connectoren werken want
deze geven idd een groot verlies omdat deze op de een of andere manier te kort zijn !!

Iedere connector overgang levert helaas signaalverlies, maar tussen een rechte en een haakse F-connector zit geen verschil in verliesfactor. Bedoel je wellicht een haaks verbindingsstukje (wat een tweede overgang dus verdubbelling van het signaalverlies betekent?)
In dat geval even naar de betere satboer en de haakse connectortjes halen!

groet, skippy2

[RobbieT]

Het klopt dat iedere connector verlies geeft, alleen geven de haakse f-connectoren die ik nu heb wel heel erg veel verlies.



Om even te illustreren hoeveel:



Op Astra via tuner 2 (zonder motor ertussen) signaalsterkte 98%, via tuner 1 (met motor ertussen) 91%.



Dat lijkt te komen doordat de pen van deze haakse connectoren te kort is.



De vraag is dus: Wie weet er een merk / type haakse f-connector waarvan de pen wel lang genoeg is om goed met de moteck sg2100 te werken.

[paqbro]

Probleem opgelost ?

Indien je even een nieuwe motor gaat halen wel ja <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

[the boss]

Tuner 1 en tuner 2 ? ,houd wel in de gaten dat die verschillende tuners niet allemaal precies hetzelfde percentage aangeven bij gelijke signalsterkte.

Grtz.

[RobbieT]

Ik heb nieuwe haakse f-connectoren gehaald en dat scheelt eem procentje of 2, dus al een aardige verbetering, maar ik denk dat het nog beter kan.

[tubes]

@perman



Ik ben inmiddels al meerdere SG 2100A`s tegengekomen, waaronder ook hier op het board (zelfs met foto).

Eén ding is me opgevallen, de connectoren zitten allemaal aan de onderkant. <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

Wellicht dat er bij diegene die jij hebt (of hebt gezien) er nog iets achter of voor staat. <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

Indien dit zo is, zou je dit dan willen melden ?

Ik denk dat er meerdere boardleden mee geholpen zijn. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Groet,

Tubes.

[PeHa]

Elke koppeling geeft signaal verlies.



dus niet zomaar overal koppelingen of connectoren gebruiken en liefst ook een kabel uit één stuk



en je probeert een race auto(hoge frequentie) toch ook niet haaks de hoek om te sturen

zo ja , dat gaat ook niet erg mooi.





succes

[bommeltje]

hoi,



heb je de connector wel eens goed bekeken.

alle pennetjes in die dingen zitten los dus is signaal verlies het gevolg.

ik heb er heel wat voorbij zien komen maar nog niet een gevonden die goed vast zit en lekker stabiel is.

ik zou proberen de kabels bovenlangs te voeren,dat is denk ik de beste oplossing.



regards bommeltje

[Gast]

Haakse koppelingen geven altijd meer verlies dan rechte.

Dat ligt hem in de aard van een hoogfrequent signaal.

Om het even simpel te zeggen: die houdt niet van scherpe bochten

[RobbieT]

Eigenlijk zegt iedereen dus:



Ruil de Moteck maar in voor een Stab of een SG2100A want bij de Visiosat kan je niet zonder haakse f-connectoren en goede haakse f-connectoren bestaan blijkbaar niet.

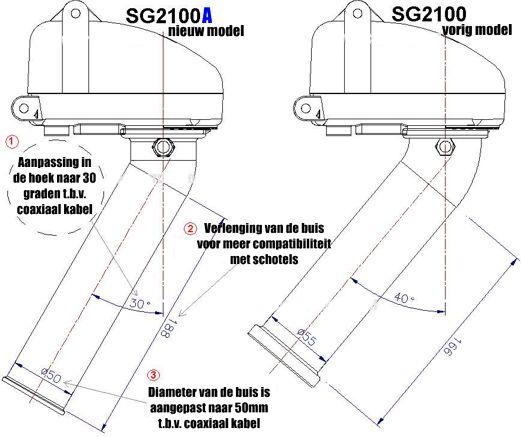

Voor iedereen als bijlage een plaatje met de verschillen tussen de SG2100 en de SG2100A.

[Gast]

Wat Bommeltje ookal zegt, de verbinding IN! die dingen zitten gewoon los!

Ik heb hier wel van die haakse dingen gehad die geeneens verbinding hadden...



De oplossing is om ze van bovenaf open te boren (+/- 8mm en +/- 3mm diep)

en de verbinding dan vast solderen!, daarna een klein rondje van karton op de soldering leggen en opvullen met lijm oid, en de bovenkant dichtsolderen (hiervoor kun je bijv. een ringetje gebruiken wat je geheel dicht 'smeert' met tin)

Eerst even vijlen totdat het messing tevoorschijn komt, en de connector ergens op vast zetten om de warmte wat af te voeren tijdens het solderen.



Ik gebruikte deze haakse F-connectors in een GSO installatie op de normale FM en TV band.

Voor de modificatie had ik soms een verlies van meer! dan 10dB, na de modificatie was dit nog maar 1-2dB (wat normaal is voor een verbinding)



Grtzz FranX
