station_hendrik Geplaatst: 14 mei 2004 Geplaatst: 14 mei 2004 Hoi, In mijn ato wil ik een een tft scherm hangen. Alleen deze heeft als ingangsspanning precies 12V nodig. Een auto is 13,8V en wisselt ook een beetje. Heeft iemand voor mij een schema van een DC/DC converter? Of uitleggen met welke componeten ik dit kan maken.... Er komt ook nog een klein pc-tje aan. De stroomopname zal zeker 7A zijn. Dus als ie ruim bemeten is, dan is dat perfect. Kan er later ook nog iets bij... <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> --> Windows logica: Afsluiten onder Start
Gast Geplaatst: 15 mei 2004 Geplaatst: 15 mei 2004 Weet je wel zeker dat je precies 12 volt nodig hebt een afwijking van -10% tot + 20% rond de aangegeven voedingsspanning is normaal geen probleem , zou het gewoon aansluiten , een DC/DC coverter 12V in 12V uit is natuurlijk wel te maken maar bij 7A , is zelfbouw uit kosten oogpunt al niet interessant , kopen is goedkoper.
The Librarian Geplaatst: 15 mei 2004 Geplaatst: 15 mei 2004 Wat je zoekt is een spannings regelaar. Ik heb helaas geen schema, maar met een LT1038 zou het moeten kunnen, er zijn versie tot 10A van deze regelaar leverbaar. Suc6 ermee
station_hendrik Geplaatst: 15 mei 2004 Auteur Geplaatst: 15 mei 2004 Hoi, Als het precies ongeveer 12V is, dan is het wel ok... <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" /> <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" /> Dus 13,8V in en dan 12V bij bijvoorbeeld 7A. --> Windows logica: Afsluiten onder Start
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 station_X Hier het allersimpelste schema van een spanning stabilisator. Een 2N3055 kan zo'n 15A leveren! De afgegeven warmte zal zo'n 10 watt zijn bij 7A, dus een koellichaam gebruiken. (stuk aluminium of zo) Wel even meten voordat je de boel aansluit! Flappie

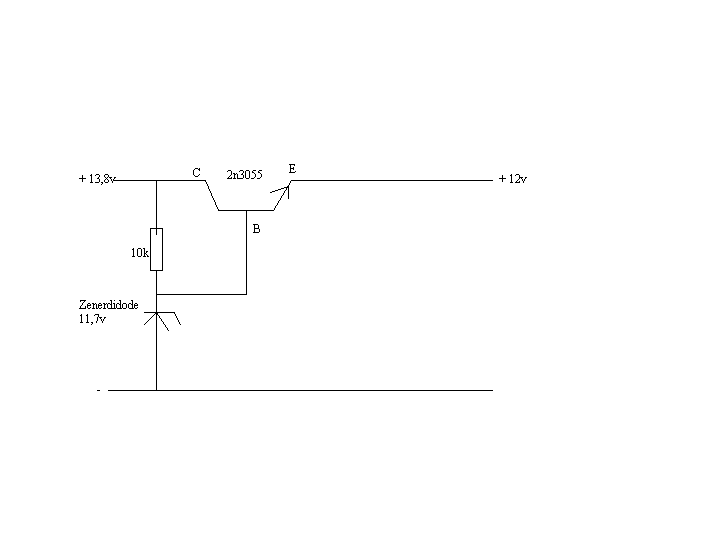

Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 station_X Hier het allersimpelste schema van een spanning stabilisator. Een 2N3055 kan zo'n 15A leveren! De afgegeven warmte zal zo'n 10 watt zijn bij 7A, dus een koellichaam gebruiken. (stuk aluminium of zo) Wel even meten voordat je de boel aansluit! (en nu met bijlage, hoop ik) Flappie
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 Gaat niet lukken volgens mij , een spannings regelaar heeft een bepaald percentage hogere spanning nodig om er keurig 12v van te kunnen maken ,zelfs een low loss versie heeft minimaal 1,5 volt verschil nodig en met de fluktuaties in het boardnet ga je dat niet redden ! Maar sluit gerust je apparatuur aan op accu spanning ik doe dat ook, moet gewoon kunnen,alle 12 volt apparaten zijn geschikt voor (Lood)accu spanning Succes Mvg Satz
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 je kunt voor de zekerheid een zware diode in serie schakelen dan verlies je één volt en hou je ongeveer 12 volt over.
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 Die TFT heeft hoogstwaarschijnlijk wel een spanningstabilisator ingebouwd. En zoals gezegd kun je die spanning van je accu echt wel gebruiken zonder problemen. Volgens mij staan er op diverse autoradio's ook bij de spanningsingang een stickertje met 12V.
Moderator Matchless Geplaatst: 17 mei 2004 Moderator Geplaatst: 17 mei 2004 ehh.. zou ik dus niet doen.er wordt wel van uit gegaan dat een auto 12 volt leverd maar dat is niet helemaal waar. als de auto gestart is wordt de accu geladen met een spanning die tot 14.8 volt kan oplopen.dus zonder spanningsregelaar zou ik het niet proberen.ook met starten van een auto zakt de accuspanning omlaag en als de auto start dan schiet de spanning als een gek omhoog omdat de accu opeens niet meer moet leveren maar spanning aangeleverd krijgt.een spanningspiek dus..autoradios zijn daarop gebouwd.je tft echter niet. Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 Wat denk je dan van die tft schermpjes voor de GPS. Volgens mij staat daar ook 12volt in het boekje. Maar goed, ik zou hem zo aansluiten omdat ik van mening ben dat de elektronika die kleine verhoging wel kan hebben. Maar als je geen risico wilt nemen dan moet je er wat tussen gooien.
Moderator Matchless Geplaatst: 17 mei 2004 Moderator Geplaatst: 17 mei 2004 Citaat: Wat denk je dan van die tft schermpjes voor de GPS. Volgens mij staat daar ook 12volt in het boekje. ook daar zit een speciale regelaar in want die dingen zijn speciaal voor de auto gemaakt.en als je een pda bedoelt.meestal heb je een houder of sigaretten-plug voor nodig. en daar zit ook een regelaar in <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Pionewbie Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 Citaat: station_X Hier het allersimpelste schema van een spanning stabilisator. Een 2N3055 kan zo'n 15A leveren! De afgegeven warmte zal zo'n 10 watt zijn bij 7A, dus een koellichaam gebruiken. (stuk aluminium of zo) Wel even meten voordat je de boel aansluit! (en nu met bijlage, hoop ik) Flappie Ik ben niet zo goed thuis in electronica, maar volgens mij zit er een foutje in dit schema. Je bied 11,7 V aan op de basis van een emittervolger. Volgens mij wordt dan de uitgangsspanning dan 11,7 - 0,7 (basis-emitter spanning) = 11 Volt De zener moet volgens mij dus 12,7 V ipv 11,7 V zijn.
Gast Geplaatst: 17 mei 2004 Geplaatst: 17 mei 2004 Tja ik blijf een eigenwijze eikel. Maar heb je wel eens je spanningsmeter gehouden op de adapters die er over het algemeen bij dit soort apparatuur geleverd word? Spanningen van 15 volt en hoger zijn beslist geen uitzondering. Dat ding kan er echt wel tegen. PS En ja, belast gemeten niet onbelast.
Gast Geplaatst: 18 mei 2004 Geplaatst: 18 mei 2004 Zoals ik al aangaf in de eerste reactie gewoon direct aansluiten een variatie van +20%/ -10% is geen enkel probleem ,aangesloten apparaat heeft nog altijd zijn eigen interne voeding , geen moeilijk gedoe met converters want je loopt tegen veel probleempjes aan die niet nodig zijn , low cost spannings regelaars zit je met het probleem dat je ingangs spanning toch te laag is en bij low loss wordt het ook allemaal erg krap , zou alleen een schakelende DC/DC converter overblijven = duur (en niet zo geschikt voor zelfbouw probleem is trafo) , gewoon aansluiten dus , en als al aangemerkt heb je wel eens de bijgeleverde adapter gemeten , schrik je je rot denk ik , had je er nog niet eens over nagedacht om het zo moeilijk te willen doen. Succes
