rood led voor opnemen groen voor hd-gebruik

[realjose]

hallo



ik wil in mijn dreambox een rood ledje inbouwen voor

als de dreambox aan het opnemen is en een een groene

voor als de harddisk bezig is .

weet iemand of dat signaal ergens bij de dreambox aftetappen is.

of heeft er iemand een elek. schema van de dreambox.



ps de 2 ledjes passen heel mooi in de opening van de

i.r. receiver van de dreambox (zijn heel goed op afstand te lezen.



Jose

[Ome Merde]

neem even contact op met Matchless, die mod er op los <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />





merDe

[DroomDoos]

Als je dit lukt laat het ons dan maar weten hoe je het recording signaal heb gevangen...



DroomDoos

[Jeroen 98675432]

En hierbij de oplossing voor diegenen die niet willen/kunnen modden aan hun droomdoos: Stel de infobar in dat deze altijd (of zo lang mogelijk) aan blijft staan, rechtsonderin heb je dan een rood knipperend surrogaat LEDje tijdens het opnemen <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />

[beumpie]

Handig, nooit opgevallen. Bedankt Jeroen. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[pepela]

of dat technisch mogelijk is (aparte led wanneer dat dreambox opneemt) betwijfel ik, maar ja, wie ben ik <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />



[color:"red"] link verwijderd i.v.m commercie. aub afhandelen via PM [/color]



greetz,

[Barabas]

Hoi,



Op zich is het niet zo moeilijk. De ide interface is hier te vinden. Zoals je ziet geeft pin 23 de i/o write aan. De i/o write zal dus aangeven wanneer er iets naar de disk wordt geschreven. Je kunt echter niet direct een rode LED hieraan knopen, het signaal zal gebufferd moeten worden en mogelijk worden worden 'ge-AND' met pin 39 (activity).



Het zelfde kun je dus doen met pin 25 i/o read en een AND met pin 39 om een groene LED de lees status weer te laten geven.



Als AND poort kun je een ic pakken uit de 74... reeks bijv de 74F08 met 4 voudige and poort, deze kan 20mA leveren wat dus ruim voldoende is voor het aansturen van een LED (+ een weerstand in serie van ~ 330 Ohm). Kijk hier voor de aansluitingen van de chip.



Aansluiten van de winkel



Schrijven...

- Ide pin 23 aansluiten op pen 1 van de AND poort

- Ide pin 39 aansluiten op pen 2 van de AND poort

- AND poort 3 naar de rode LED met weerstand

- de anderekant van de LED naar de 5 Volt



Lezen...

- Ide pin 25 aansluiten op pen 4 van de AND poort

- Ide pin 39 aansluiten op pen 5 van de AND poort

- AND poort 6 naar de rode LED met weerstand

- de anderekant van de LED naar de 5 Volt



- Op pin 14 van de chip de 5 Volt aansluiten. Pen 7 is de 0 Volt.



Suc6...

[Matchless]

werkt hier niet.led gaat aan zowel met schrijven als lezen.ik denk dat de reden is omdat ik een swapfile heb aangemaakt.

[Barabas]

Citaat:

werkt hier niet.led gaat aan zowel met schrijven als lezen.ik denk dat de reden is omdat ik een swapfile heb aangemaakt.

Plaats de swap file eens op de USB stick (als je die hebt en je dat zou willen doen), dit is zowieso beter want dan hoeft je disk niet continue op te spinnen.

Ook heb je niet echt een swap file nodig (ook in de orginele dream image niet aanwezig). Er draaien niet meer processen dan het geheugen groot is.

[Gast]

Barabas,



leuk verhaaltje heb je er zo van gemaakt.

Compliment. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Barabas]

Citaat:

Barabas,

leuk verhaaltje heb je er zo van gemaakt.
Compliment. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Thanks voor het compliment.

Van oorsprong ben ik elektronicus met specialisatie in digitale techniek. Tegenwoordig (al weer 4,5 jaar) ben ik Technisch infrastructuur Specialist met Tru64 (Unix) en Tuxedo als primair aandachtsgebied bij één van de betere werkgevers in ...Apeldoorn. Ook Linux is mij dus niet vreemd.

[realjose]

hallo



na div testen , werkte de schakeling met de poortjes

niet lekker, constant knipperen van de rode led,

ook als die niet aan het opnemen was.

ook geprobeerd met flipflops maar ook niet betrouwaar.

ik heb het nu goed werken .

met een timer ic 555 als monoshot geschakeld.



dus rode led als die aan het opnemen is en een groene led

tijdens harddisk activiteit.

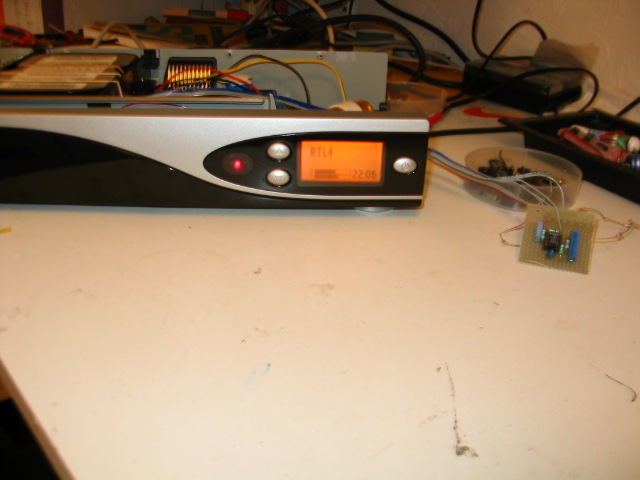

zie foto.



Jose

[Matchless]

heb je een schema??gaat die opname led ook niet aan als je de box opstart?

[realjose]

hallo

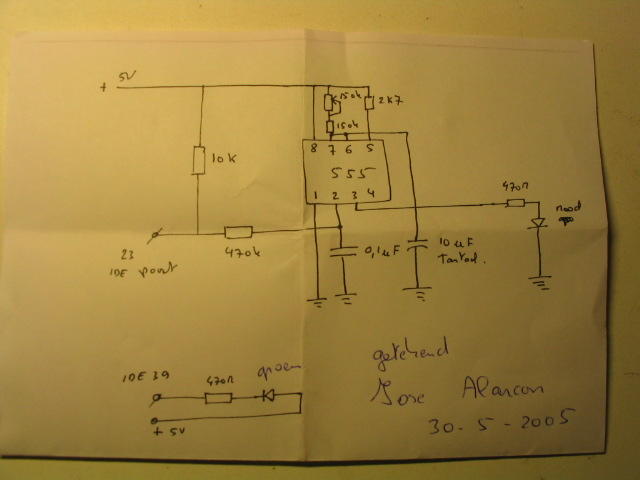

nee de rode led gaat alleen tijdens opname aanik heb alleen een nog niet zo nette tekening.

zie bijlage.



Jose

[realjose]

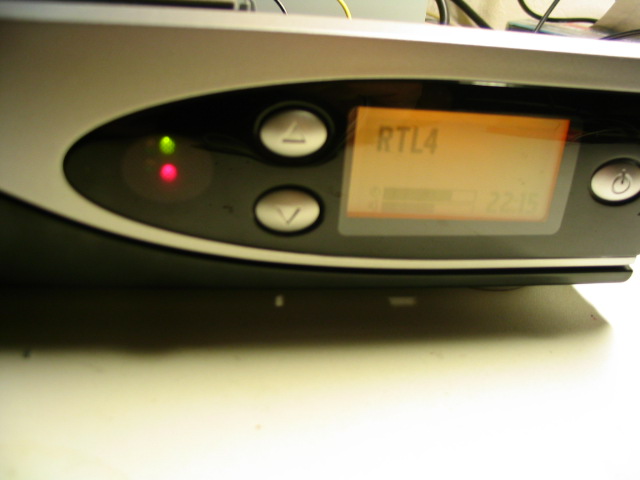

zie ook volgende foto

zie je ook de print.

de ledjes heb ik in de ruimte bij de

i.r ontvanger ingebouwd.



Jose
