Montage Jaeger 1224 op Visiosat ?

[Gast]

Gisteren heb ik mijn kunststof Visiosat schotel ontvangen van 90 cm. Samen met de schotel heb ik er een 18" actuator en een (zware) universele polarmount bijgekocht. De bedoeling was/is om dit aan te sluiten op de V-Box II die ik al had liggen.



Maar...

Ik ben eigenlijk niet zo te spreken over de de berg ijzer die ik zou moeten monteren. De kwaliteit van de universele polarmount is ook niet al te best (nu al speling op de messing bussen) en ik zoek daarom naar een duurzame, betrouwbare en degelijke oplossing. Dit bracht me bij de Jaeger SMR-1224. Op de site van Jaeger is jammergenoeg bitter weinig informatie te vinden over de draaisnelheid van het ding en belangrijker nog in dit stadium:



Krijg ik dit gevaarte wel gemonteerd op mijn schotel? <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />



Ik krijg namelijk de indruk dat de adaper plaat louter en alleen geschikt is voor een Channel Master en niet voor andere merken. Heeft iemand ervaring met het aanpassedn van de adapterplaat aan een ander merk schotel?



Aan de achterzijde van de Visiosat zitten 4 messing moeren ingegoten in het kunststof. Deze zitten in een vierkant van 12,8 x 12,8 cm. Ze liggen niet helemaal in één vlaK (het onderste paar ligt wat dieper) maar met een bus van ongeveer 1 cm op de onderste moeren zou ik een plat montagevlak kunnen creëren waar dan (waarschijnlijk) de montageplaat tegenaan kan komen.



Iemand een idee of dit gaat lukken op die manier?



Thanx! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Satlook]

Goeie keuze zal ik zeggen,

Ik gebruik hem nu een paar jaar en werkt echt perfect.

De draai snelheid is echt super volgens mij zijn er geen snellere motors.

De motor stuurde mijn echostar 1.20 aan maar is momenteel buiten bedrijf omdat ik nu gebruik maak van een gregorian schotel met bij passende motor.

De motor doe ik niet weg maar hou hem als reserve.

Ik weet niet meer helemaal hoe snel die was maar volgens mij draaide die van 68,5 gr. oost t/m 53 gr. west in een halve minuut.

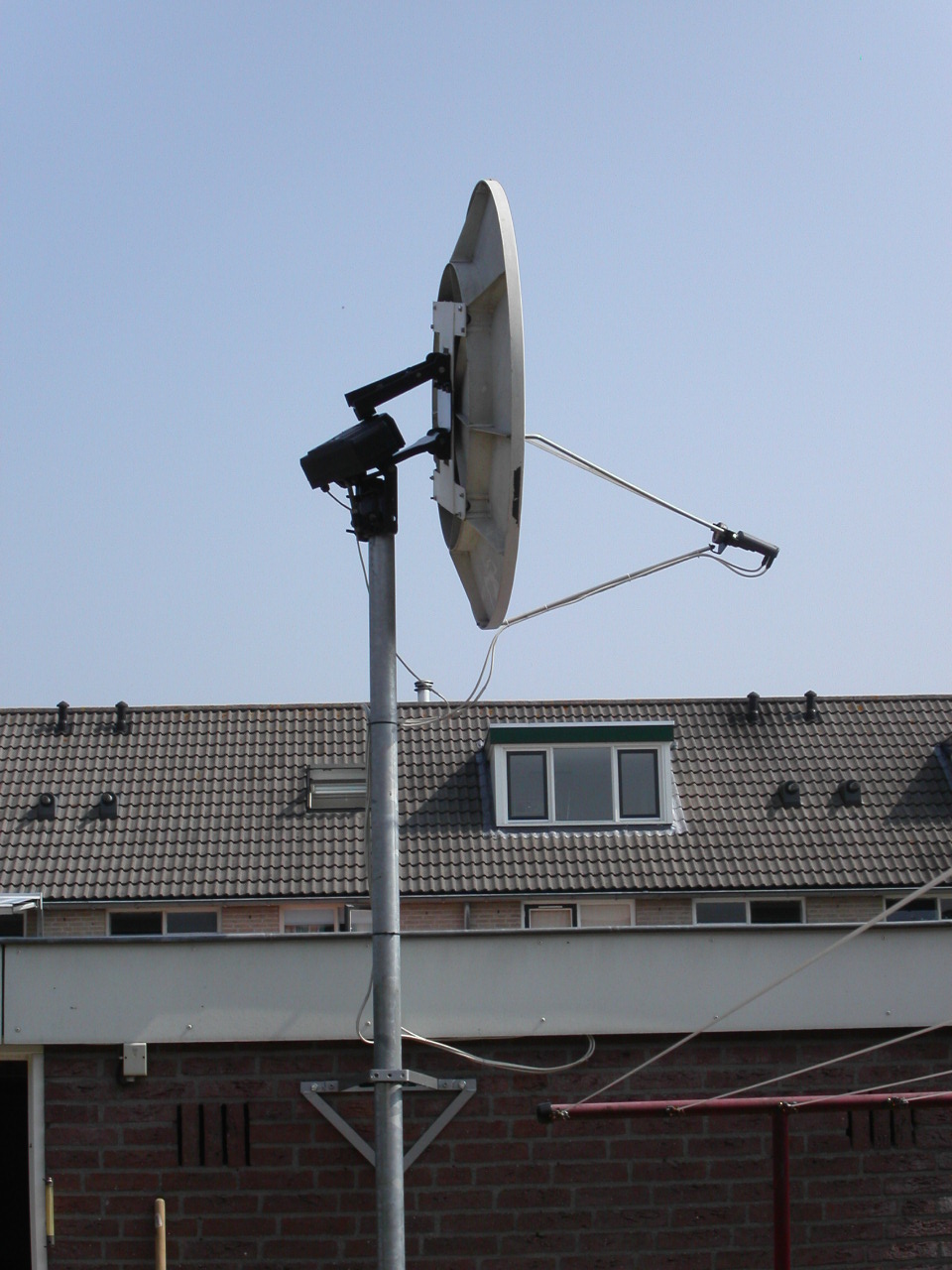

Ik denk wel dat je iets aan kan passen op je schotel ik heb zelf een grote plaat laten lassen en die pas gemaakt op de achter kant van de schotel, en die zo weer op de plaat van de motor gemonteerd. (zie bijlage)

Waarom stap je niet over op een Channel master?

Het is mischien een beetje overkill op je 90 cm deze motor kan schotels tot 2.40 aan en is loeizwaar.

Hij gaat op een buis van 7 cm diameter.

Maar nogmaals over de motor alleen maar positief. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Ik raad je wel aan om de motor wel te behandelen want hij gaat wel roesten.

[Satlook]

Ik heb de pdf van de shotel even beken en daar stond een afbeelding van de visiosat schotel maar volgens mij kan je gewoon wat nieuwe gaten boren in de plaat die bij de motor wordt geleverd

http://www.visiosat.com/home/gamme/category-index.php?cat=1

[Gast]

Bedankt voor je reactie Satlook <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Ik heb vanavond de smr-1224 EL online besteld voor een bedrag waar ik 'm niet voor kon laten liggen... Alleen vrees ik dat ik de extra actuator van de EL uitvoering niet met de V-Box 2 kan bedienen maar dat ik een extra positioner voor nodig heb. Misschien gebruik ik de actuator voor de elevatie voorlopig wel helemaal niet,..



Ik heb inmidddels ook ergens een afbeelding gevonden van de adapter plaat en volgens mij is die zeker groter dan 13 x 13 cm en dan kan ik inderdaad er gewoon 4 extra gaten in boren.



Kan ik'm gewoon inspuiten met Tectyl o.i.d. of nog een keer van een extra laklaag voorzien ?



Thanx! <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

[adri]

Arde,



Volgens mij zul je nog een probleem krijgen bij het aansluiten van de SMR-1224 op een VBox II.

De Vbox ondersteunt namelijk maximaal 2000 pulsen tussen de Oost en West limiet van de motor.

Bij mij (75 oost tot 53 West) heb ik iets meer dan 4000 pulsen.

Dit zou inhouden dat je slecht de helft van het totale bereik van de motor kan gebruiken!.



Adri.

[Satlook]

@ Arde.

De plaat is minstens 20 bij 25 cm.

Waar heb je hem besteldt? antwoord graag met PM inverband met de reclame.

Ik zie ze namelijk nergens te koop staan.



@ adri,

dat zou ik niet weten van zo'n v box hoeveel pulzen die aan kan.

Maar dan kan die altijdt nog met een losse positioner aan de gang.

[Gast]

@Adri



Dat zou erg vervelend zijn als het niet goed zou werken. Ik had wel begrepen dat het ding het dubbele aantal pulsen had maar ik was in de veronderstelling dat dat alleen de nauwkeurigheid ten goede zou komen maar had me totaal niet gerealiseerd dat de stuurunit dat ook aan zou moeten kunnen. Ik ga me nog eens in verdiepen. De schotel komt bij mij op het plat dak te staan op bijna 10 meter hoogte. Op de 2e verdieping heb ik een CV kast waar ik de V-Box gepland had en dan enkel de coax omlaag naar de huiskamer (net mijn huis verbouwd en de coax in de muur gelegd vanaf boven. Niet gerekend op stuurdraden :-(



@ Satlook



heb je net een PM gestuurd met het adres waar ze het ding op voorraad hebben tegen een nette prijs (of is dat al recalme)...

[Gast]

@Adri,



Je hebt gelijk..het staan gewoon in de manual van de V-Box.

Dan gaat mijn plannetje wat ik toenstraks beschreven heb ook niet door.

Wat zou wel gaan?



Daar ik de 'El' uitvoering gekocht heb zullen het wel 2 positioners worden of is er iets te krijgen waarbij ik kan schakelen tussen O-W enerzijds en de elevatie anderzijds ?

[harry37]

Het lijkt me dat je het aantal pulsen wel door twee kan delen met een flip-flop. Er zijn vast wel medesatters die een schakeling willen bedenken/aanpassen voor je vbox.

[Satlook]

@ Arde.



Oeps ik ben wel iets vergeten te vertellen <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

Ik heb boven op de motor waar de deinclinatie bout zit, de 2 zijkanten een paar cm moeten oplengen (2 stalen stripjes er tussen)

Om aan de juiste schuinte van de schotel te kunnen komen.

Ik had dit gezien in het boekje van Jille vermeulen.

Die had dit ook gedaan met zijn schotel en jaeger motor.



Dit is makkelijk te maken met 2 strippen van 10 cm een ijzerzaag en boormachine.



Succes <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Ah ha,



Heb je hier mee te maken als de polar mount niet midden op je schotel aangrijpt of heb ik het verkeerd begrepen?

Ik heb gezien dat bij veel schotels de bevestigingsplaat midden op de schotel zit. Bij mijn Visiosat zit de bevestiging veel meer naar beneden en hangt de schotel te veel naar voren als ik het er zo op schroef. Misschien dat ik dat zo kan opvangen door de losse actuator die er op zit voor noord/zuid. heeft het ding toch nog een functie <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

Heb je een plaatje van het ijzerwerk achterop jouw schotel?

[adri]

Satlook,



Die 2 extra plaatjes worden alleen gebruikt bij montage van een offset schotel. Bij een prime focus dienen ze achterwege te blijven.

De plaatsjes zijn ongeveer 14,5 cm lang en kantelen de schotel ongveer 20 graden verder voorover.

Je kan ze zelf maken, maar de orginele van Jeager zijn mooier.

Als ik het goed heb, moeten die plaatsjes standaard bij de 'adaptor plate' (type AD-1224) geleverd worden.



Adri.

[Satlook]

Deze plaatjes waren dus standaard niet aan wezig bij de motor. De motor zat in een orginele ongeopepende jaeger doos.

Wat er dus wel bij zat was de adapter plaat.

Mischien dat ik een maandag ochtend doos had <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



@Arde.

Het is inderdaad om de schotel iets verder te kunnen kantellen.

Is mischien per schotel verschillend.

En met prime focus heb je ze dus helemaal niet nodig.

[Gast]

@allen,



Ik heb het probleem opgelost door de motor (die morgen arriveert) te koop aan te bieden. Er waren te veel zaken die ik moest veranderen/vernieuwen of aanpassen. Lekker een 3 LNb houdertje op mijn wok en klaar

Bedankt voor de goede tips in ieder geval <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

[Satlook]

Huh! <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />



Dat is wel van het eene uiterste naar het andere <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



3 satellieten is niet veel <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" />



En denk erom voor je hem verkoopt het bloed kruipt toch waar het niet gaan kan, op den duur wil je toch meer satellieten <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



Waarom verkoop je je huidige receiver en vbox niet? en koop je bv een Echostar 3000/3600 terug.

Dan kijk je in het te koop forum daar staat altijdt wel een receiver voor een 36 volt motor, dan ben je gelijk van het pulzen probleem af en je kan alle satellieten ontvangen.

Voor de rest zijn dit goeie receivers.



Is maar een tip 3 satellieten ben je ook weer op uit gekeken.



Groeten.
