Philips 28 PW 8506 stopt na 40 minuten

[f650gsrider]

Als mijn tv aanstaat kruipt het beeld horizontaal in elkaar je krijgt dan een dikke streep de tv valt uit en beeldbuis flikkert op hierna gaat hij op zwart en begint de rode standby led te knipperen aan de voorzijde.

Na ongeveer een kwartier kan je weer gewoon tv kijken??



Wie weet raad?

[Steve]

controleer op het afbuig juk van de buis het printje op slechte solderingen.trek de zwarte connector los,vouw het printje omhoog en soldeer alle pennen opnieuw door.meestal is de linkse pen los of bijna er uit gebrand.

[f650gsrider]

@Steve,



Bedankt voor je vlotte reaktie, ik heb het printje bekeken maar niets schokkends ontdekt TV is nog maar 18 maanden oud. Printje toch maar geheel opnieuw doorgesoldeerd, zwarte konnektor had wel ruime boring maar zat niet los.

TV staat nu alweer 3 uur bij zonder problemen , ik hoop dat ik hem nu genezen kan verklaren maar het is nu een graadje kouder in de kamer maar dat mag het toch niet wezen denk ik. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

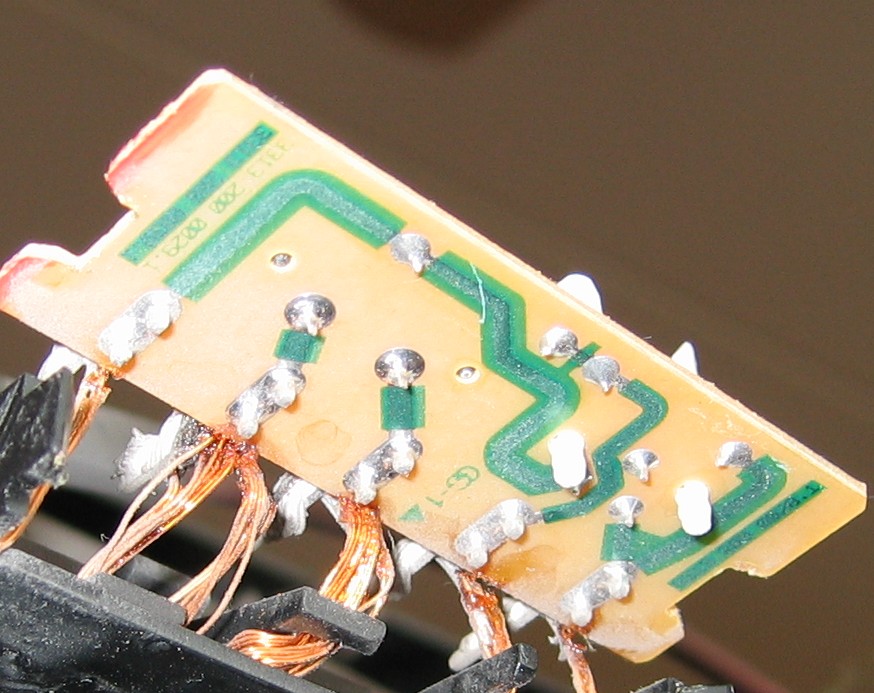

Foto van het printje zit er als bijlage bij

[percies]

Voor de zekerheid zou ik nog even controleren of het koelblik waar de lijntransistor opzit wel goed vastgesoldeerd is. Een veelvoorkomende fout is dat deze na verloop van tijd los komt te zitten. Dit blik zit met 3 punten vastgesoldeerd, de achterste zit vaak los (achterste in de zin van dichtst bij de scart)

[f650gsrider]

Frans,



Ik hou het ingedachten, tv staat inmiddels al weer 4,5 uur te hobbelen met een warme Dreambox onder zijn kont. Mocht het weer gebeuren neem ik dat ook mee.

[f650gsrider]

Steve,



Vandaag heeft de TV 15 uur aan gestaan denk wel dat ik kan zeggen dat de reparatie geslaagd is <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Hartelijk dank voor de snelle en goede oplossing.

[f650gsrider]

Vandaag 25 graden in de woonkamer zelfde probleem na 30 minuten stopt de tv ermee en rode led aan voorzijde gaat knipperen, heb het afbuigprintje weer gesoldeerd en het tuner gedeelte tevens de hoogspanningstrafo??? op de hoofdprint gesoldeerd. Ik hoop dat dit nu afdoende is maar heeft iemand nog tips?

[f650gsrider]

Was niet afdoende krijg weer een fel oplichtende witte streep in het midden, hierna gaat het de rode led weer knipperen..............?????

[Snurker]

Hoi loopt die streep Horizontaal ----- is rasterfout

Of loopt die streep Vertikaal I is lineout fout



I respect your answer



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[f650gsrider]

Streep is horizontaal en gaat weg als rode led begint te knipperen.

[percies]

Vervang D6517 , is een SMD diode vlak onder in de buurt van de lijntrafo. (BAT85)

[f650gsrider]

3 vraagjes;

BAT 85 is het type nummer neem ik aan en zijn deze gewoon te verkrijgen bij de elktronicahandel?

SMD kan ik dit gewoon solderen of moet dat met hete lucht?

kan het ook een printbreuk of iets dergeliks zijn in die regio, als ik er namelijk een minuut of 2 een Fan boven aan de zijkant zet (dichte behuizing) doet hij het gewoon weer als de fan aanblijft , blijft hij het doen maar ja ook niet zo'n comfortabele oplossing

[percies]

zal wel moeilijk worden om deze bij de electronica boer te halen. je kunt er ook een 1l4148 of een 1n4148 inzetten. Mocht dit niet de oplossing zijn, kun je nog 2 optocouplers vervangen die in de raster sturing zitten. Print breuk lijkt onwaarschijnlijk. evt op te sporen met een fohn en kalte spray.

[f650gsrider]

Op de tekening komen ze wel voor maar op de print kan ik deze diode nergens vinden?????? ook de bijbehorende tor en weerstanden van deze schakeling niet????

[percies]

Deze diode zit dus onderop de print, (2 bij 3 mm), dacht onder het bracket.
