12V->5V 2,5Ampere?


Aanbevolen berichten

Geplaatst:

Ik zou graag mijn pda+gpsmuis voeden

in de auto.Beiden benodigen 5V.

Is 1 x 7805 voldoende voor die stroomsterkte en hoe zit het met de koeling.Graag wat hulp en event schema


Geplaatst:

Tja je moet even meten hoeveel stroom die pda trekt.

2,5 ampere lijkt me een beetje overdreven veel voor een pda'tje.

In ieder geval is de TO220 behuizing tot ca. 1A, de TO3 behuizing kent types van 1A tot en met 10A.

Met een koellichaampje kan de 7805 met de t0220 behuizing best een hoop hebben hoor is mijn ervaring. Deze lijkt me dus afdoende.

Geplaatst:

een 7805 kan je maximaal 1 Ampere belasten mits goed gekoeld. schema is niet echt nodig, je hebt maar 3 pootjes.

Met de tekst naar je toe.

linkerpootje = ingang accu auto

middelste pootje = massa

rechterpootje = 5 volt uit.



Tussen het linker en het middelste pootje een tantaalelco van 1uF monteren met de plus zijde naar het linker pootje.



Tussen het middelste pootje en het rechter pootje een tantaalelco van 1uF monteren met de plus naar het rechter pootje.



Monteer de 7805 op een koelblokje van een centimeter of 5*5 en te war zal 'ie niet worden. Wel even een zekeringetje ertussen van 1A snel in de 12 volt lijn.



Wil je meer dan kan je voor een 78S05 kiezen, die kan 1.5A maximaal aan.



succes,

Peter.



Ha, te laat. De TO-?? behuizing versie kan 3A. hebben normaalgesproken.

Niet gehinderd door enige vorm van technische kennis zet ik onbevangen overal mijn schroevendraaier en soldeerbout in.

Geplaatst:

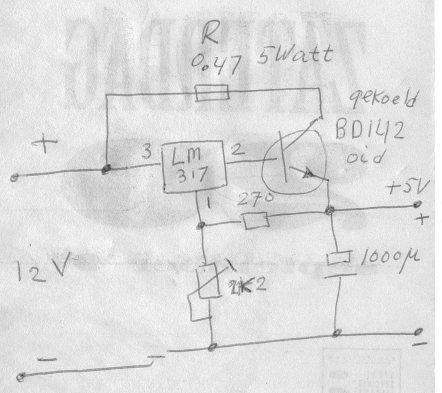

dit werkt uitstekend, met de potmeter 5 volt instellen en uiteraard een koelplaat op de BD 142 of 2n 3055 o.i.d dat is niet zo belangrijk welk type als het maar een zware eindtransistor is. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />


Geplaatst:

Dit schema is ontwikkeld op zaterdag de 20ste <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" /> <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />







Geplaatst:

@Allan



Nee ben ik niet met je eens, zal waarschinlijk zondag de 21 ste zijn geweest, dan heb je pas het blaadje van zaterdag over voor andere doeleinden. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

Geplaatst:

deze kalender heb ik GRATIS gekregen op de computerbeurs jaren geleden,ik had niet gedacht dat jou ogen ondanks de drugs nog zo goed waren dat je dit kon lezen,wees blij daarom en natuurlijk hebben jullie een veel betere monitor dan mij want op mijn scherm was het cijfer 20 niet leesbaar! <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Geplaatst:

Citaat:
deze kalender heb ik GRATIS gekregen op de computerbeurs jaren geleden





Zaterdag 20 september was in 1986, 1997 en 2003.

Geplaatst:

bedankt,dit is dan in '97 geweest toen kreeg je nog wel eens wat op zo'n beurs.
