Hoe verloopt het signaaltransport in de coax???

[Wielleke.]

hoi Curious. bij ,t meten van b.v ,n coax kabel is de freqentie niet belangrijk.

de meter zend pulzen in de kabel en registreerd op deze manier iedere afwijking van de inpedantie. in dit geval dus 75ohm. die afwijking ontstaat dus bij iedere ingreep aan betreffende kabel . op deze manier kun je dus ook ,n lengte meting uitvoeren. of bepalen waar ,n onderbreking of sluitng zich bevind, (dus mis aanpassingen) ook bij kabel ondergronds. je moet dan natuurlijk wel de exacte (kabel loop tekeningen hebben) maar dat moge duidelijk zijn. e.a bij kabel lengte tot 500.mt ...groetjes wiel.

[Gast]

Hoi wielleke, dank voor je snelle reactie.

Ik bedoelde de meting van de impedantie van 75ohm voor coax, niet de meting in het algemeen. Ik las net ergens dat de impedantie oploopt tot 10 MHz en daarna lineair is. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



Ik leid uit wat ik lees af, dat deze 75 ohm van coax puur 'capacitive' impedantie is. En dus freq afhankelijk. Klopt dat niet?

Groet

Curious

[Wielleke.]

Citaat:

Hoi wielleke, dank voor je snelle reactie.
Ik bedoelde de meting van de impedantie van 75ohm voor coax, niet de meting in het algemeen. Ik las net ergens dat de impedantie oploopt tot 10 MHz en daarna lineair is. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

Ik leid uit wat ik lees af, dat deze 75 ohm van coax puur 'capacitive' impedantie is. En dus freq afhankelijk. Klopt dat niet?
GroetCurious

klopt .maar dat is voor de meting zoals ik bedoel niet belangrijk. dit was ,t wat mij betrefd over ,t onderwerp coax kabel. omdat ik geen ellelange discusie over dit onderwerp ga houden .omdat er wat mij betrefd al genoeg over geschreven is. lees voorafgaande. ps. de meting wie jij bedoeld kun je alleen met zeer speciale meet app uitvoeren. ik heb daar ook geen ervaring mee. daarvoor moet je bij de fabrikant zijn die beschikken daar wel over .gr. wiel.

[wammeswaggel]

Curious,



Op deze site vind je meer dan je lief is:

http://users.pandora.be/educypedia/electronics/measurement.htm

[Wielleke.]

Citaat:

Curious,

Op deze site vind je meer dan je lief is:
http://users.pandora.be/educypedia/electronics/measurement.htm

hoi wammes. ik denk dat bij curious de behoefte bestaat.
om in de relatieve 75ohm inpedantie te promoveren.

nu over en sluiten. Groetjes Wiel..

[wammeswaggel]

Ja hoor, Sjaak(k).

[PeHa]

Citaat:

OK, dat alles door de kern wordt getransporteerd, daar geloof ik niets van.

zie 2e bericht van Duwgati in deze draad

Dan moet je jouw geloof vanaf nu toch maar een beetje aanpassen <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />, na een aantal zeer goede en ook juiste berichten.

[Wielleke.]

Citaat:

Citaat:

Curious,

Op deze site vind je meer dan je lief is:
http://users.pandora.be/educypedia/electronics/measurement.htm

hoi wammes. ik denk dat bij curious de behoefte bestaat.
om in de relatieve 75ohm inpedantie te promoveren.

nu over en sluiten. Groetjes Wiel..

hoi mede satters. ik wil wat dit onderwerp betrefd er nog
,t volgede over zeggen. ik heb mijn bijdrage over coax kabel ,en wat ik daarover gezegt heb, geschreven uit mijn gedachte c.q. ervaring. daarom kon ik jou Curious ook snel antwoorden . en niet opgezocht op internet. om maar vooral als kenner over tekomen . ik heb namelijk niet de intentie om met andermans veren te pronken. de kleur van deze schoen weet ik niet . maar denk wel dat hij jou Curious exact past.

Groetjes wiel.

.

[Wielleke.]

hoi sjaak ik weet exact wat je bedoeld.

om ,n goede verbinding te krijgen in b.v. een, dipool en andere antennes gebruiken men tegenwoordig, de z.g. topaanpassing (aanpassings trafo.) maar dat hoef ik jou als kenner niet uit te leggen. daar ben ik van overtuigd. hartelijke groetjes Wiel..

[Gast]

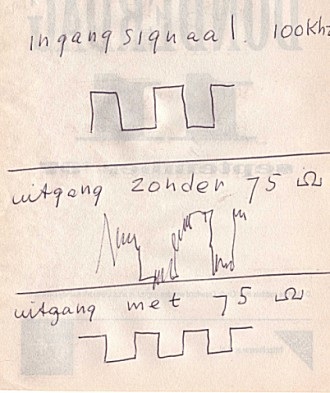

ik wil er dit van zeggen een coaxkabel is geen 75 ohm maar gewoon een stukje afgeschermde koperdraad en geleider van sinusvormige signalen net als een stukje luidsprekerkabel aléén met dit verschil dat het ook zeer hoge freq. van nul tot 2000 Mhz storingsvrij kan transporteren. Deze coaxkabel gedraagt zich alléén dan als een ideale geleider als hij bij de bron en aan het eind wordt afgesloten met een impedantie van 75 ohm. Doe je dat niet dan ontstaan er reflecties en kaatst het signaal vanaf het eind terug naar het begin. Vooral bij lange videobekabeling zie je duidelijk dubbele beelden op het scherm van de tv. Knoop je er op het eind een weerstandje aan dan is het beeld weer perfekt. op de RAI-firato tentoonstelling knoopten ze soms via kabeltjes allemaal tv's aan elkaar en toen zag dit verschijnsel duidelijk.Ook als je bijv. een proefje wilt doen en op een rol coax aan het begin een blokspanning van bijv. 100Khz aansluit met zuivere rechte flanken en aan het eind van de kabel een oscilloscoop zie je dan geen blokspanning meer, wat natuurlijk wel de bedoeling is, maar allemaal blokspanning- signalen met allemaal uitslingerverschijnselen. monteer je op het eind nu een weerstandje van 75 ohm dat verschijnt er weer een keurig rechte blok van 100Khz met rechte flanken.uiteraard wel een paar procent verzwakt omdat de koperdraad een beetje verliesweerstand heeft van een paar ohm. MAAR DE KABEL was dus nu EEN IDEALE GELEIDER GEWORDEN !!

[wammeswaggel]

Ja, hoor, Sjaak(k).

De wet van OHM toepassen op HF-signalen?

Dat is net zoiets als de algemene gas-wet loslaten op Jupiter!

[grunnsat]

Citaat:

kijk maar eens wat er op goede kabel staat, daaar staat duidelijk 75 ohm op



En dat betekent dat die kabel gebruikt moet worden met afsluitweerstanden van 75 ohm aan beide kanten. Zo'n kabel wordt 'afgestemd' op die afsluitweerstanden. Een ieder die met coax ethernet gewerkt heeft kent de terminator weerstanden die op het einde van de kabel geplaatst moeten worden om de juiste afsluitweerstand te krijgen. Zonder die weerstand geen ethernet.

[Gast]

Sjaak!!mijn verhaal ging toch over 75 ohm coax kabel? en uiteraard moet je 50 ohm coax afsluiten met een weerstand van 50 ohm. Dan heb je nog 60 ohm coax. lintkabel met 300 ohm.en ptt kabel is 600 ohm. enz enz.de impedantie van zo'n kabel heeft te maken met de dikte van de binnenkern en de afmeting van de buitenkern,meer niet.

[Wielleke.]

Citaat:

Sjaak!!mijn verhaal ging toch over 75 ohm coax kabel? en uiteraard moet je 50 ohm coax afsluiten met een weerstand van 50 ohm. Dan heb je nog 60 ohm coax. lintkabel met 300 ohm.en ptt kabel is 600 ohm. enz enz.de impedantie van zo'n kabel heeft te maken met de dikte van de binnenkern en de afmeting van de buitenkern,meer niet.

geertendie. indien je ook de intentie hebt om de klok te luiden , moet je ook weten waar de klepel hangt .ik heb geen behoefte om nog veel woorden hieraan te verspillen beterweters blijf je toch houden ps. kern of e.a. dikte van kabel hebben uitsluitend betrekking op het volgende coax 12- coax 6- coax 3 coax 1.5. dus met verliezen e.d. van verscillende soorten coax. en niet met impedantie. gr . Wiel.

[prutsie]

@Wielleke,



1/Wat "vriendelijker" kan ook, toch ?

2/En hoe zit het dan wel ? Deze timmerman wil atijd weten hoe het werkt, zo ook in deze. Wat ik ooit begrepen heb is dat bij een computernetwerk de coax moet worden afgesloten aan beide uiteinden van de kabel. Op deze manier is de aanpassing in orde en voorkom je echo's op de kabel abel bel el l :-) .



groeten,

Peter.
