NULL modem pin definitie

[Gast]

Hoi,



Ik zit ff een null-modem kabel in elkaar te solderen volgens Sjerom zijn schema, maar hoe defineer ik PIN-1??



Moet ik bijvoorbeeld aan de kant kijken waar ik soldeer, of aan de andere kant?

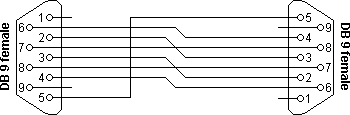

Ik heb nu pin een gedefineerd vanaf de soldeer-zijde volgens de attachment... maar wanneer ik vanaf de andere kant kijk, wordt PIN-1 -> PIN-5



Wie kan me een tip geven?



Thanks,

Patrick

[dAF2000]

't Staat waarschijnlijk gewoon op de connector zelf.

Aan de vrouwtjeskant terwijl je naar de soldeercontacten kijkt, brede kant van de connector boven, zit pin 1 links boven.

[percies]

Als je goed kijkt staat het mischien wel op je de connector

-----------------

\ 5 4 3 2 1/

\ 9 8 7 6/

------------

vooraanzicht

[Gast]

zo, moest ongevver 3 keer lezen....



met ander woorden, het schematje van mijn vorige mail is correct gezien vanaf de soldeer kant.... toch??



kan de boel trouwens stuk wanneer het zeg maar in spiegelbeeld zit?



thanks,

patrick

[dAF2000]

Ik moest ook drie keer denken voordat ik 't kon schrijven <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

Klopt, wat je in je schema ziet is de soldeerkant. Dus leg de connectors met de soldeercontacten boven op een een tafel en dan heb je 't zoals in 't schema.



Zo'n seriele poort kan veel hebben trouwens... op eigen risico <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

[Gast]

Thanks!!



Ik probeer de kabel trouwens nu te testen via mijn pc naar laptop (direct cable verbinding).... maar krijg geen gehoor?



moet ik hier dan een gewone seriele kabel voor gebruiken ipv een null-modem-kabel?



Pat

[dAF2000]

Nee, een nulmodemkabel is per definitie een kabel met twee vrouwtjes-connectors.

't Kan er aan liggen dat je handshaking/flow-control niet werkt, maar dat lijkt me sterk want je hebt wel een volledige bekabeling gemaakt.



't Zou al voldoende moeten zijn om alleen pin 2,3 en 5 te gebruiken (zo'n kabel heb ik namelijk gemaakt).

[Gast]

Anyway.... gewoon de box aan mijn gefabriektje kabletje gehangen... dreamup... lege flash, daarna hydra_atlantis.... werkt als een speer weer!



goed dat dat samba nu werkt! en mijn netwerk stond ook direct goed! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Bedankt voor de hulp!



Patrick

[dAF2000]

<img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> Graag gedaan.



Goed dat je over samba begint, dat kan ik nu ook nog vlak voor 't eten nog testen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />
