29PT825B FL4.26 AA ( het is niet de beeldbuis )

[Gast]

Hallo allemaal met dit toestel heb ik het volgende probleem als ik het inschakel krijg ik een blank raster met trugslaglijnen en in de verte een beetje beeld dit lijkt alsof de beeldbuis stuk is maar dit is niet het geval de G2 spanning klopt en is ook te regelen ik heb alle drie de matrix ics ( tda 6111Q ) vervangen ook de transisstoren op de bb print ik heb het sync ic tda2579 vervangen ook die in de blikken doos zit en ik heb het ic ( TDA8443B ook vervangen verder kan ik er niet veel aan ontdekken waar deze fout zit . WIE KAN MIJ VERDER HELPEN

groetjes Theo

[percies]

Als je de hsp print uit zijn bracket haalt kun je mogelijk in de hoek, vlak bij het raster IC een losse SMD jumper of weerstand vinden. Volgens mij was het een blauwe SMD jumper, maar daar ben ik niet 100% zeker van.



Dit zou je even kunnen controleren.

[percies]

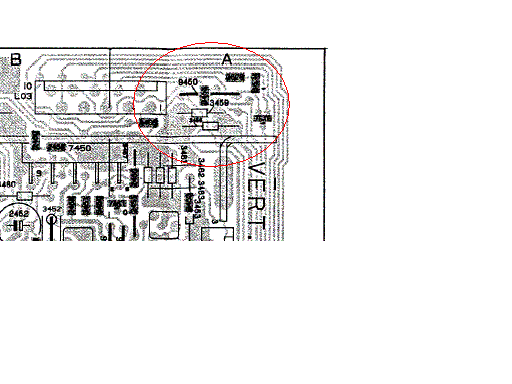

Hier ergens

[Gast]

helaas geen loszittende of kapotte jumer of weerstand gevonden in de buurt van het raster

in het gemaarkeerde hoekje zit maar een jumper maar de rest heb ik ook maar meteen gemeten ( zonder resultaat )

[Snurker]

Controleer in ieder geval...

Het DC niveau van de Sand-Castle puls



en waar meet je met de scoop nog wél een goed video signaal



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[percies]

Je zou de sandcastle puls op pin 14 van tda4680 kunnen meten. hier zou 1.4 volt DC moeten staan. Indien deze niet de juiste waarde heeft heb je wit dan wel zwart beeld. Ik neem aan dat er wel 200Volt op de beeldbuis print aankomt.

[Snurker]

Om de corrigeerstroom door de beeldbuis uit te schakelen..kun je ff voor test ook pin 15 van de TDA 4680 op de SSP print losnemen.



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[percies]

Sandcastle puls

[Snurker]

eens kijken of het lukt zonder de bijlage te openen !!

puls



S

[Gast]

Hallo

helaas speelt het toestel nog niet , de 1,4 volt op pen 14 van de tda 4680 is goed , de 200 volt op de beeldbuisprint is uiteraard ook aanwezig , en als ik pin 15 van de tda 4680 loamaak merk ik geen verschil . snurker alleen met die puls was heel goed gelukt. wie weet hier nog raad mee ???

groetjes Theo

[Snurker]

Is dat beeld met strepen erg fel of normaal van tint ??



Als het mogelijk is..moet je de optiecodes maar eens controleren, anders moet je ook maar eens die TDA 4680 vervangen.



Is er verschil met menu en teletekst weergave ??

Kun je diverse kontrast / helderheid nog regelen ??

Krijg je wel normaal beeld uit de Scartplug ??



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Hallo Snurker

de TDA4680 had ik al vervangen , optie codes heb ik nog niet bekeken kleur - helderheid werken wel - contrast werkt niet , als ik de g2 normaal instel wordt het beeld inderdaad heel fel wit en dan schakelt het toestel op stand by , ik heb de g 2 heel laag staan nu zodat ik wat beeld zie en er aan kan meten ,teletext en menu schermen zijn ook niet goed ( hetzelfde brobleem )optiecodes ga ik morgen bekijken

groetjes Theo

[Snurker]

Beste Theo....

Ik ga er van uit dat buiten die 200 volt..óók de 12 volt op de BB print aanwezig is ??



Meet anders op Pin 7 van de lijntrafo (onderkant diode-cascade) of de pluszijde van condensator 2531.



Stel dat je nu voorzichtig de G2 opdraait, dan moet op dat meetpunt de spanning varieren.

zo'n 7 volt bij normaal beeld en 25 volt bij zwart niveau



Als je niets meet...moet je dat circuit maar eens goed volgen....( komt via,via ook weer op pin 15 van de TDA4680)



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
