T90 foto van A2 tot H

[edbe]

zijn er mensen die van hun Wavefrontier T90 opstelling (van Astra2 tot Hispasat) foto's van hebben....

[DreamboxFreak]

Kijk hier eens: http://www.sat4all.com/ubbthreads/showfl...ll&vc=1



Zeer duidelijke fotorepo. van AlanS

[edbe]

dat wist ik al, er zullen wel meer leden zijn met een T90...

maar die nog geen foto van hebben...

[Gast]

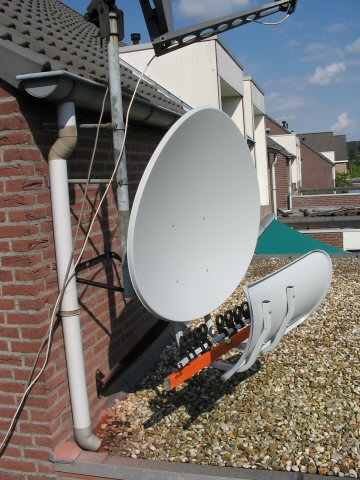

hier een fotootje van je oude wok



hij hangt.nu het afstellen nog..........



later meer

[martjeB]

via sat4all

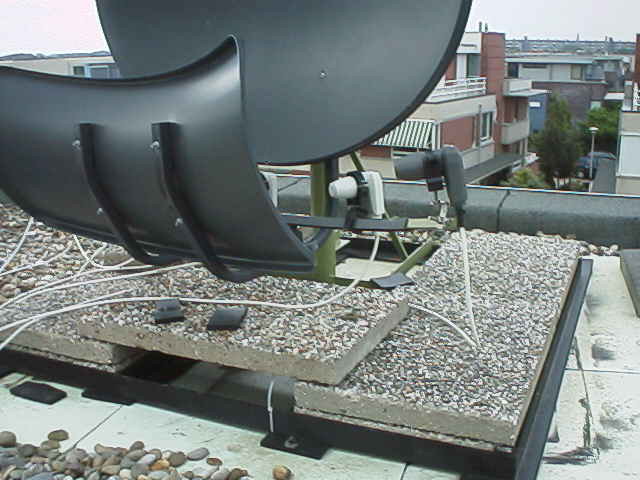

Ik heb de lnb's met zelfbouwbeugeltjes gemaakt. Voordeel is dat deze alle kanten op te trimmen zijn......

En ik hoefde geen originele T90 beugels te kopen maar afvoerleidingbeugels!

[martjeB]

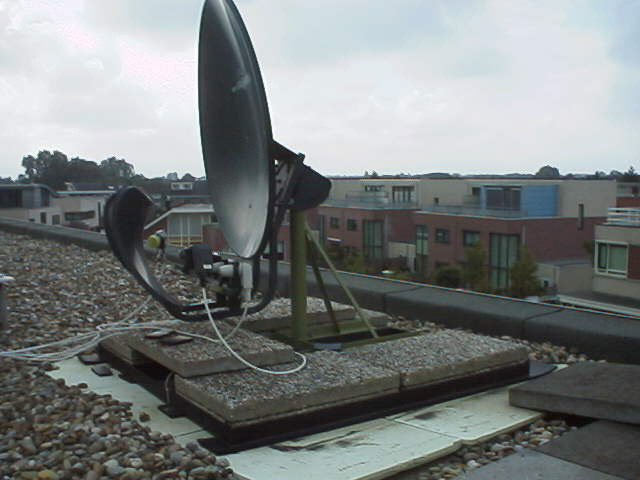

Speciaal even het dak op gegaan...

[edbe]

snel gedaan Royke28 <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />





@sat 9500 / Visiosat Tri-sat / Triax TD88 / Stab120 / Canal + abbo

[martjeB]

Omdat ik net 200 berichten heb gescoord, zal ik er nog een foto bijplakken!

[Gast]

kies in google de optie "Afbeeldingen".

Tik in "wavefrontier" en je ziet diverse plaatjes.

[percies]

Citaat:

via sat4all

Ik heb de lnb's met zelfbouwbeugeltjes gemaakt. Voordeel is dat deze alle kanten op te trimmen zijn......
En ik hoefde geen originele T90 beugels te kopen maar afvoerleidingbeugels!

Ik ben zeer benieuwd hoe jouw beugels eruit zien, kun je niet een footootje maken, dan heeft iedereen er wat aan.

[martjeB]

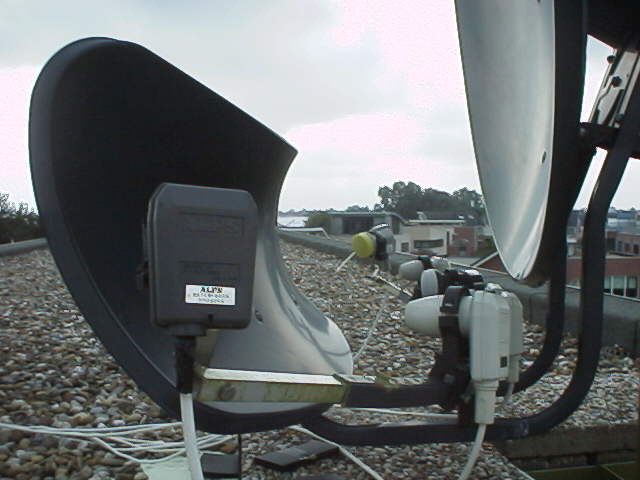

Als je mijn bijlagen opent en je kijkt heel goed, dan zie je:



een Alu U profiel wat in de originele beugel past en met een bout vastgezet is.

Dit alu U profiel is recht en hierdoor moet de lnb naar voren.

De lnb zit in een afvoerbeugeltje geklikt, gemonteerd op een M6 bout.

Met deze M6 bout is de hoogte van de lnb te trimmen.

Deze bout zit aan een rvs beugeltje en dit beugeltje zit aan de andere zijde, ook via een bout (om te trimmen) naar de U-beugel.



-Ik had zeker toch de camera van het werk moeten pakken voor duidelijkere foto's?



Ik zal binnenkort een een detailfoto van de lnbhouder maken...

[rosalba11nl]

Hallo Martje B

Zie de foto van de beugel en het lijkt of de lnb hoger staat

dan de rest met de normale beugel is dat zo heb hier ook een

T90 staan met wat problemen op de hispasat mis een deel

van de transponders de lage groeten uit maassluis Arie



T90 + topfield TF5000CI

<img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

[Gast]

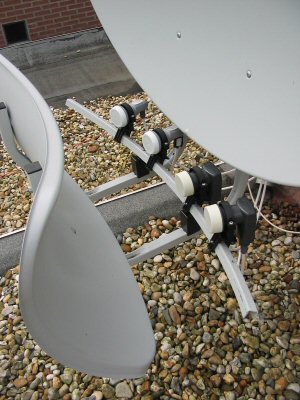

na een paar uurtjes op het dak te hebben doorgebracht heb ik eindelijk beeld



4 lnb's astra 1 ,hot bird, Sirius en Thor



voorlopig even genoeg ...maar in de komende maanden zullen er zeker een paar lnb's bijkomen

[martjeB]

Zowel a2 als hispasat staan hoger. Dacht dat dit in theorie niet zo hoort, maar dit leek het beste signaal op te leveren. Schotel staat gewoon op 90 graden.

Misschien moet ik die 3 graden verdraaiing eens doen en dan weer lnb's trimmen.....



Bij de hispa heb ik zeker met regen problemen met de gewone alps lnb. Moet er wel bijzeggen dat ik net over de hoogspanningsdraden heen kijk.



-Probleem is dat ik daar geen foto van kan maken; dan flikker ik van het dak<img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />



Mijn ontvangst is daardoor, ook met mijn oude triax, slechter dan 2 km verderop bij een vriend met dezelfde lnb en ontvanger.

[rosalba11nl]

Hoy martje B

Bedankt voor de uitleg zal van het weekend ook eens wat

testen met de hoogte van de lnb's en ook bij regen vallen de twee buitenste snel uit zal kijken voor een andere lnb

groeten uit maassluis Arie <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
