extra voeding voor moteck?

[caveman]

Ik heb een xtreme en een moteck, tijdens het draaien van de schotel valt het signaal weg en raakt ik soms mijn instellingen kwijt. Tevens werkt de motor niet als ik er een andere LNB (trekt meer stroom?)aan hang.



Ik vermoed dat al dit gedoe veroorzaakt word door een te lichte voeding in de ontvanger. Ik zag dat er een paar mogelijkheden zijn om een xtra externe voeding aan de coax te hangen.

Heeft iemand dit nog steeds in gebruik en welke optie werkt het best?

Ander oplossingen zijn natuurlijk ook welkom.

[Gast]

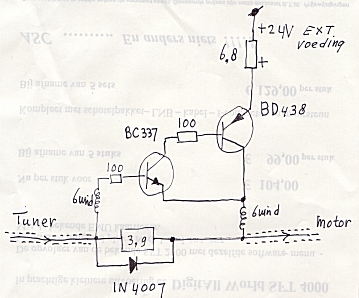

als je goed met de soldeerbout overweg kent moet je deze schakeling in elkaar zetten. denk er om de lengte van de draadjes van 3,9 ohm parallel met de diode zo kort mogelijk. de rest is niet zo kritisch want ze staan achter HF smoorspoeltjes dus verstoren deze geen HF signaal.monteer het geheel in een coax splitter doosje. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> zie bijlage opmerking: de weerstand van 6,8 ohm mag ook 3,9 ohm zijn.

[Gast]

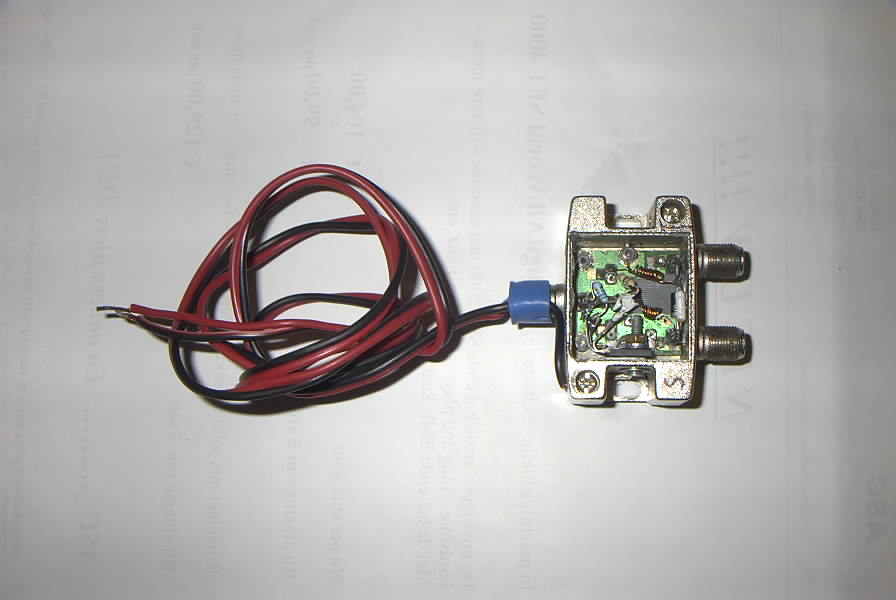

montage voorbeeld van de DISEC Top-Turbo booster.

[caveman]

Ziet er prima uit, maar waar hang je de min van de voeding aan? aan de buitenmantel van de coax?



Handig met een soldeerbout ben ik niet echt, maar ik kan wel de goede spullen gebruiken en dat scheelt al de helft.

[Gast]

inderdaad die moet aan de afscherming en niet met een breinaald in de modder van een bloempot in de vensterbank steken want zo'n aardleiding of (-) is niet voldoende. <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

[atcowa]

Welke diameter hebben de spoeltjes en draaddikte?

Ook zou ik graag weten welk (merk/type)coax splitter doosje je hebt gebruikt..

[Gast]

dit was een 2000 Mc satelliet.splitter gesloopt om ruimte te verkrijgen,type: fc-2splt-st, ze staan waarschijnlijk wel op internet maar ik heb ze van m'n eigen grossier,de spoeltjes zijn van dun koperdraad van ongeveer 0,2 mm gewikkeld om een wattenstaafje en een stuk of 6 tot 10 windingen....succes

[Gast]

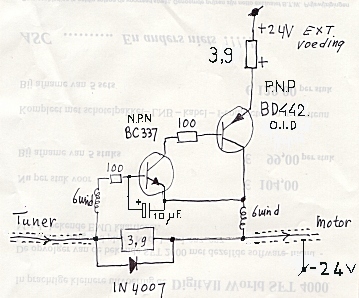

dit wordt het nieuwste gewijzigde schema,het vorige kan vervallen.

[Murdock]

Ziet er aardig uit, maar ik mis een stukje HF ontkoppeling. Deze schakeling kan rare dingen met het signaal en de SWR uitvreten. Tevens zal de 24V voedingslijn ook gevoelig zijn voor HF. (snellere storingen van DECT etc.)

[Gast]

instraling komt niet voor want het kastje is volledig afgeschermd,en de hf ontkoppeling geschied met 2 Hf smoorspoeltjes,zodoende heb je geen signaalverlies en blijft alles 75 ohm.

[Murdock]

Hoogfrequent moet je ook ontkoppelen met condensatoren, direkt op de spanningsingang en direkt voor de smoorspoelen, deze houden namelijk niet alles tegen (het blijven spoelen).

[caveman]

Ik heb ondertussen wat spullen besteld en een oude digitaal/analoogsplitter ontmanteld om hier het spul in te bouwen. Dit zou voldoende afscherming moeten zijn? Het is een volledig metalen doosje.

[Gast]

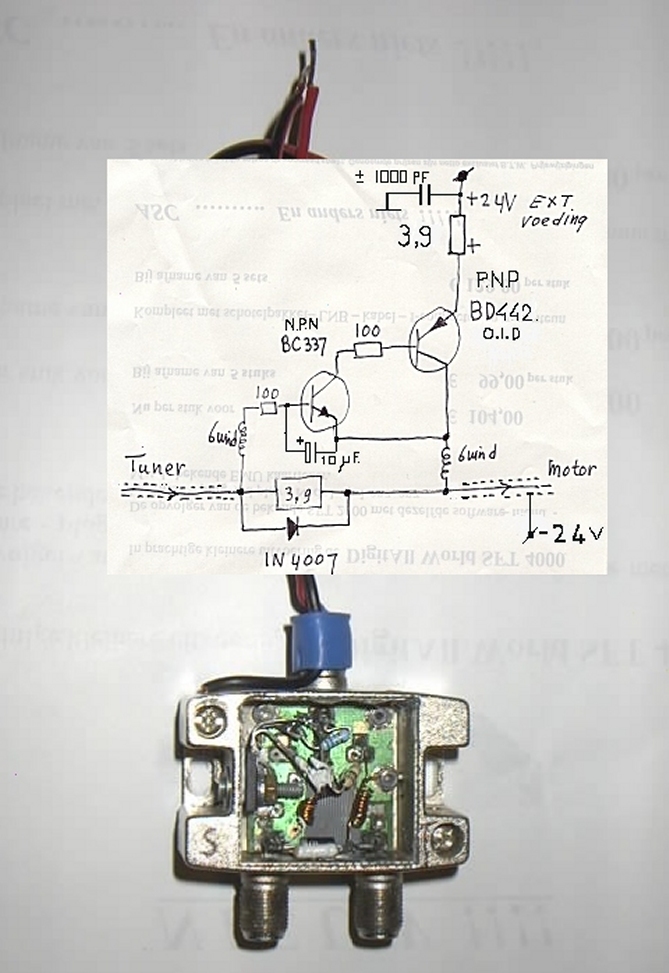

De schakeling geeft geen signaalverlies of misaanpassing als men hem in een metalen behuizing monteert volgens de foto.De 24 volt is nu hf ontkoppelt met een condensatortje van ongeveer 1000 tot 10000 pf dat voorkomt instraling. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Sjaak wat bedoel je met kapot gaan? sluiting of oneindig.Het doel van de diode is n.l aléén maar hiervoor dat het kastje óók zonder 24 volt werkt.Het spanningverlies is dan nooit groter dan 0,6 volt.je kunt de diode er uit knippen of kortsluiten het beeld blijft en de tuner gaat niet kapot!en als er ooit 24 Volt op de tuner zou komen gebeurt er niets want in serie met de Fconn. uitgang zit ingebouwd een diode en die geleid dan niet! Op het kastje met schakeling zit dan ook 100 jaar garantie!!

[Murdock]

Ik zal binnenkort eens zo'n Moteck openmaken, kijken of er niets te modificeren valt...
