aristona EM2E chassis OW defect

[johansat]

Ik ben met een aristona breedbeeld bezig het type is 70WA8416/03 met een EM2E chassis

In begin ging als je het toestel aanzet meteen het ledje knipperen (protectie) ik het hierna T7529 basis - emitor kortgesloten.

Nu schakeld het toestel wel in ik krijg ook wel beeld maar het lijkt nu dat de oost west correctie defect is.

Heeft iemand een idee waar dit aan kan liggen, het toestel is +/- 2 jaar oud.

groet, johan

[Steve]

de oost west amplitude zal in het service menu op 45 staan denk ik.

regel dit terug tot ong 11 (zet er voor de zekerheid even een testpatroon op)en sla de nieuwe instelling op

[Steve]

na dit alles basis emitter wel weer onderbreken

[johansat]

bedankt voor je tip,maar nu de vraag hoe kom ik in het service menu???

groet johan.

[johansat]

Ik ben inmiddels in het service menu, de ooost west parabool is in te stellen tussen 0 en 63 en staat op 31 als ik deze op 11 zet blijft het beeld exact het zelfde,ik betwijfel dan ook dat het aan de software ligt, welke schakeling verzorgd de o/w correctie??

[Gast]

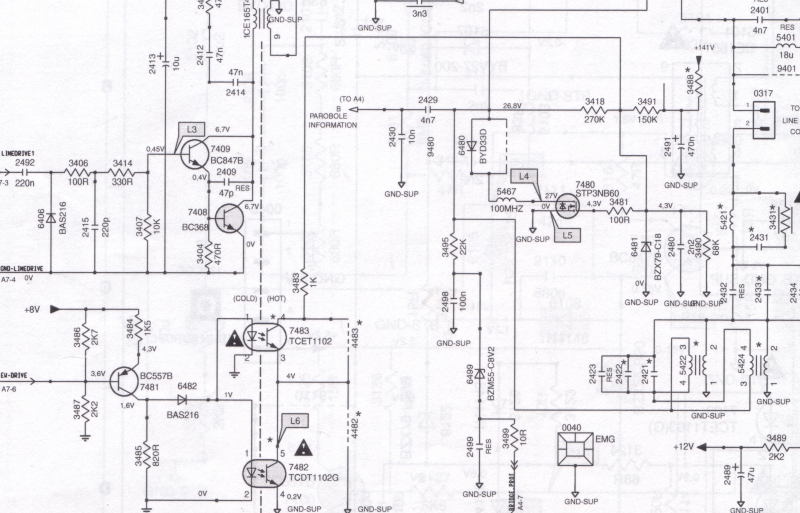

tr 7480, aangestuurd door 7482 en 7484, zie bijlage

[Steve]

zit er geen oost west amp in met een waarde van 45 ?

[johansat]

heel erg bedankt voor deze duidelijke bijlage ik heb het circuit doorgemeten, r3483 was geen 1K maar oneindig,weerstand vervangen O/W is nu weer perfect, maar nadat ik de draadbrug bij T7529 had verwijderd kwam het toestel opnieuw in de protectie.

In het service menu staat nu:

Errors: 005

Defect module: 8V Supply

Komt dit vaker voor??

Groet, johan

[Gast]

wie kan mij vertellen hoe ik in het service-menu kom van deze tv

[Snurker]

062596 daarna OSD knop voor instelmenu



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

na een reset errors mag deze melding niet meer voorkomen.

[johansat]

Toestel doet het inmiddels weer, fout was moeilijk te vinden.

Ik heb het hoogspannings gedeelte vervangen.

De error code kwam waarschijnlijk door een lek in de hoogspanning.

Schijnt vaker voor te komen bij dit type,en richt dan vaak nog veel meer schade aan, in dit geval viel het nog mee,

bedankt voor al jullie hulp. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[cornea]

Controleer ook goed de solderingen van de metalen plaat die middenop de print staat.



Of wacht tot hij weer defect gaat <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />
