aansluiten schotel - diseqc naar receiver

[Gast Thijzel]

Ik heb vanmiddag receiver schotel e.d op gehaald en daarbij is er door de verkoper een tekening gemaakt alleen wat kriebelig ik ben even de weg kwijt. Ik heb een schotel (visiosat bisatelite), een single lnb, een twin lnb, een disqec (2x naar lnb 1x naar receiver) en een Pace Puma ontvanger. Er zouden twee kabels naar binnen moeten lopen alleen wat hoort waar? Ik heb een schema gemaakt deze staat op http://tinyurl.com/4o4e6 Wie kan me een beetje in de juiste richting zetten. Alvast dank.

[Bigfoot]

De Pace Puma heeft 2 tuners, tuner 1 en tuner 2. Ik begrijp dat je op tuner 1 zowel Astra en Hotbird wilt aansluiten en op tuner 2 waarschijnlijk alleen astra.



Sluit dan de uitgang 1 van de Astra twin LNB aan op ingang 1 van de switch. De Hotbird LNB dan op ingang 2. De uitgang van de switch naar tuner 1 van de receiver.



Uitgang 2 van de Astra LNB vervolgens op tuner 2.



Hopelijk voor jou kan de Pace omgaan met twee verschillend gedefinieerde tuners....

[Gast Thijzel]

Op beide tuners wil ik zowel astra als hotbird ontvangen. De lus op de tuner zou er voor moeten zorgen dat je onafhankelijk van de tuner naar kanalen horizontaal en verticaal kunt kijken, waarschijnlijk deelt dit dan de hotbird met tuner 2. Als dat niet zo is dan heb ik een communicatieprobleem gehad met de verkoper gisteren in de winkel. Er staat een bijgewerkt schema op http://tinyurl.com/6uwb5 Ik heb op de tekening ook de twin lnb gezet zoals deze daar staat is links uitgang 1 en rechts uitgang 2?

[Tonskidutch]

de verkoper heeft het niet goed begrepen of jij hebt hem van slag gebracht..



want het moet natuurlijk duidelijk zijn dat een twintuner..

alles dubbel dus

twee twin lnb's en twee diseqc switches nodig heeft



elke tuner moet van de lnb's de signalen krijgen



als je een enkel dualfeed hotbird astra hebt geld dat je voor de installatie op een single tuner

twee single lnb's en een diseqc 2in1 switch nodig hebt

als je een twin dualfeed hotbird astra hebt geld dat je voor de installatie op een twin tuner

twee twin lnb's en tweemaal diseqc 2in1 switches nodig hebt



..



voorlopig kun je wel even spelen maar ik zou die single lnb terugbrengen en daarvoor een twin vragen en een tweede diseqc erbij nemen.. met de nodige kabel en f-stekkers natuurlijk.

zie schetje als bijlage



cheers

[Gast Thijzel]

In mijn newbieheid denk ik niet duidelijk geweest de tekening die door de verkoper is gemaakt staat er nu ook op misschien komt een van jullie er wel uit wat er bedoeld wordt. http://tinyurl.com/3shr9

[Tonskidutch]

hij heeft wel een snelle penseel, wat op zich mooi is maar wat ie daarmee bedoeld ???



ik herken alleen een kriebeltekst

thor en sirius of dat in dit verband de bedoeling is ?



maar laat je niet van de wijs brengen..

wil je alleen astra en hotbird moet je toch volgens mijn schets aansluiten.



cheers

[Gast]

tonskidutch heeft helemaal gelijk Thijzel.

Beetje vreemd van de verkoper.

Zelf heb ik ook een twintuner en ook daar alles dubbel.

Mooiste is zelf op 1 tuner astra/hotbird en op de andere tuner een draaibare schotel.



Maar om terug te komen op jouw installatie.

een diseqc switch erbij kopen en de lnb omruilen voor een twinlnb.

Vervolgens aansluiten volgens de tekening van tonskidutch.

Als je het anders aansluit en je gaat van de ene tuner doorlussen naar de andere tuner dan kan je niet onbeperkt zappen op de ene tuner terwijl de andere tuner opneemt.

[clemens2]

het is al gezegd maar je hebt nodig

1 2 twin lnb

2 2 diseqc schakelaars met 2 ingangen

in het menu van je ontvanger kun je opzoeken de verschillende opstellingen kies nu dus 2 satelietten en 2 disecq schakelaars je krijgt nu een duidelijke afbeelding op het scherm hoe die geinstalleerd moet worden.

[Gast Thijzel]

hartelijk dank voor de reacties. Straks even bellen en overleggen wat verder waarschijnlijk het laatste deel door de vakman af laten monteren dan is het zeker goed. De schotel hangt dat wil zeggen hangt in de beugel en één kabel loopt al naar binnen. Helaas was het een beetje donker aan het worden dus schotel afstellen kwam er niet meer helemaal van. Volgens de pace puma heb ik op hotbird/astra kop +/- 40% signal power alleen slaat eb/no (db) niet uit. Waar zouden deze ongeveer op moeten zitten? Close maar nog niet helemaal dus.

[Gast Thijzel]

Gisteren de kop om kunnen ruilen voor een twin en een extra dieqc kastje erbij. Alles aangesloten, ja met de stevige wind gewoon de ladder op <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> alles erop gezet en vervolgens volgens schema op de pace (2x twin/2xdieqc) aangesloten. Beetje draaien en hé signaal en db/no slaan flink uit. exhaustive scan op Astra kop gedaan en kreeg meteen al 600 tv kanalen om de oren waarvan een berg BBC kanalen hmmm dat is astra2. Schotel helemaal naar rechts gezet en vervolgens naar links gedraaid to de meter weer uitsloeg een andere met Sonnenklar TV hmm Astra 1? maar waar zijn de Nederlandse kanalen na een exhaustive scan zie ik ze niet zal wel verkeerde zijn weer draaien afijn na draaien, draaien en draaien kwam ik weer op Astra 2 uit was het weer donker en heb ik de schotel vast gezet op Astra 2 gericht om wat te kijken naar zenders. Blijkbaar zat ik wel goed toen ik op een van de satellieten Sonnenklar TV tegen kwam ik had toen geen internet bij de hand maar volgens kingofsat zit deze alleen op Astra 1. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> Vanavond kijken of ik deze weer kan vinden en dan eens zoeken met de NIT code.

[Gast]

Als je astra2 hebt dan ben je er al bijna.

Astra2 op 28graden en jij moet naar 19 graden.

Dus schotel paar tikjes naar rechts(west) geven en je zit op astra-19oost.

[Gast Thijzel]

Ik zal hem vanavond eens een klein tikje geven (praat je dan over een paar millimeters of centimeters) Ik heb op Astra 2 een signaal power van ongeveer 65 a 68 en eb/no van 10 als ik links rechts ga draaien dan wordt het minder zou dit betekenen dat ik bij de hoogst mogelijke signaal de schotel nog iets moet kantelen? Volgens mij moet het signaal nog iets sterker te ontvangen zijn.



Ik bedenk me net dat toen ik heb gezocht op Astra 1 ik wel sonneklar kreeg en ARD eins toen ik zocht met exhaustieve scan je scant dan uit mijn hoofd (zit nu op kantoor) tussen een tweetal frequenties en volgens mij kun je daarnaast horizontaal en verticaal opgeven zou dat kunenn verklaren waarom ik toen geen ned1 enz kreeg?. Ik kan met de Pace als het goed is op drie manieren een satelliet scannen op zenders: exhaustieve, fast nit (wat is de nit astra 1 en hotbird), en frequentiescan. Op welke wijze kan je het meest effectief scannen?

[Gast Thijzel]

Citaat:

Ik bedenk me net dat toen ik heb gezocht op Astra 1 ik wel sonneklar kreeg en ARD eins toen ik zocht met exhaustieve scan je scant dan uit mijn hoofd (zit nu op kantoor) tussen een tweetal frequenties en volgens mij kun je daarnaast horizontaal en verticaal opgeven .................. Op welke wijze kan je het meest effectief scannen?

Kwam net een handleiding tegen op het Internet staat op http://tinyurl.com/5pvkr wel UK versie. Vanaf pag 17 is channel scan. Keuze is Fast NIT, exhaustive en een frequency scan.

[Timm1983]

Hallo allemaal,

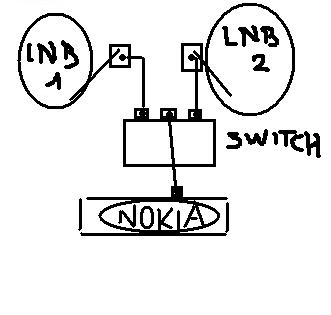

De tekening in de bijlage laat je zien hoe ik mijn twee schotels heb aangesloten op één ontvanger door middel van een DiseqC-switch. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



<img src="/ubbthreads/images/graemlins/wink.gif" alt="" /> Timm1983

[Tonskidutch]

Thijzel,



je moet zonder de wok te draaien beide kunnen vangen en correcte signaalsterkte hebben..



als je der een hebt laat je de wok staan en schuift alleen nog met de tweede lnb voor die andere sat-positie.



aan die LNB houder, zijn meestal schuiven en kantelbare onderdelen die dit fijnafstemmen mogelijk maken.



nadat ik astra had heb ik de schotel muurvast gezet en alleen met de lnb en zijn houder de astra 28,2 en hotbird met een derde lnb weten te pakken te krijgen.



ligt er een beetje aan welke lnb-dus-satpositie in het midden van de wok/lnbarm staat



cheers
