Draadjes los in DB9 connector van Nokia carkit...

[Digipaps]

Hallo statters...

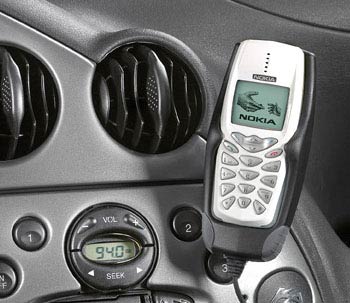

Ik heb hier een nokia carkit compleet voor o.a. een 3410.

Vanaf de telefoonhouder loopt een kabel naar de centrale unit, aan deze kabel zit een DB9 connector....de draadjes van de kabel zijn los van de DB9 connector geraakt....wie weet op welk pennetje welk draadje hoort...???...of heeft er iemand een schemaatje...??

Zou hier erg mee geholpen zijn.... <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

b.v.d.,



Digipaps

[Digipaps]

Citaat:

Hallo statters...

Ik heb hier een nokia carkit compleet voor o.a. een 3410.
Vanaf de telefoonhouder loopt een kabel naar de centrale unit, aan deze kabel zit een DB9 connector....de draadjes van de kabel zijn los van de DB9 connector geraakt....wie weet op welk pennetje welk draadje hoort...???...of heeft er iemand een schemaatje...??
Zou hier erg mee geholpen zijn.... <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />
b.v.d.,

Digipaps

Is er niemand die thuis is in deze materie..??

digipaps

[ROBAK]

Als je de vergrendelklip naar boven ligt en de kabels links uit de connector laat lopen is van boven naar beneden pen 1 en 2 niet aangesloten, 3=wit 4=geel 5=rose 6=bruin of oranje 7=grijs 8=zwart 9=rood 10 niet aangesloten.

Hopelijk lukt het

Gr

[Digipaps]

Citaat:

Als je de vergrendelklip naar boven ligt en de kabels links uit de connector laat lopen is van boven naar beneden pen 1 en 2 niet aangesloten, 3=wit 4=geel 5=rose 6=bruin of oranje 7=grijs 8=zwart 9=rood 10 niet aangesloten.
Hopelijk lukt het
Gr

Hmmm...zal eens kijken of dit gaat lukken....thanks ROBAK
.. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

digipaps
