[Strong 8000] 8000 spdif voor de 8000

[Gast]

Biosupdate zoekt betatesters wie spdif in de 8000 willen testen hierbij heeft hij een tekening bijgevoegd zie hieronder.



[Gast]

Hallo, ik zou dit schema wel willen proberen, ik ga morgen de onderdelen kopen/bestellen.

Ik was al eerder bezig geweest met SpDif, maar zat met een verkeerde datasheet (L64105 i.p.v. L64005) dus kon in mijn receiver helemaal geen spdif vinden, terwijl hij wel op pin 111 aanwezig zou moeten zijn, VAN HET VERKEERDE IC DUS... <img src="/ubbthreads/images/graemlins/anoniem.gif" alt="" />



Lekker slim he, Oke ga morgen ff bouwen... <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

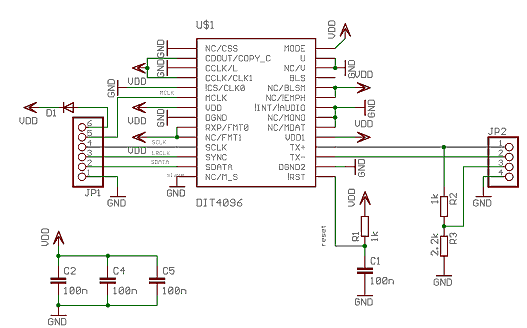

Ben al een beetje aan het shoppen geweest, maar kan niet komen aan een CS8402AC, wat ik wel gevonden heb is een verglijkbaar schematje maar dan met een DIT4096. heb dit ic besteld, en ga hier eens mee expirimenteren.

[Gast]

Ik heb de componenten aan elkaar gesoldeerd met de optische aansluiting en het in de ontvanger gamaakt, aangesloten aan mijn portable minidisk, maar er komt geen geluid uit, (enkele zenders geprobeert), alleen maar ruis !?? weet iemand misschien waar dit mee te maken heeft... ??

[Gast]

Zdf zou dan eigenlijk moeten werken want deze zendt in ac3 uit verder heb ik ook geen verstand van elektro <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[Smurf]

iemand het al aan de praat?

ze hebben er ook een printje bij gemaakt dus voor de liefhebber

846015-componentesspdifstr8000.zip

[VREESWIJK]

op de 8100 werkt het ik heb de draad met een 15w boud gesoldeerd maar het ging bijna mis de ruimte is te klein.



dus wees voorzichtig met je 8000 je brand de print zo weg.

[interpol]

Ik heb me eigenlijk nooit zo verdiept in spdif, maarru wat kan je er precies mee... of wat is de bedoeling ervan? <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />



john.

[VREESWIJK]

digitaal geluid

maar dit werkt niet op een gewone hifi versterker

[Gast]

Meeste home cinema sets en alle dolby digital/dts receivers hebben zo's aansluitinkje.(op 1 enkele uitzondering na)

Je heb een optische(rood licht) en een coax variant (coaxkabel met tulpstekkers)

In principe kun je dan DTS/Dolby Digital ontvangen via de Strong.

Dit is echter afhankelijk van de uitzending/kanalen waar je naar kijkt en of de Strong het automatisch omzet naar stereo(hoop van niet)



Iemand die kan vertellen of je op de 8000 of 8100 nou echt dts/dolby digital kunt luisteren en dat ie er geen PCM stereo van maakt?

[Losha]

ff oud topicje omhoog schoppen



heb sinds deze week ook spdif mogelijkheden

wil dus ook aan de slag



maar:

dus nog steeds de vraag, hoeveel valt er in digitaal te ontvangen (bijv. multivision?)

hoeveel kanaals ? dolby digital of dts

en hoe is het schema voor de 8100 ?

[Losha]

nou, ben alvast aan de slag gegaan



heb het wel veel simpeler gehouden

heb maar EEN kabel gebruikt

die van de spdif pin van de chip direct op de tulp-links connector gesoldeerd (eerst het pootje losgehaald van de print natuurlijk)

gebruik'm dus gewoon coaxiaal (heb je echt niks nodig behalve een stukje draad)



en alles wat je dan hoort is stereo <img src="/forums/images/graemlins/frown.gif" alt="" />

jammer, maar ach, in ieder geval digitaal ipv analoog

[VREESWIJK]

ja, en de aansluit unit voor de glasdraad



bij mij werkt het al op de 8100 maar ik heb het alleen voor de heb.



ps:pas wel op dat je de boud niet te warem zet anders brand je de poot los van het ic.

[Losha]

niks geen toslink ("glasdraad") <img src="/forums/images/graemlins/cool.gif" alt="" />

de pin bij de chip is alles wat je nodig hebt, die op de coax-ingang van de versterker en klaar <img src="/forums/images/graemlins/smile.gif" alt="" />

draait al btw



idd meer voor de heb, het werkt nu maar of ikm ooit echt ga gebruiken betwijfel ik ten zeerste



enige wat op de schotel wordt gekeken zijn dingen waar het geluid niet belangrijk is <img src="/forums/images/graemlins/tongue.gif" alt="" /> of docu's

[VREESWIJK]

Met een glaskabel (toslink) naar de versterker is wel beter voor het geluid.

ik wil er wel geluid bij <img src="/forums/images/graemlins/tongue.gif" alt="" />.niet te hard wand dan horen de buren het <img src="/forums/images/graemlins/grin.gif" alt="" />
