bash! Geplaatst: 9 november 2004 Geplaatst: 9 november 2004 Knal zij hij... En toen was het stil... Hoogspannings trafo vertoont geen zichtbare gebreken.. Waar te beginnen? GreetZ BaZ There is nothing wrong with having a strong opinion... if it comes with an open mind!
percies Geplaatst: 9 november 2004 Geplaatst: 9 november 2004 23pw6401 ken ik niet, wel de 24pw6301. Controleer de netschakelaar, condensator in lijnafbuig circuit, kleine blauwe condensator in de voeding, afbuigjuk op los contact.
Gast Geplaatst: 9 november 2004 Geplaatst: 9 november 2004 Ga eens op "de lucht" af. Waarschijnlijk is er een elco gesprongen. Meestal herken je dan ook wel de druipers.
bash! Geplaatst: 10 november 2004 Auteur Geplaatst: 10 november 2004 Thnx voor de antwoorden! De knal kwam van de zekering af.. tenminste bij plaatsen van een nieuwe knalde hij op exact dezelfde manier. Wordt het foutzoeken daardoor veranderd? Het is inderdaad een 24PW6301 <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> Gr, Baz There is nothing wrong with having a strong opinion... if it comes with an open mind!
percies Geplaatst: 10 november 2004 Geplaatst: 10 november 2004 gelijkricht diodes, zekering vervangen + een blauwe schijf condensator in de voeding zal defect zijn, zit meestal een scheurtje of gaatje in.
Snurker Geplaatst: 10 november 2004 Geplaatst: 10 november 2004 Laat de demagnetisering ring ff loshangen..die gaat naar de witte PTC Deze gaat vaak verkruimelen met voornoemd resultaat...BOEM Snurker Senior ( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)
bash! Geplaatst: 11 november 2004 Auteur Geplaatst: 11 november 2004 Thnx voor het aanbod! ik denk dat ik er wel gebruik van ga maken, maar de kick van het zelf aan de pruttel krijgen is een goede reden om zelf het een en ander te proberen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> Met demagnetisering los knalt ie er nogsteeds uit. Blauwe condensator ziet er nog perfect uit.. geen haarscheurtjes of zoiets dergelijks. Voor zover ik kan zien werken de Diodes ook allemaal naar behoren. Gr, BaZ There is nothing wrong with having a strong opinion... if it comes with an open mind!
percies Geplaatst: 11 november 2004 Geplaatst: 11 november 2004 Er zitten meerdere schijfcondensators in de voeding, wel een stuk of 6. Meestal is het c'tje achter het koelblik , in de buurt van de voedings-transistor defect
bash! Geplaatst: 11 november 2004 Auteur Geplaatst: 11 november 2004 Kan ik deze doormeten?? Ik meet over 2 van 4 bij elkaar liggende diodes sluiting. Kan daar een vervangend (zwaar) type in?? Gr, BaZ There is nothing wrong with having a strong opinion... if it comes with an open mind!
percies Geplaatst: 11 november 2004 Geplaatst: 11 november 2004 Bij nood kun je deze 1N5062 vervangen door een universele diode 1N4007
bash! Geplaatst: 11 november 2004 Auteur Geplaatst: 11 november 2004 Super.. die heb ik nog 2 liggen nl <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> Tevens 1 x 1n5400 Is die beter? Gr, BaZ There is nothing wrong with having a strong opinion... if it comes with an open mind!
bash! Geplaatst: 16 november 2004 Auteur Geplaatst: 16 november 2004 2 van de 4 diodes waren defect. Deze heb ik vervangen. Bij inschakelen zelfde euvel en tevens zijn ook de nieuw geplaatste diodes weer defect. De condensatoren zien er na grondige inspectie nogsteeds goed uit. Kan ik die ergens mee nameten?? De BU508 lijkt in orde te zijn, maar als het probleem in het hoogspannings gedeelte zit zou de voeding toch in de beveiliging moeten springen?? Dank voor de hulp! Gr, BaZ There is nothing wrong with having a strong opinion... if it comes with an open mind!
boarder Geplaatst: 16 november 2004 Geplaatst: 16 november 2004 Als de gelijkrichterdiodes defect zijn moet je zie alle 4 tegelijk vervangen en 1N4007 is niet gelijk aan 1N5062. Kijk eens naar de voedingsfet of -transitor. Als deze wisselspanning gehad heeft is ie ook defect + de weerstanden rond dit component. Met een ohmmeter kan je veel vinden. Waarschiojnlijk heeft dit niets meet de hoogspanning te maken. Succes! Toestel = MD1.1E-chassis

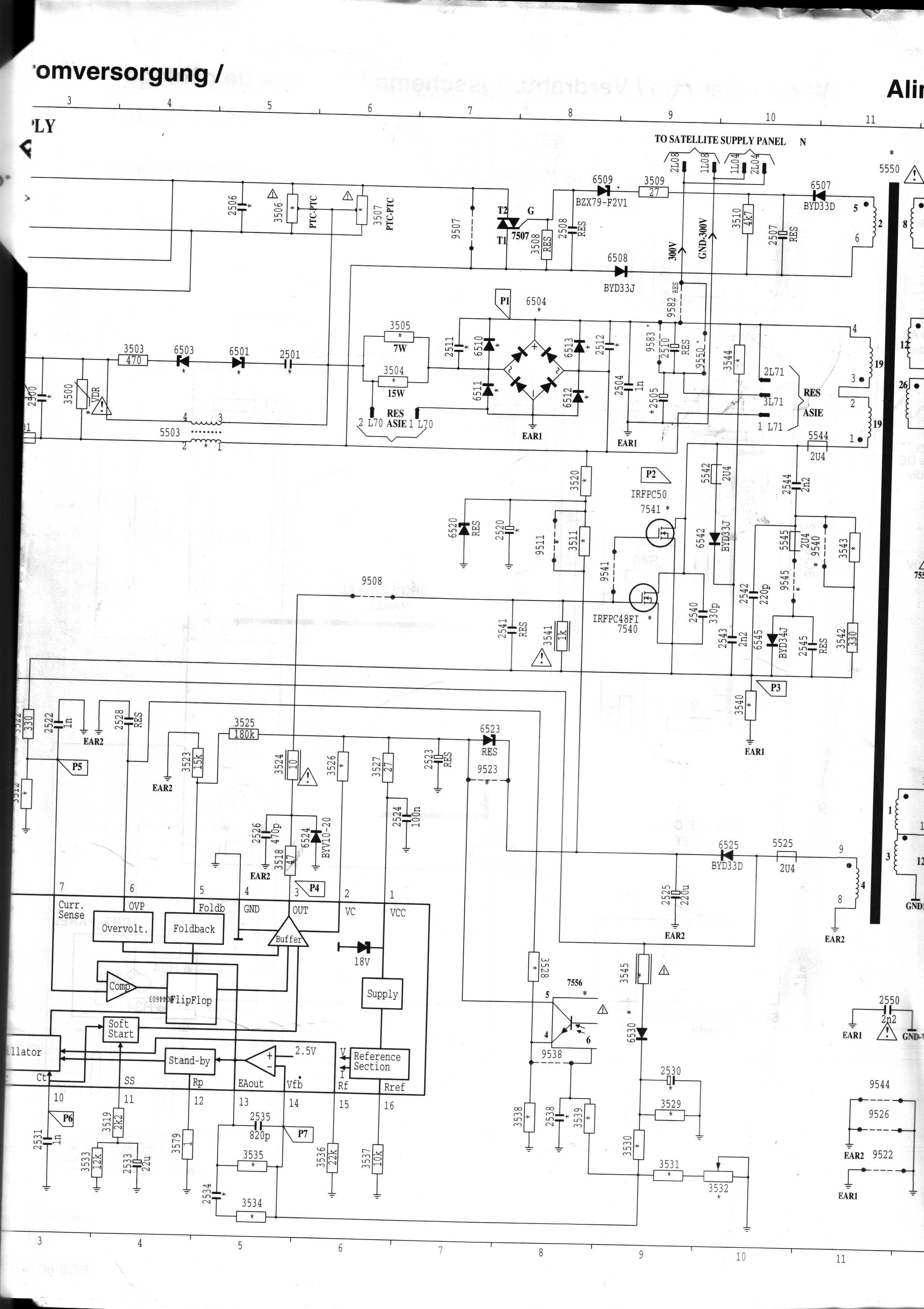

boarder Geplaatst: 16 november 2004 Geplaatst: 16 november 2004 Bijgevoegd vind je het schema. Controleer de 7540, 7541 , 3524 en de verschillende componenten in de voeding op kortsluiting! Succes.
