Geen of vervormd geluid uit 28PV976

[Gast]

Hallo,



deze matchline tv geeft op dit moment geen geluid. Ik hoor wel een duidelijke brom als ik het volume harder zet.

er is wel normaal beeld.



beeld en geluid via de scart plug komt wel goed door.



Kheb helaas geen schema's maar wie kan mij helpen met een advies.

<img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

[percies]

Tuner is defect. Dus of een nieuwe tuner plaatsen, of een aantel elko's gaan vervangen. met name de kleine 2,2uF elkootjes

[Steve]

voor inkoop prijs heb ik hier wel een nieuwe tuner voor je (28 euro)

[Gast]

Verlopen Elco's kan natuurlijk maar zo, want zo te zien is de TV wel al wat jaren oud.



Waar moet ik specifiek voor die kleintjes zoeken.

Is het in tunerblikje of erbuiten ?



***********************************************



En ik ga eerst zelf knutselen, maar ik reserveer die tuner maar wel effe.

[percies]

Uiteraard in de tuner , betergezegd in het Middenfrequent.

De "tuner" bestaat uit 2 gedeeltes, de eigenlijke tuner , met daarachter het middenfrequent.

[boarder]

is je typenummer wel juist? Ik kan dit chassis niet vinden. Uit je beschrijving een 2B-chassis??

[Steve]

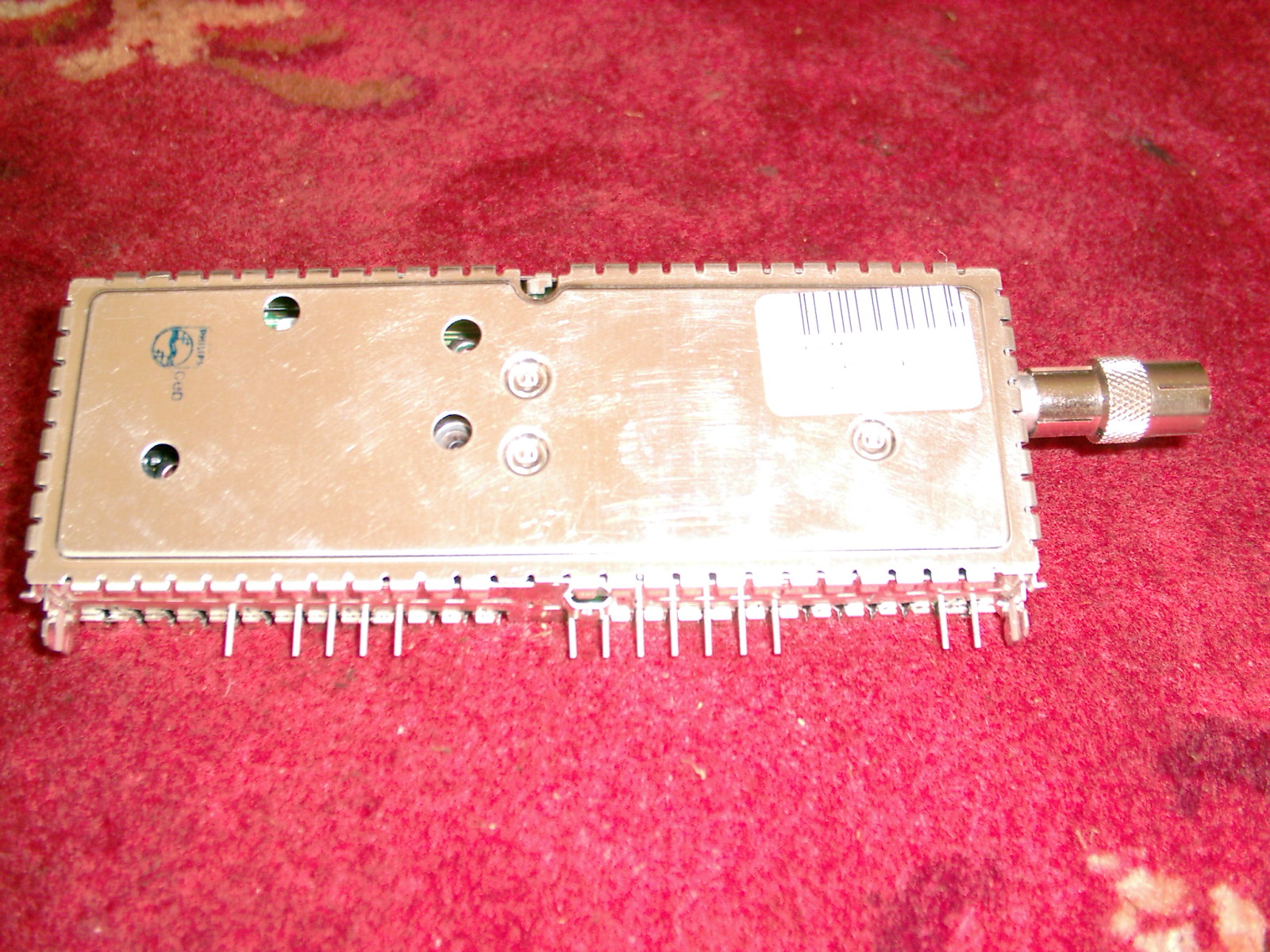

28PV7976 is een fl chasis hierin zit de FE616sq tuner in daar is als vervanger voor gekomen de FQ916me (een oude FE616sq heb ik hier ook nog wel liggen uit een sloop tv,die tuner is goed,maar daar geef ik geen garantie op.die mag je gratis ophalen )

[janbalmer]

Het is inderdaad een verkeerd type! moet zijn: 28PV7976/20B

[Gast]

Mooi tapijtje achter die tuner !



Nou de de klus staat gepland voor donderdagavond.

Dan gaat ie open en zal ik me ens verdiepen in het vinden van de elco's.



Wordt vervolgt.......

[Gast]

Tot mijn negatieve verrassing heb ik ontdekt dat ik een verkeerd TV Typenummer heb opgegeven.

Dus heeft de "rokende soldeerbout" reaktie gegeven op het verkeerde TV type!

Het juiste type is:



28PV7976/20B ipv het tot nu gebruikte 28PV976/20B

.......^

[boarder]

Controleer eerst de TDA3856 voor je de tuner hersteld / is een hele karwei.

[Steve]

de tda 3856 zal het niet zijn,de fout zit in de tuner

[percies]

Mee eens, tda 3856 naar mijn weten nog nooit defect gehad. Dit in tegenstelling tot de vele tuners die altijd defect zijn bij brom/geluid/balans fouten.

[janbalmer]

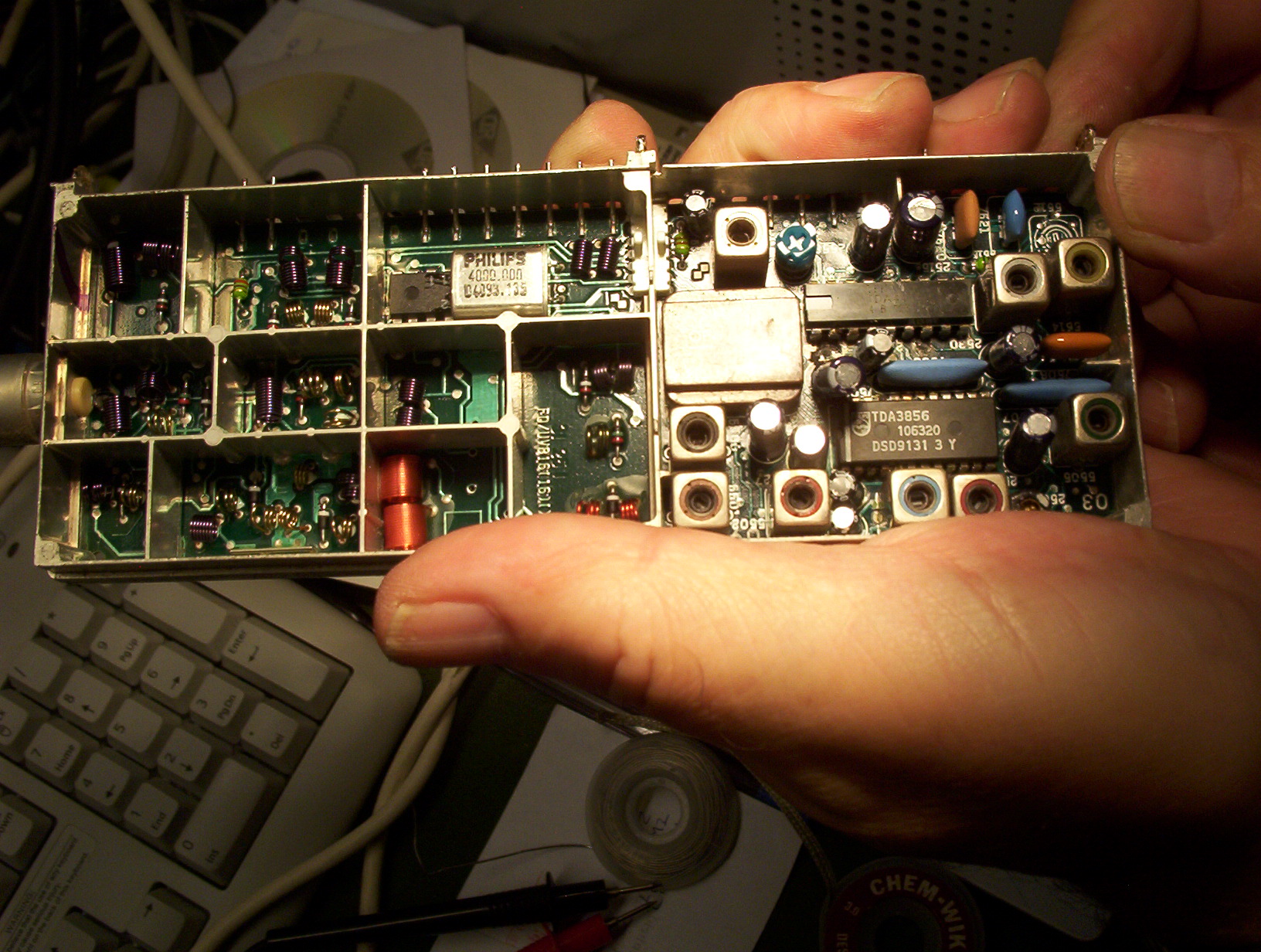

Samen met DSR9500 de tuner eruit gehaald.

In de bijlage een foto.



Het is een type FQ816ME / IF KR12 13812

12NC is 3122 237 10491



uitsolderen was even een klus, maar toen we hem open hadden zagen zwarte vlekken, rond de TDA4439, bij pen 2,3 en 5,6.

En bij de TDA 3856 bij pen 22,23.



Dus er is iets meer aan de hand dan de elcotjes, want die zien er "schoon" e zijn niet gesprongen oid.



Ik ben benieuwd of de hierboven aangeboden tuner(s) compatible zijn.



Wie kan daar antwoord op geven ?

[Steve]

vervang de elco`s maar (je kan niet op het uiterlijk afgaan !) bij een verlopen weerstand zie je ook niets vreemds.
