philips k40 die niet opstart.

[jeevanhoof]

hoi,



ik heb hier nog een K40 die niet opstart.



Het display geeft E3 en de HS hoor je "sjirpen" na opstarten gedurende een minuut of twee. Het stand-by ledje licht ook lichtjes op. Daarna wordt alles stil de melding E3 blijft.



Voeding lijkt in orde, als ik de BU losleg komt de 140V op. Anders komt ze niet hoger dan +/- 40V.

Als ik de voeding belast met een lamp, dan brand deze. 11V is aanwezig.



Heb alles al nagezien rond de BU . Sinc pulsen komen toe op de basis.



Iemand nog een idee voor ik deze naar de eeuwige jachtvelden verwijs.



mvg

[Steve]

dan is het de lijntrafo

[Steve]

ik neem aan dat je de BU wel gemeten hebt ?

[Jan Ambers]

De linedriver zit op de voedingsprint onderaan, kijk es met de scope of er wel drive is...

Tor is een BD..., en de collectorweerstand durft wel eens onderbreken, een groene R...

[jeevanhoof]

hoi,



BU is oke, line driver en weerstand is oke.



Ik dacht ook aan de trafo, maar ik heb bij dit type toestel nog niet veel gehoord van defecte trafo's.



Maar ik doe het ook maar als hobby.



Dat wordt dus een toestel voor het containerpark.



Bedankt voor de reacties



mvg

[Jan Ambers]

Hoe ziet stuursignaal lijneindtrap eruit?

Is dit een mooie blokgolf, maak dan afgeleide THT spanningen los, om ev kortsluitingen (overbelastingen) eruit te halen, pas dan is trafo aan de beurt...

kost ca 20E...

[Steve]

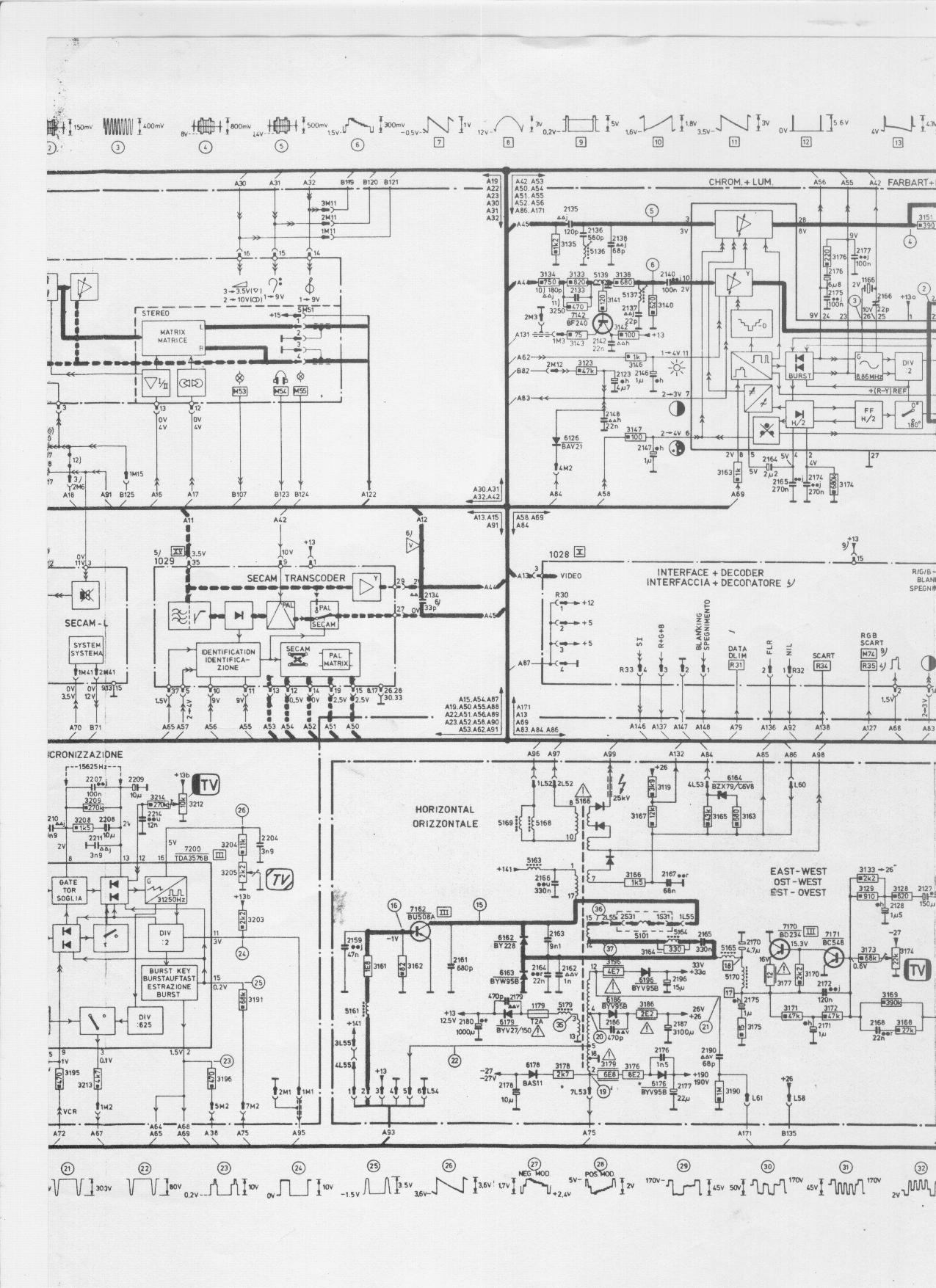

de weerstand pos 3161 kan onderbroken zijn,maar heb je wel een scoop ?zo ja en meet je geen sturing en de weerstand is goed ,volg dan de weg trug naar de stuur trafo

[jeevanhoof]

hoi,



ik krijg dus een vrij mooi stuursignaal op de basis van de bu als ik deze los leg.



Ik moest hem maar nazien, en als hij kon gemaakt worden zonder veel kosten, dan mocht hij gemaakt worden, anders ging hij de deur uit. Dus veel tijd ga ik er niet meer insteken



Het blijft natuurlijk wel een fijn toestel om aan te werken



Trouwens de 300V elco was ook al uitgelopen en een aantal jaren terug nogal heb ik ook al wat elco's moeten vervangen.



De tv reukt wel lekker ondanks de stof die erinzit, hij komt nl. uit een kapsalon.



bedankt voor de tips
