Fredsworld Geplaatst: 28 november 2004 Geplaatst: 28 november 2004 Hallo Heren, Mijn Eizo Flexscan F57 heeft zijn werkzaamheden gestaakt terwijl die nog gewoon in gebruik was.Ineens gaat Power ledje knipperen oranje van kleur, en heb ik dus ook geen beeld meer. Daar ik het niet meer wist waar ik deze fout zoeken moet had ik hem aan de kanten gezet. Na 2 weken de draad weer opgepakt, sluit ik de monitor aan en ja tot mijn verbazing werkt de monitor gewoon. Monitor heeft een 4 uur gewerkt en doet nu helaas weer hetzelfde. Wie heeft er een oplossing voor mij wat het zou kunnen zijn? Als ik de monitor aanzet wil deze opstarten dus brand het groene ledje en dat is het moment dat de monitor een puls moet krijgen voor de hoogspanning. Helaas is er die niet. Ik heb de nodige elco;s al vervangen zowel in de voeding als in het hoogspannings gedeelte. Helaas zonder resultaat. Iemand hier een mogelijke oplossing? Groetjes Freddy
Fredsworld Geplaatst: 30 november 2004 Auteur Geplaatst: 30 november 2004 Heeft er nu niemand een (mogelijke) oplossing? Is er iemand die er misschien ook een schema van heeft
Ome Merde Geplaatst: 30 november 2004 Geplaatst: 30 november 2004 ik heb hetzelfde eens gehad met een Eizo F(weet-ik-niet-meer) 19" CRT, na een tactische klap op de behuizing deed ie het weer. ik weet het, geen oplossing, maar voor mij toendertijd wel <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> merDe deze ruimte is te huur
Jan Ambers Geplaatst: 30 november 2004 Geplaatst: 30 november 2004 Ik ken die monitor niet! Maar uit ervaring, zou ik je aanraden eens te kijken naar de stroombegrenzingsinstelling en de straalstroombegrenzing... Ik denk aan een verlopen van de instelling, en de monitor die in beveiliging gaat...
adam76 Geplaatst: 1 december 2004 Geplaatst: 1 december 2004 deze schermen hebben een vrij gecompliceerd chassis. ik heb het gehad met een zelfde model en dit probleem heb ik niet op kunnen lossen, ook het reparetie bedrijf kon hier weinig meer aan repareren. die van mij was toen rijp voor de sloop. het service doc heb ik toen niet kunnen bemachtigen. omdat men er toendertijd vreselijk veel geld voor vroeg. Dreambox 7000 / DM500 / Samsung9500 VIA CI / 0.3 lnb / 85 cm schotel ( 20"west to 45 east ) z=z^2 +c
Fredsworld Geplaatst: 1 december 2004 Auteur Geplaatst: 1 december 2004 NA het straalstroombegrenzing en stroombegrenzing gecontroleerd te hebben wat hierboven beschreven/aanbevolen werd heeft echter niet mogen lijden tot de reparatie ervan. Hij doet het nog niet helaas, Nog meer tips zijn welkom. Ook een lamp op de Collector en Emiter van de hoogspanningstor mag niet baten, lamp blijft gewoon uit. Ideeen zijn welkom. Of wil iemand deze repareren voor mij. Groetjes Freddy
Jan Ambers Geplaatst: 1 december 2004 Geplaatst: 1 december 2004 Leg je horizontale afbuigingspoel los, en belast de voeding de 140V met een 60W lamp... Brandt de lamp (met 140V op haar klemmen) dan is de voeding OK... Brandt de lamp niet, dan is de voeding defekt! De horizontale afbuiging moet wel los, anders te groot verbruik... samen met de lamp zou de voeding in beveiliging gaan!
Fredsworld Geplaatst: 1 december 2004 Auteur Geplaatst: 1 december 2004 Heb het bovenstaande opgevolgd. Stekker afbuiging eruit getrokken en lamp parralel over de secundaire voedings elco gehangen. Bij inschakelen van monitor licht de lamp 1 keer op en valt die in beveiliging. Oranje led knippert weer. Hoor graag nieuwe suggestie of waar ik het nu zoeken moet. Elco's had ik al vervangen. Groetjes Freddy
Jan Ambers Geplaatst: 1 december 2004 Geplaatst: 1 december 2004 Hoe licht de lamp op: vollen bak, zelfs geweldig hard of "zachtjes"? Vb 300V of 140V ? Zonder schema is het moeilijk vissen... De fout zit dus hoogstwaarschijnlijk in de voeding! Kan je de voedingsspanningen isoleren? Ik vermoed dat er 3 zijn: de 5 en 12 en 140V ? Ev de geïsoleerde voedingen ook lichtjes belasten met een weerstand... vb de 5V 0.5A en de 12V 200 mA en de 140V met de lamp. Er zit waarschijnlijk ook een thyristor in, en die wordt gestuurd: die AFLEGGEN of eruitsolderen, als de VOEDING GEÏSOLEERD is! Dan kan het geen kwaad dat een spanning oploopt! Nu de spanningen meten! Opletten voor sluitingen!
Fredsworld Geplaatst: 1 december 2004 Auteur Geplaatst: 1 december 2004 Na een avondje van hobbyén zijn we weer wat verder. Fout zit dus in de voeding en zit inderdaad ergens bij de Thyristor(AN7712). De thyristor hang toch met de G(ate) ergens richting hoogspanning? Heb aan onderzijde 7 smd diodes eraf gehad en gemeten allemaal oke. ook de Elco's zijn daar vervangen. De lamp blijft nu netjes branden en gaat na een seconden of 3 a 4 uit. Tja suggesties zijn nog steeds welkom. Groetjes Freddy
Jan Ambers Geplaatst: 2 december 2004 Geplaatst: 2 december 2004 Je zal even moeten fikvlooien, en het schema rond de thyristor moeten hertekenen.... Meestal wordt er een spanningsdeler gebouwd via diodes en met een zener "geclampt", gaat de spanning boven de zenerwaarde, dan slaat die door en gaat de thyristor doorslaan= crowbar protectie. Soms staan verschillende diodes serie en maakt men zo de spanningsdeler.... Dus uitvlooien is de opdracht, en een zenerdiode die beschadigd is best vervangen! Je meet de diodewerking maar het zenergedrag is veranderd! Als de thyr eruit is blijft de lamp branden? Ik neem aan ca 140V ? Als de gate "zweeft" is vertraagd doven lamp mogelijk, je kan de gate aan de gnd leggen of eenvoudigweg de thyr eruit!
Fredsworld Geplaatst: 2 december 2004 Auteur Geplaatst: 2 december 2004 De lamp blijft een 4 a 5 sec branden zonder thyristor. Dit lijkt me goed daar de startpuls er is voor de hoogspanning. De lamp brand ook goed. Zenerdiode heb ik inderdaad gemeten en die meet zoals een hele zenerdiode behoort te zijn. Ga vanavond even kijken of ik kan uitvogelen hoe de Gate richting hoogspaning loopt. Thyristor meet ook heel overigens, meet geen sluiting. Nog meer ideeen/sugestie's zijn welkom groetjes Freddy

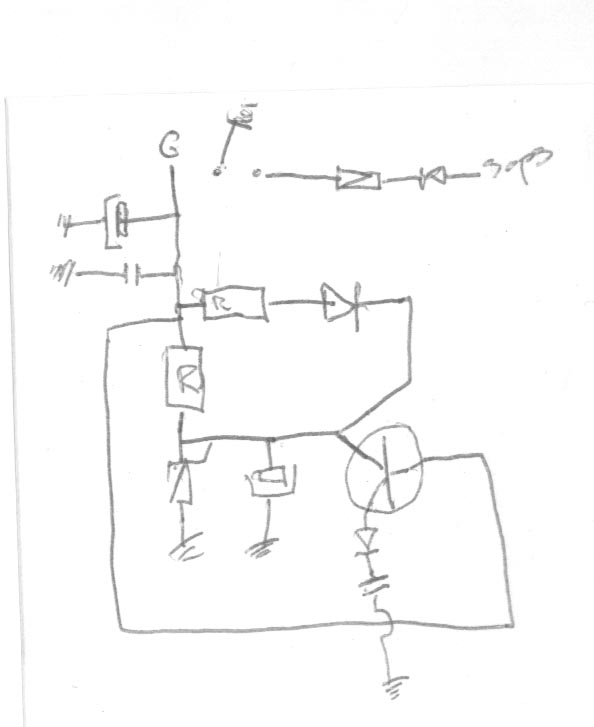

Fredsworld Geplaatst: 2 december 2004 Auteur Geplaatst: 2 december 2004 Heb zojuist schema stukje zitten te tekenen, ga hem zo inscannen en bij posten, moet lukken denk ik. Alleen de Thyristor(AN7712F) blijkt geen Thyristor te zijn!!! Volgens het Jeager Elektronik transistorboek blijkt het een 12v spanningsregelaar te zijn van 1 amp. Vindt het een beetje raar, maar kan dit kloppen? Groetjes Freddy
Fredsworld Geplaatst: 2 december 2004 Auteur Geplaatst: 2 december 2004 NA zojuist weer er evenmee bezig te zijn geweets, is het definitief een 12 volt spanningsregeleaar. Deze 12volt regelaarstuurt daar weer een 5 volt regelaar aan. Deze 5 volt regelaar is een PQ05RF11 Na nader onderzoek blijkt dit een 5 volt regelaar te zijn met een aan uit functie(voor protectie). De voorgaande suggesties kloppen dus niet daar er geen Thyristor in het spel is. Niuewe suggesties zijn welkom. Groetjes Freddy
Jan Ambers Geplaatst: 2 december 2004 Geplaatst: 2 december 2004 De monitorvoeding is toch een schakelende voeding met 140V voor LOT(THT), 12 en 5V of is het een lineaire voeding? Ik vermoed een schakelende.... Zonder schema kan ik alleen maar tips geven en trachten te bepalen of de fout of in de voeding (meest voorkomend) of in de rest van de schakeling (meestal THT of Vertikale eindtrap) zit... Is het een schakelende voeding, dan zit er een veiligheid in! Die veiligheid kan op meerdere methoden gerealiseerd worden, meestal wordt de oscil stilgelegd, dit kan door de optocoupler of zijn voedingspann te gaan beïnvloeden, en de thyristor als die er in zit gaat veelal de 140V kortleggen, dan is de voeding in overbelasting en gaat de veiligheid werken...of men werkt met de thyr op het oscillator circuit... Kan je via google aan geen info van dit type geraken?
