Wavefrontier T90 elevatie instellen

[Gast]

Hoi,

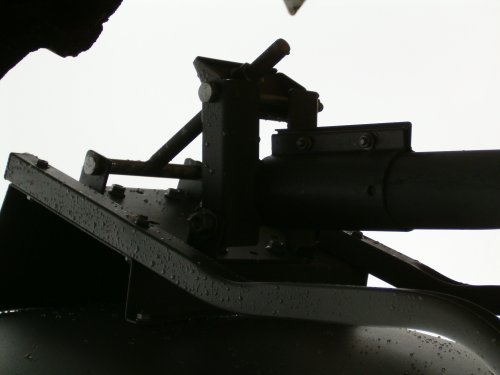

Ik heb eergisteren een wavefrontier in elkaar gezet en aan de muur gehangen. Nou wilde ik de elevatie hoek instellen op 30 graden maar tot mijn verbazing heb ik een hele andere beugel en geen schaal verdeling erop.

Ik moet de elevatie instellen met een grote bout.



Hebben meer mensen dit ?

En betekend dit dat het een oud of mischien een nieuwer model is ?



Foto als bijlage toegevoegd.



Groetjes,





Lex

[Gast]

Hi

volgens mij is e een nieuw model, bij de oude moest je het met van de gluiven in maan vorm doen ( niet makelijk met een T90 ). Bij mij staat de schotel een klein beetje voor over. moet een goed uitgangs punt zijn. maar met die moer kun je de elevatie perfect instellen zondr dat je de scotel vast moet hoeden en dan noog eens de moeren van de borging vast te zetten.



AmigoB,

[TerranoIII]

Hallo Dreamlex,

Deze schotel heb ik onlangs voor een vriend van mij afesteld, het is een prima kwaliteitsschotel en het lange draadeind kan men de elevatie goed afstellen.

Als je goed kijkt staat aan de linkerzijde een schaalverdeling vanuit achter de schotel gezien.je kan voor te beginnen de elevatie op 97graden stellen.dan helt hij ligtjes naar voren.Kijk eens bij jerommeke op de site daar vind je alle gegevens hoe je het moet doen.

M.V.G.TerranoIII

[Gast]

Hoi,



Bedankt voor jullie reacties.

Ik heb nog eens goed gekeken maar er staat echt geen schaalverdeling op mijn beugel.

Het werkt inderdaad heel prettig met zo'n bout.

Schotel staat nu een klein beetje uitgericht heb er nog maar 1 lnb op zitten (astra 19,2).

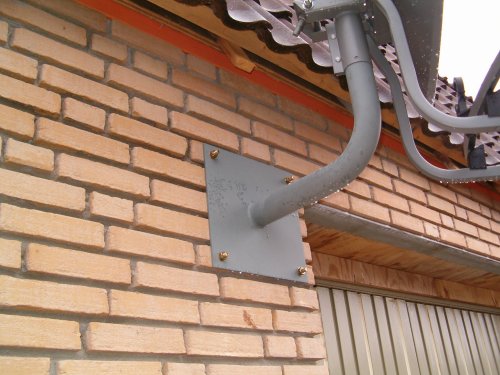

Ik heb overigens de muurbeugel samen met een vriend zelf gemaakt van een uitlaatpijp en een stuk staal. Ook hebben we in de beugel een gat zitten van rond 60 voor alle kabels. En met zinkspray gespoten, welke overigens exact de kleur is van mijn wavefrontier.



Ik heb een plaatje als bijlage toegevoegd.



Groetjes,





Lex

[SatDonkey]

Ik heb exact dezelfde, is idd een niewer type. Zorg ervoor dat de schotel bijna rechtstaat, het lijkt zelfs dat ie naar beneden gericht staat.

[crazymans]

Citaat:

Ook hebben we in de beugel een gat zitten van rond 60 voor alle kabels.

Kun je dat eens uitleggen?

Ik ben erg benieuwd hoe het je vergaat (ik wil dit ook volgend jaar gaan doen). Wat zijn je uiterste 2 satellieten?

[Gast]

Citaat:

Citaat:

Ook hebben we in de beugel een gat zitten van rond 60 voor alle kabels.

Kun je dat eens uitleggen?

Ik heb eerst een gat gemaakt met een decoupeerzaag van rond 60 in het midden van de staalplaat (6mm), daarin de uitlaatpijp bocht haaks gezet.
Daarna rondom aan elkaar gelast met een TIG apparaat (rvs toevoeg materiaal), ook aan de achterkant van de plaat.

Zo kan ik alle kabels door de beugel naar binnen voeren.
Op deze manier kan ik de switches binnen in de schuur hangen. Minder last van vocht bij een hoop connectoren en switches.

Citaat:

Ik ben erg benieuwd hoe het je vergaat (ik wil dit ook volgend jaar gaan doen).

Leuk <img src="/ubbthreads/images/graemlins/smile.gif" alt="" /> Ik ben erg tevreden tot nu toe. Ik kan wel een nieuw draadje openen met mijn bevindingen, als daarvoor interesse is.

Citaat:

Wat zijn je uiterste 2 satellieten?

Dit is michien wat offtopic, maar ik heb uiterst gekozen voor 28 oost en 30 west.

Midden is dan 1 west Thor

Groetjes,

Lex

[crazymans]

Hele fraaie oplossing! Alleen oppassen dat er geen water in de buis kan lekken want dan loopt het zo je woonkamer binnen!



Mijn huis staat een 1/4 slag gedraaid! Ik kan alleen oost (+thor).

[el bobo]

nou moet ik vertellen dat ik de thor,astra1,sirius en hotbird erop heb uitgericht maar krijg het bijna tot woede aan toe niet voor elkaar om hem uit te richten met verlengpijpjes of wat dan ook dat ik de astra2 tot en met de hispasat erop krijg.

HEEL IRRITANT!!!!

dus als iemand er een goeie stappen plan bij heeft met de benodigde foto's die duidelijk laat zien hoe schuin hij voorover moet hellen enz.

ben ik zeer dankbaar <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />.



mvg.

el bobo

[Gast]

Hoi,





AlanS heeft een behoorlijk goede beschrijving gemaakt



die staat hier



Ik ga deze week ermee verder en zal ook hier mijn bevindingen en foto's posten



Hou de moed erin <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />



Groetjes,





Lex

[el bobo]

ik denk toch dat ik het anders ga afstellen...

eerst met de thor als midden.

en dan gaande weg de satelieten vastzetten naar de hispasat....?

want ik heb steeds de astra 2 en hispasat tegerlijk geprobeerd op te zoeken maar dat wil niet zo goed lukken.

ik ben geen snelle opgever,dus zal er erg lang mee zitten etteren als het me niet lukt <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />.

is er mischien hier iemand die uit almere of omgeving komt die tijd en zin heeft in een biertje.

en ervaring heeft met wat gepuzzel met een waveT90 uiteraard.

dan rol ik alvast de rode loper uit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />.



mvg.

bob

[bromtol]

hè, hè.



eindelijk de raad van dreamlex opgevolgd en de handleiding van alanS gelezen?



op die manier is het - als je het voor de eerste keer doet - in twee uur met je vingers in je neus gepiept. probleemloos van 28 oost tot 30 west, tenminste met een vrij uitzicht.

en als je dan de volgende keer iemand anders weer helpt lukt het je in een uur.



het was dat we pas om drie uur in breda verschenen anders hadden we een demonstructie gegeven, maar de handleiding is net zo informatief.



bromtol

[RobertDeNiro]

Ik heb ook een 2e generatie T90 en zit ook met de elevatie. ik krijg helemaal geen signaal (gebruik inmiddels de signaalmeter van m'n dm5620 en die doet het) maar ik weet niet precies hoe je die elevatie hoek moet nemen. Volgens berekeningen is het voor mijn woonplaats Amsterdam 28.6 graden (om en nabij) maar vanaf welk punt moet ik 28.6 graden nemen? Welke punten van de schotel vormen deze hoek?

[el bobo]

@bromtol



die van allanS had ik al een tijdje geleden gelezen maar desondanks lukt het niet...

ik weet zeker dat ik wat fout doe maar weet nog steeds niet wat.

en als de foto's recht van de zijkant genomen waren had je er nog wat aan om voor het zicht dat ding afstellen.

maar helaas is het allemaal van boven/zijn kant enz... genomen.

en inderdaad is het makkelijk als je het gedaan hebt.

maar ja,hadden we allemaal zo'n mazzel als jij de eerste keer met dat ding.



mvg.

[Gast]

Citaat:

eerst met de thor als midden.

en dan gaande weg de satelieten vastzetten naar de hispasat....?



Je begint met Thor 1 west in het midden van de schotel en daarna pak je de buitenste satellieten op de rail. Astra hangt precies op het randje van de rail maar anders neem je Hotbird als uiterst oost en 18 west als uiterst west.

Zorg dat deze 3 satellieten beeld geven en dan kun je de andere lnb's er zo tussen schuiven en werkt dat meteen. Daarna begin je met de uitbreiding van 28 oost en 30 west.
