Actuator hoe instellen?

[Catalán]

Ik wil een schotel op het dak zetten,een schotel van 1.20m op een tegelvoet met een actuator. (18 inch)

Ben ik juist als ik uitricht op sirius (5° oost),en de arm van de actuator moet in het midden staan...?

[harry37]

Ja.





(Er van uitgaande dat je de hele boog (nul graden elevatie oost tot 0 graden elevatie west) kan en wil ontvangen en de actuator/polarmount-combinatie dat ook kan.)

[Catalán]

Nog enige tips?

[prutsie]

Tip



Ijzer is ijzer. Of je nu een polarmount met actuatormotor af moet stellen of een diseqc motortje, het principe is gelijk. Je zal alleen even in de handleiding van je polarmount moeten kijken wat de elevatie en wat de inclinatieinstelling is.



succes,

Peter.

[Catalán]

Citaat:

Ja.


(Er van uitgaande dat je de hele boog (nul graden elevatie oost tot 0 graden elevatie west) kan en wil ontvangen en de actuator/polarmount-combinatie dat ook kan.)

Dus als ik je goed begrijp,als ik instel op sirius staat de schotel ineens goed voor de rest van de satellieten? Dus als ik dan naar het oosten of westen ga moeten ze allen goed binnenkomen?

[pietsky]

Hallo Catalaan



Ik zal proberen het e.a uit te leggen.

Eerst natuurlijk de tegelvoet met al het gewicht geheel waterpas stellen, dus aan alle kanten van de paal, waar de polarmount op komt.Nu de polarmount met schotel monteren waarbij het geheel niet vastgezet mag worden, probeer eerst nu sirius te vinden, schotel moet dan in zogenaamde 0 positie staan, de liggende houders van de lnb moeten in deze positie geheel waterpas zijn, dwz als je een waterpas van l naar r over de houders legt moet dit waterpas zijn, belangrijk, stel ook gelijk de elevatie in deze positie af van de schotel.

De actuator is nog steeds niet bevestigd aan de schotel, het installeren van de actuator aan de polar mount kent twee opmerkingen als er twee bevestigings gaten zijn dan zal je de buitenste bevestiging met 18'moeten hebben met een kleinere het binnenste gat, nu wordt er bij de channelmaster een J'' dimension opgegeven dit is de afstand vanaf hart bevestiging aan de schotelarm naar de bevesting van de actuator zelf aan de polarmount,deze zijn



20'- 45'latitude en 45'- 70'latitude



210 mm 220mm



dit geld bij een actuator van 18'inch



ik hoop dat het duidelijk genoeg is voor je.



Veel succes.

[Catalán]

Citaat:

Tip

Ijzer is ijzer. Of je nu een polarmount met actuatormotor af moet stellen of een diseqc motortje, het principe is gelijk. Je zal alleen even in de handleiding van je polarmount moeten kijken wat de elevatie en wat de inclinatieinstelling is.

succes,
Peter.

Bedankt voor de ''tip'',maar heb geen handleiding van de polarmount,daar deze 2e hands is aangekocht...

[Catalán]

@pietsky



Alvast bedankt voor je reactie.. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> Heb toch nog een paar vraagjes voor je want een en ander is nog niet duidelijk...



1-Is het de lnb-houder die waterpas moet staan?

2-je spreekt van 2 bevestigingsgaten? bij mij zijn er vier,3 grote en 1 kleine.(zit momenteel in het buitenste grote gaatje)

3-210mmm 220mm,bedoel je daartussen? Dus van het hart(midden) van de klem die de motor klemt tot het gaatje waar de motor vastzit aan de polarmount?

4-elevatie is dat van de polarmount?Zoja,er staat bij deze geen enkele getal af te lezen,blank metaal...

Alvast bedankt

[locutus]

Citaat:

1-Is het de lnb-houder die waterpas moet staan?
2-je spreekt van 2 bevestigingsgaten? bij mij zijn er vier,3 grote en 1 kleine.(zit momenteel in het buitenste grote gaatje)
3-210mmm 220mm,bedoel je daartussen? Dus van het hart(midden) van de klem die de motor klemt tot het gaatje waar de motor vastzit aan de polarmount?
4-elevatie is dat van de polarmount?Zoja,er staat bij deze geen enkele getal af te lezen,blank metaal...

1 men bedoeld hier de armen die het meest horizontaal lopen (normaal heb je er drie, 2 ongeveer horizontaal 1 schuin naar beneden)
2 ikzelf begrijp hieruit de 2 gaten in de verbindingsarm vanaf de bevestiging van de arm aan de schotel, tot het uiteinde van de arm waar het uiteinde van de actuator aan vast zit. Heb je er soms een foto van die je hier kunt plaatsen?
3 midden van de klem aan de bevestiging op de polarmount, tot midden van de klem op het uiteinde van de actuator
4 dat zal zoeken worden tot je het juist hebt, neem eventueel een analoge ontvanger, hier zie je gemakkelijker het signaal komen en gaan


Ikzelf heb 2 bijkomende vragen/opmerkingen:

-Uit punt 3 blijkt dus dat het exacte midden van de actuator geen rol speelt. De actuator moet gewoon bevestigd worden op de afstand die overeenkomt met de breedtedtegraad waar de schotel zich bevind.
MAAR, de bevestiging van de actuator aan de polarmount kan toch VERSCHOVEN worden over de actuator???????
Waar zet je dan de VERSHUIFBARE bevestiging?

-Is er gevaar dat men een actuator te ver uit stuurt, dit met een losse actuator, NIET aan polarmount bevestigd?

NOTA: Ik denk dat dit gevaar niet bestaat, heb het idee dat hardware limieten maar tot een maximum kunnen gaan, zal het deze middag uit proberen.


Grtz

[pietsky]

Citaat:

Is er gevaar dat men een actuator te ver uit stuurt, dit met een losse actuator, NIET aan polarmount bevestigd?



Ja dit nooit doen ivm begrenzing van actuator deze zal daar door heen gaan met alle gevolgen van dien.

De twee bovenste bevestigings stangen van de schotel naar de lnb houder deze moeten in de 0 pos waterpas zijn.



De jack power bar is degene waar evt twee gaten zitten hoe groter de actuator des te meer je naar buiten gaat om hem te bevestigen aan de arm of bar.



de maat 210 220 is de afstand van de bevetiging actuator tot het gat aan de arm of bar dit is juist. deze maat wordt opgegeven met geheel ingetrokken actuator dus als hij het korts is.



Ik zelf heb een org channelmaster waarbij de installatie c.q gebruiksaanwijzing geheel gedocumenteerd is, ik zal even kijken of het mogelijk is om foto,s te maken van de installatie bij mij thuis.



Veel succes <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[pietsky]

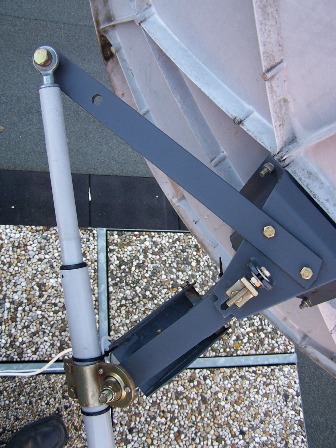

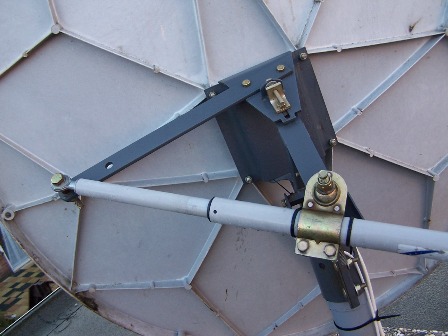

foto's

[locutus]

Citaat:

de maat 210 220 is de afstand van de bevetiging actuator tot het gat aan de arm of bar dit is juist. deze maat wordt opgegeven met geheel ingetrokken actuator dus als hij het korts is.

Als ik het goed begrijp:
1 Actuator helemaal inschuiven
2 Schuifbare bevestiging op de actuator omhulling (vaste buis), verschuiven tot je de juiste maat hebt. (210mm of 220mm naargelang de lengtegraad waar je
je bevindt, voor de Benelux dus 220mm)

Blijf ik dan toch met de vraag hoe vind je de uiterste limieten en het exacte midden van de actuator??

Citaat:

Ik zelf heb een org channelmaster waarbij de installatie c.q gebruiksaanwijzing geheel gedocumenteerd is, ik zal even kijken of het mogelijk is om foto,s te maken van de installatie bij mij thuis.

Kun je de handleiding eventueel inscannen om mogelijks toe te voegen aan de database?

Thanx

[pietsky]

ga het proberen inscannen, maar de maat 210 of 220 moet gebruikt worden als de schotel dan geheel naar het oosten staat gericht, dit is een maat als hij geheel ingetrokken staat, dus dan is de actuator op zijn kortst.

[locutus]

Citaat:

ga het proberen inscannen, maar de maat 210 of 220 moet gebruikt worden als de schotel dan geheel naar het oosten staat gericht, dit is een maat als hij geheel ingetrokken staat, dus dan is de actuator op zijn kortst.

Moet natuurlijk lukken, mijn arm zit andersom. Minimum lengte heb ik bij west.
Ik zit met een muur die in de weg staat naar westen.

Klopt mijn redenering 220mm voor Benelux, of is het iets van "tussen 210 en 220".

Grtz

[pietsky]

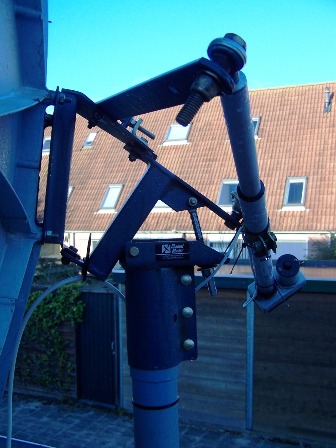

nog een foto
