Motor problemen met X ontvanger en Y motor ?

[Gast]

Ik heb problemen met de motor van de schotel hij reageert niet meer ik heb alle kabels gecontroleerd alles zit goed is er iemand die ook de zelfde probleem heeft gehad of weet iemand wat het is ik probeer hem namelijk ook handmatig te laten draaien maar dan geeft hij de melding "MOTOR FOUT"

wie kan mij helpen?



Alvast bedankt





Groetjes



GS.

[prutsie]

Need more input.



-Wat voor motor (er zijn er zoveel) ??

-wat voor ontvanger ???



Als ik je handtekening zie denk ik een 36 volt actuatormotor die op een Echostar 7000 is aangesloten.



Heb je die setup dan is het simpel, pulsecount niet goed aangesloten, of reed sensor i de motor defect. Hier is al het een en ander over geschreven.



hier hier .



En zo zijn er nog wel meer te vinden.



Of je moet een heel ander type motor en ontvanger hebben natuurlijk. Maar dat blijkt niet uit je bericht, en aangezien we hier niet helderziend of alwetend zijn is het dan handig je vraag toch nader te specificeren.



succes,

Peter.

[Gast]

Citaat:

Need more input.

-Wat voor motor (er zijn er zoveel) ??
-wat voor ontvanger ???

Ik weet echt niet wat voor een motor ik heb <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />
de ontvanger is een Echostar 7000

Citaat:

Heb je die setup dan is het simpel, pulsecount niet goed aangesloten, of reed sensor i de motor defect. Hier is al het een en ander over geschreven.



succes,
Peter.

Je zegt dat het niet goed is aangesloten ik gebruik hem al langer dan vandaag dus ik denk niet dat hij verkeerd is aangesloten misschien dat hij defect is denk ik toch bedankt Peter en sorry voor de gebrekkige informatie <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

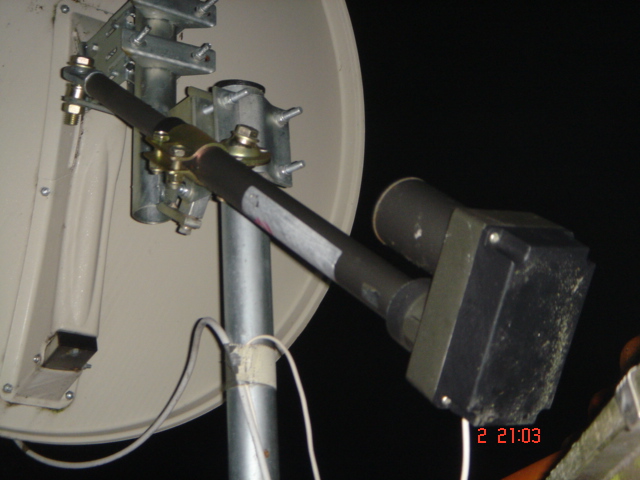

ik voeg er nog een foto bij heb ik net gemaak

Groetjes

GS <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[prutsie]

Kijk, zo'n foto doet meer dan een geschreven a4-tje :-)



Je gebruikt een standaard 36 volt actuatormotor. Hierin zit een reed contact. Dit is een langwerpig dun glazen buisje met 2 stripjes staal die net geen contact maken.

Boven dit reed contact zit een klein rond magneetje. Als het mageetje draait wordt het contact met elke noord-zuid wisseling van het ronddraaiende magneetje eventjes gesloten. Dit geeft de puls aan je ontvanger.



Bij jou is dus zeer waarschijnlijk dit reed contact defect, of de bekabeling defect of verkeerd aangesloten.



Omdat je zelf aangeeft dat de set altijd heeft gedraaid is verkeerd aansluiten dus uitgesloten. Blijft dus over een slechte kabel of een defect reedcontact.



Met een multimeter of goedkoop componententestertje kan je het reedcontact, en de bekabeling simpel testen. Als de motor draait maakt het reed contact immers geregeld even contact.



reed contact in orde.

Motor draait = contact--geen contact--contact--geen contact--contact-- etc....



reed contact of bekabeling defect

motor draait = contact. Motor draait niet = ook contact.



reed contact of bekabeling defect

motor draait = geen contact. Motor draait niet = ook geen contact.



In de laatste 2 gevallen zal je moeten gaan zoeken of het het reed contact is, of je bekabeling. Is het reed contact defect dan kan je deze zelf simpel vervangen. Een reed contact kost ongeveer 1 euro in de onderdelenshop.



succes,

Peter.



Ps. In de links die ik in mijn eerdere antwoord heb geplaatst is ook alles al uitgelegd. Inclusief plaatjes van het inwendige van je actuatormotor, en een plaatje (als bijlage aan dit bericht).

[Gast]

Peter mijn dank is groot ik ben na dit bericht van jou nog niet het dak op geweest (moet ook werken namelijk) maar ik ga het zo snel mogelijk allemaal uitproberen, heel erg hartelijk bedankt voor de duidelijke informatie.



Groetjes



GS <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
