NEUFUNK 2sd2579 defect

[jeevanhoof]

hoi,



ik heb hier een Neufunk T82 G, chassis 11AK19 pro,

waarvan de lijn transistor (2sd2579) stuk was.



Ik heb deze vervangen door een BU2508.

De tv werkt weer maar de BU wordt ôp een 5 tal minuutjes wel heel warm. Ik durf hem niet langer laten spelen, want hoe warm mag deze worden.

Komt dit omdat er geen orginele inzit (schakelsnelheid bv.) of is er wat anders aan de hand.



Trouwens mijn onderdelen leverancier heeft net dezelfde tv binnengekregen, met dezelfde fout, maar bij hem stak er een BU2508 in.

Hij is wel niet zeker dat deze er orgineel inzat, of dat deze al eens vervangen was.

Bij hem sneufelt de BU na een tijdje spelen.



iemand een idee

[percies]

Weet niet of deze er in zit,maar controleer D614 op sluiting BA159 of zoiets.

[MehmetArslan]

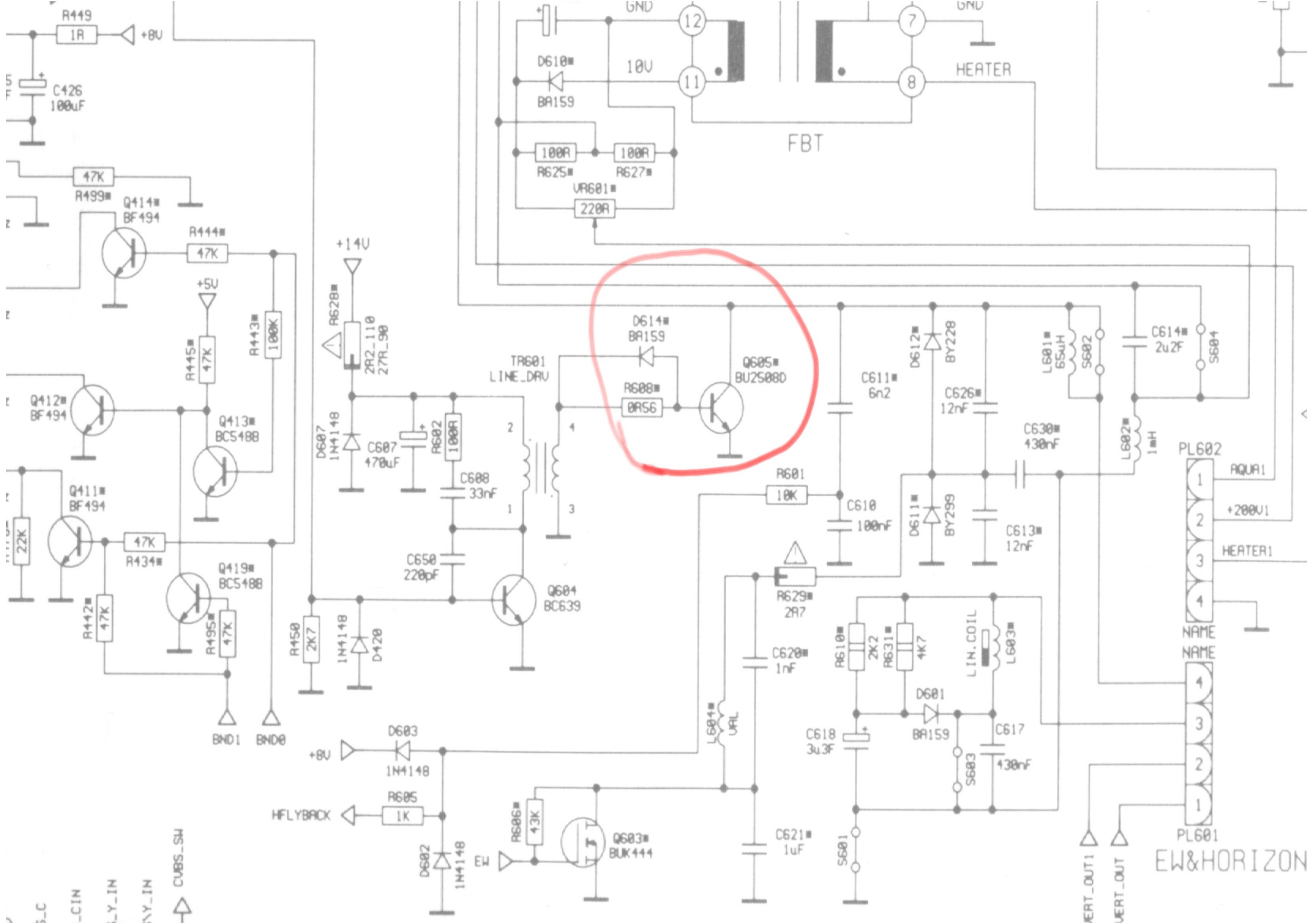

Q605 = BU2508D

D614 = BA159 zoals Frans reeds schreef.

Zie bijlage.



Satwolf

[jakob2002]

De BU2508 45 watt

en de 2sd2579 een 60 watt type

[Steve]

je moet gewoon dezelfde onderdelen gebruiken en geen vervangers !!een bu2508 gaat er ook niet in,wil je toch een bu vervanger er in doen neem dan een bu2508a = 8 Amp 125 w(monteer daarachter wel een mica plaatje!!)

[jeevanhoof]

bedankt al voor de reacties,



ik zal de andere onderdelen deze avond eens nakijken.



Het probleem was dat er bij de ene tv een BU2508AF inzat, terwijl er bij mij die 2sd2579 inzat.



Trouwens de groothandel gaf als vervanger voor de 2sd2579 een type van 140W op.(type weet ik niet van buiten)



Ik zal hem dan toch maar bestellen voor alle zekerheid.



Ik laat nog wat weten



groetjes

[jeevanhoof]

hoi,



de tv heeft een hele tijd (dagen) zonder problemen gespeeld..., tot de vertikale (tda8351) en twee stukken is gesprongen, na +/- 15 minuten spelen.



Ik heb de spanningen gecontrolleerd rond het IC en de 15V voedingsspanning bedraagt 22V.



De 150V was 157V. Deze spanning terug afgeregeld op 150V waar door de 15V nog altijd 18V bedraagd.

De 45V is 46.5V



De TV speeld alweer een paar uren, Ik heb wel de beeld instellingen moeten aanpassen,( breedte en hoogte...).



Ik twijfel aan de HS trafo, de BU wordt wel heel heet, en de 15V is nogal hoog.

Denk ik juist of kan er nog wat anders mis zijn.



mvg

[Steve]

de weerstand R823 zal wel verlopen zijn,daardoor gaat de 150v ook verlopen.

controleer en /of vervang deze weerst = 130Kohm

[Steve]

heb je wel een doc van dit 11AK19 chassis ?

[jeevanhoof]

hoi steve,



bedankt voor het snelle antwoord.

De weerstand is goed.



Ik heb een schema van deze tv, nl 11ak19 pro.

Alhoewel er wel kleine verschillen zijn.

Op het schema staat een BU2508D, met diode dus. Bij mij zit er een 2sd2579 in, zonder diode.

Waar ik mijn onderdelen ga halen, die had net dezelfde tv openliggen en daar zat een BU2508AF in.

De voedingspanningen van de HS trafo staan ook op de print gedrukt.



Blijft de vraag, waarom de vertikale is stukgesprongen. Is het door de te hoge voedingsspanning, of is het door de hitte van de koelplaat. Tegen deze koelplaat staat nl ook de BU. <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />



mvg

[Steve]

iser wel exact 150v aanwezig achter de weerstsand 823,zo niet en is hij hoger,dan is toch die weerstand defect.door die te hoge voeding spanning is ook de spanning op het vert ic te hoog,daardoor is dit ic ook defect gegeen
