Schema voor een alarmschakeling

[Gast]

Ik heb een deur en ik wil dat ik een puls krijg voor een alarminstallatie als de deur langer dan 5 minuten open staat.



Er mag dus geen alarm komen als de deur open en dicht gaat. Pas als de deur echt 5 minuten zonder dicht te zijn geweest open staat wil ik dat hij aanslaat.

Dit leek me heel simpel met een 555 maar dat blijkt toch niet helemaal het geval. Iemand een idee.

[sattinus]

@alanS,



Mischien een tijdrelais opkomend vertraagd?



De tijd begint te lopen bij gemaakt deurcontact,verbreekt deze ,stopt hij weer.

Dus blijft het contact geopend,zal hij na de ingestelde tijd het tijdrelais aanspreken.



Deze zijn verkrijgbaar in verschillende spanningen.



Groeten,



sattinus <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

nee jij bedoeld een soort trappenhuislichtautomaat schakeling en dat werkt niet

[veda]

Alan, daarvoor heb je een hertriggerbare monostabiele multi nodig (standaard CMOS IC)met op de laatste flank een korte MM voor de alarmpuls. Weet niet of 5 minuten haalbaar is wat wel heeeel lang is !



mvg, Dany

[xinetic]

Misschien kun je wel iets doen met een PIC(16F84 of zo) doen.

Lijkt me dan geen onmogelijke zaak, heb je maar 1 input en 1 output poortje nodig en een klein stukje software.........

[percies]

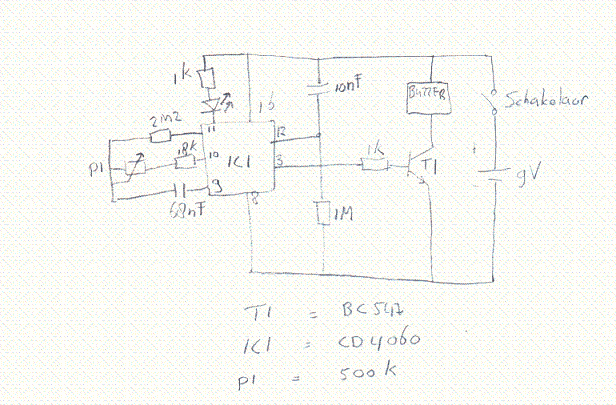

Bedoel je zoiets, paar euro aan onderdelen, en de timer is instelbaar tot 10 minuten



2m2 hangt aan Pin11, en de LED hangt aan pin 7. Is niet goed getekent.



[Gast]

ik ga het even bestuderen.



hierover later meer.

[gerrit B]

Is dit alarmsysteem niet op te splitsen in meerdere secties?

Maak anders een technische zone aan met een vertragingstimer van 300sec

Ik werk zelf in de beveiliging, en vaak los ik dit soort dingen met bovenstaande op.

Is dat niet mogelijk dan kun je het ook simpel oplossen met een hoogohmig relais en een condensator. Is het kontakt gesloten dan laad de condensator op. Is het kontakt open dan zal de condensator het relais van spannig blijven voorzien en via het relais langzaam ontlaaden totdat de spanning te laag wordt en het relais afvalt. Even prutsen met de juiste condensator en klaar.

Kan het kontakt niet zoveel stroom leveren (de condensator trekt even flink wat stroom) dan heb ik ooit eens een print ontworpen die uitstekend in dit soort situaties toegepast kan worden en die zelfs met een natte vinger te schakelen is.

Mocht het niet lukken laat het even weten ik heb zeker nog 2 van die printjes op voorraad, maar omdat er al velen hebben geprobeerd om de werking te ontsleutelen zijn alle kenmerken met ic en torretje ed. verwijdert, maar mits je het alleen voor je zelf gebruikt wil ik het schema wel op de mail zetten.



suc6



gerrit B

[Tech]

Probleem is dat als de deur in ingeschakelde toestand open geweest is je wel degelijk het systeem moet uitschakelen na de in/uit-loop vertraging, dus ook als die op 300 seconden staat moet de zaak op onscherp gezet worden en nadien weer scherp.

Inderdaad zou je iets kunnen doen met een tijdrelais die na het sluiten van de deur zich weer reset.



Ook zijn er systemen waarmee het mogelijk is ingangen te "linken" naar uitgangen waar ook leuke schakelingen mee te maken zijn.

De hierboven beschreven schakeling zal ook perfect werken, dit is een opkomende vertraging waar in plaats van de zoemer een hoogohmig relais (vergeet de blusdiode niet) geplaatst kan worden waarvan het (NC) contact vervolgens weer op de ingang wordt "ingelezen".



Wat AlanS wil is dat het alarm afgaat indien de deur langer dan 5 minuten open staat, gaat de deur voor die ingestelde tijd weer dicht gebeurd er niets.

[gerrit B]

dat kan toch op deze manier

zet het schakelrelais op een zone van je beveiligingssysteem en maak hier een technische zone oid van (24 uurs kan ook, maar je krijgt dan een sabotage alarm) zolang de deur maar weer binnen de 5 min dicht is gebeurt er niets staat hij langer dan 5 min open dan is de condensator leeg en zal het relais afvallen en een alarm veroorzaken. Gaat de deur vlak voor de tijd weer dicht dan zal de condensator weer opladen en de tijd zal opnieuw gaan lopen.

De schakeling welke ik zelf heb ontwikkelt werkt eigenlijk idem dito, alleen zijn de stroompjes veel kleiner en zo ook de condensator.



suc6



Gerrit B

[Tech]

Ja het zal wel werken maar als Technische zone,

maar je zult het ook met me eens zijn dat de al eerder genoemde schakeling zonder meer als alarmzone in is te zetten, alleen zal het deurcontact in dit geval een N.O. contact moeten worden, de clock moet gezet worden indien de deur open gaat, in het eerder genoemde schema gaat de clock ook pas lopen als de schakelaar dicht gaat (deur open).

Net andersom dus als een normaal magneet contact.

[sattinus]

Ik blijf erbij dat mijn antwoord nog niet zo gek was.

Het is natuurlijk niets iets wat je maakt,d.m.v solderen etc.



Maar het is wel de makkelijkste oplossing.



- deurcontact n.o schakelt het tijdrelais(opkomend vertraagd)

- Gaat dit n.o kontakt weer open stopt het tijdrelais met ''aftellen''

- Blijft het n.o kontakt gesloten,zal een kontakt op het tijdrelais een zone van het inbraak-

Alarm activeren.(na de ingestelde tijd)

- Deze zones kun je meestal vrij programmeren,bv.als inbraak,sabotage,technisch etc.



Ik heb dit zelf al verschillende malen toegepast,tijdrelais zijn er met verschillende

spoelspanningen.



Mischien niet de goedkoopste maar wel de simpelste oplossing.



Groeten,



sattinus <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Elk bericht word door mij zeer gewaardeerd. Op het moment heb ik het verschrikkelijk druk zodat ik nog niet aan solderen ben begonnen. Maar zoals al gezegd jullie krijgen het resultaat nog.

[pretpat]

kan je het merk eens posten. bij sommige centrales is een softwarematige methode mogenlijk.



Pat

[Gast]

Is merkloos allemaal zelfbouw.

Helaas nog steeds geen tijd gehad.

Hoop gauw weer te kunnen beginnen met knutselen.
