Netwerkkabel maken met telefoonkabel

[satede]

Is het mogelijlk om met een telefoonkabel (4-aderig) een netwerkkabel te maken <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[satede]

TX+ 1wit/oranje TX+

TX- 2oranje TX-

RX+ 3wit/groen RX+

4blauw

5wit/blauw

RX- 6groen RX-

7wit/bruin

8bruin

Ik heb dit gevonden. Het lijkt mij dat het wel kan met 4 aders.

[percies]

Telefoon kabel bestaat niet uit twisted pair, gaat op lange afstanden gewoonweg niet werken!

[satede]

nee oke, maar een meter of 6 toch wel ?

en trouwens er is wel telefoonkabel twisted pair.

[marco24]

met 10 mbit maak je veel kans dat het werkt



met 100 mbit en langere afstanden geef ik weinig kans dat het (goed) werkt

[mr|repel]

voor die paar euro's ga je toch niet moeilijk doen....

[satede]

Nee, maar die telefoo kabel ligt er al, netjes achter de plint weg getimmerd. Dus ik heb weinig zin om alles los te maken en het is voor een kabelmodem aan te sluiten dus 10 Mb is meer dan zat

[Albert_H]

Volgens mij gaat dat prima werken, hou wel de aderparen, rood blauw en oranje wit bij elkaar. Deze zijn inderdaad ook getwist.



Succes Albert_H

[gerrit B]

gaat prima werken hoor, alleen moet je nu inderdaad de aderparen bij elkaar houden rood/blauw en orange/wit.

Verder gebruik je de buitenste 2 aansluitingen van een data aansluiting, dus pen 1/2 en pen 7/8.

Zelfs verbindingen richting de 100MB gaan vaak goed mits er maar niet te veel rommel langs deze kabel ligt aan 230V, audio, cai enz. en als de kabel maar niet te lang is.



suc6



Gerrit B

[satede]

Maar welke pinnen moeten ik nu aansluiten ik had gelezen 1,2,3 en 6

[Gast]

100Base-TX Connector Pinouts

The 100Base-TX modules use standard RJ-45 connectors. The arrangement of the pins is shown in Figure B-5, and the pinouts are shown in Table B-1.





Figure B-5: 100Base-TX Connector

[color:"red"] plaatje komt niet mee met copie, ik heb je een pm gestuurd, omdat er in de site ook een link naar een shop zit [/color]



Table B-1: 100Base-TX Connector Pin

1 RD+

2 RD-

3 TD+

4 NC

5 NC

6 TD-

7 NC

8 NC



Groet Skippy2

[Gast]

1.2.3 en 6 dus.

1 en 2 is een aderpaar 3 en 6 ook.

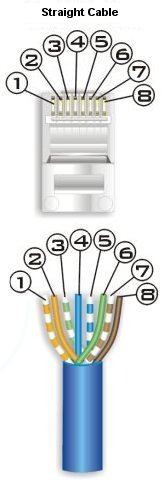

Indien je een straight kabel wil hebben moet de kabel aan weerzijden gelijk afgemonteerd worden.

Moet het een crosskabel zijn, dan aan 1 zijde de paren wisselen.

Zie bijlage.

(nu alleen die draadjes nog in de connector zien te krijgen)

[trust]

Toevallig vanavond een Xircom netwerk adapter overgenomen , en daarin zijn als ik in de conn. kijk , inderdaad alleen 1 2 3 en 6 van kontakten voorzien

(Van link naar rechts met de borglip naar onder)

[Pionewbie]

Citaat:

Maar welke pinnen moeten ik nu aansluiten ik had gelezen 1,2,3 en 6

Goed gelezen. De pennen 1, 2, 3 en 6 gebruiken.
Site met info over aansluiten RJ45 voor ethernetkabel: http://www.nullmodem.com/RJ-45.htm

Sorry, te laat gezien dat er al reacties waren op pagina 2.

[adam76]

let wel op dat dit sterk afhangt van de gevoeligheid van de gebruikte netwerk apparatuur zoals hubs/switches/nics de ene heeft meer en de ander minder last van storingen. wat bij de ene werkt hoeft niet altijd bij de ander ook te werken.



maar zolang je de paren getwist houdt komt het wel goed.
