pc voeding met een te hoge spanning

[Gast]

heb weer wat <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />, dacht dat het niet kon, maar heb hier een pc voeding met alle spanningen te hoog

5 volt = 6 volt , 12 volt =14 volt , 3,3 volt = 4 volt, -12 volt=-15 volt, -5 is -6 volt enz,enz

wat is dit nu weer. waarschijnlijk ergens in het primaire gedeelte



wie heeft er een schema van een geschakelde voeding van een atx voeding algemeen ??

[percies]

Is dit belast, of onbelast. Als je een voeding zo los test kan het kloppen dat een aantal spaningen hoger zijn dan normaal.

[Gast]

ook belast geeft hij deze spanningen helaas, hopelijk kon het mb board daar nog tegen <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[percies]

Meet je deze spanningen t.o.v. de kast of t.o.v. de echte massa uit de voeding? (zwarte draad)

[Gast]

voeding op mb zwarte pin in gat voor bijvoorbeeld diskdrive en rode pin tussen de draden van atx connetor , dus volgens mij belast en op de juiste aarde (gnd)

[joop_56]

hoi niet teveel aan rommelen voor € 15 euro heb je een andere voeding <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

ach je moet wat <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />, het gekke is ook nog dat hij vanochtend na een nacht rust, dus even 5,12,3.3 aangaf op mijn meter ikke <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> maar na opwaring weer 7.6 op 5 volt. en toch zit er een 5volt stab in ???? lm7805 weet je wel dus ergens zit dan volgens mij een verkeerde spanning op aarde -2 volt ???? ofzo

trouwens heb nog een voeding die doet geheel niets alleen standij spanning van 5 volt <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

[percies]

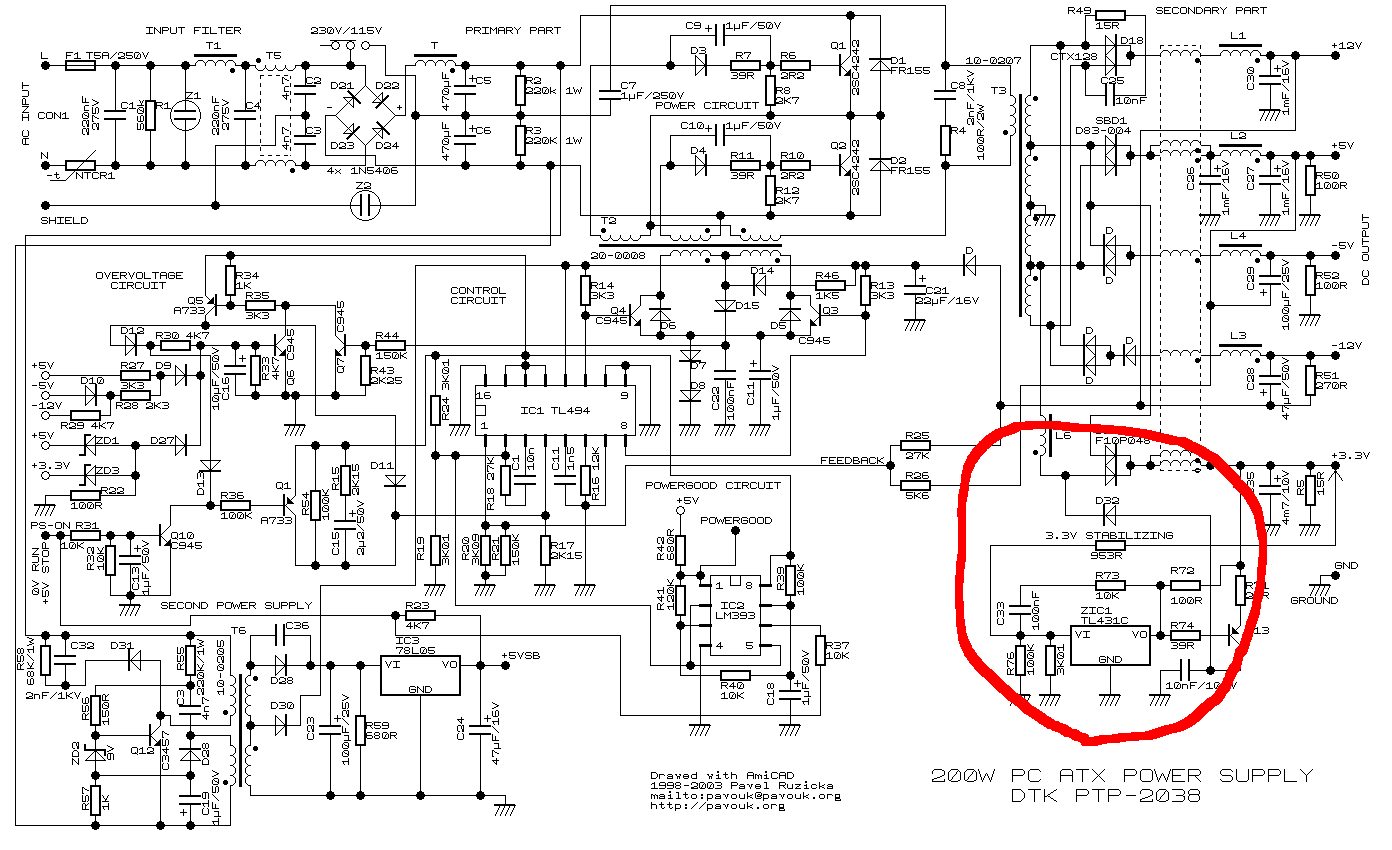

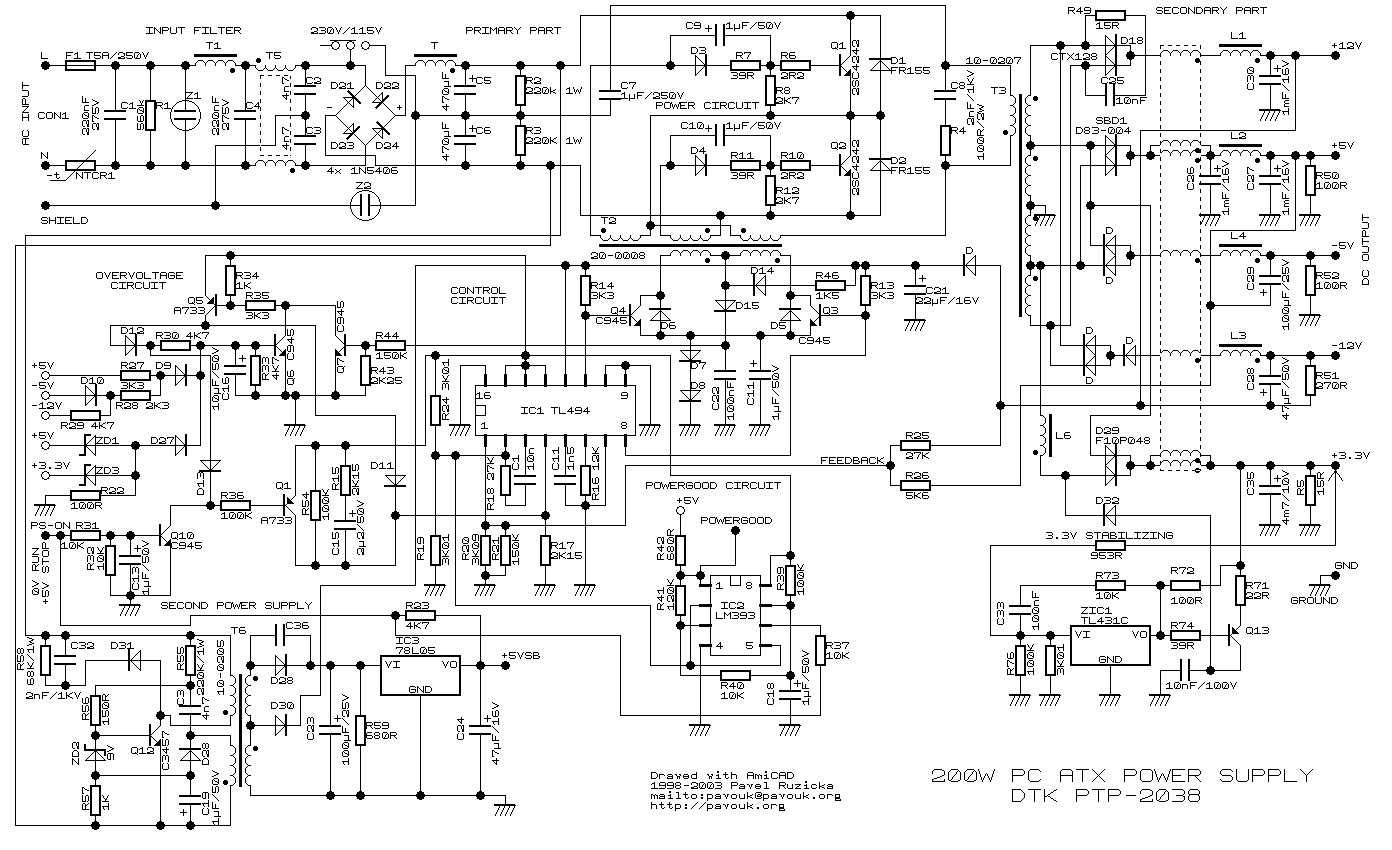

Hier een schema van een ATX voeding. Jouw voeding zal er mischien heel anders uitzien, maar pincipe is waarschijnlijk het zelfde. Denk dat je moet zoeken in het regel circuit, rond de TL431 (rood omcirceld in het schema)

[percies]

.

[Con]

Kijk je multimeter eens na. Ik vind het heel "spannend" dat alle voedingslijnen hoger

zijn dan bedoeld. Iedere spanningsregelaar houdt de spanning met een minimale

afwijking onder controle. En bijvoorbeeld 14 ipv 12 Volt is echt absurd.

Dus, meet is met een andere universeelmeter, nogmaals, ik vind dit een "spannend"

verhaal, getuige het feit dat er niets is opgeblazen.



Ik weet niet hoe de voedingslijnen zijn opgebouwd maar vroeger werden

diverse spanningen gestabiliseerd met bijvoorbeeld de 78 xx daar kon

zoiets niet eens voorkomen tenzij de stabilisator defect raakte (was

ook een zeldzaamheid) maar dan had je ook gelijk GEEN spanning meer.



Ik vind het zó onwaarschijnlijk dat ik de eenvoud heb om te zeggen vernieuw

de batterijen van je multimeter.

Tenzij . . . . er (het is globaal al eerder gezegd) een grove aardfout is,

dit kan de meest onmogelijke situatie geven.



HG CC
