LNB-stangen voor 1.20 m prime-focus schotel

[Skysurfer]

Wie heeft voor mij zulke stangen, liefst met lnb-beugel. De stangen worden aan de zijrand van de schotel gemonteerd.



Skysurfer

[Gast]

Dan zul je iets van de schotel moeten weten, in iedergeval de f/d verhouding, anders kom je nooit in het focuspunt terecht.

Dan kun je ze zelf maken van 12 of 15 mm koperbuis.

Dat gaat prima, heb ik zelf ook gedaan bij mijn 1,8m schoten, die had alleen stangen voor ku, ik wou hem voor c band gebruiken en dan heb je een totaal andere bevestiging.

Voor berekeningen kijk hier .

[Skysurfer]

Hoi Stardust.

Kan je me iets meer vertellen hoe je dat gedaan hebt met die koperbuizen?

Aan het eind platgeslagen of zo? Heb je misschien foto's daarvan?

Ik ga i.i.g. de F/D ratio uitrekenen om te zien hoelang de stangen moeten worden.

Hoe zijn de ontvangstmogelijkheden van C-band eigenlijk met 1.20 meter?



Skysurfer

[jasp]

Ik nog een complete technisat van 1,2 mtr liggen. Misschien iets voor jou?

Ik hoor wel.

grts Jasp

[Gast]

Ja, die zijn platgeslagen op het einde, fotos heb ik wel alleen niet bij de hand, ik zit nu in chilli.

Je zult hoe dan ook het een en ander moeten berekenen.



Als je wil weten wat de ontvangstmogelijkheden met een 1,2m schotel op c band zijn moet je even bij de satnerds kijken, daar heb ikeen heel verhaal over geschreven, maar dat gaat wel over een offset schotel.

[Gast]

ik kan je wel een paar stukken rvs regelen van 12/15 mm lengte ?

[Gast]

Nee 12 of 15mm diameter, standaardmaten voor koperbuis.

De lengte moet je uitrekenen, rvs is wel mooi, maar slecht te bewerken met gewone middelen.



Maar Skysurfer is geloof ik niet van plan om zelf stangen te maken.

[Gast]

ok dat snap ik zit zelf in de rvs maar ik bedoel de lengte ?

slecht bewerken valt wel mee ga het zelf ook nog doen op mijn schotel (echostar)

[pet123]

In veel doe het zelf zaken zijn mooie aluminium buisjes te koop waar je zo m8 draad in kunt tappen. RVS m8 draadstangetjes afzagen en je kunt de feedstangen alle kanten opstellen.

[Skysurfer]

Kijk, zoiets bedoel ik nou. Ik was inderdaad wél van plan om de stangen zelf te maken; pasklaar kan je ze toch niet kopen, ze horen bij de schotel, toch?

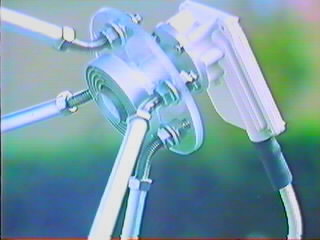

Wat ik graag wil weten is, hoe de lnb-bevestiging eruit moet zien. Wordt een C-band lnb op dezelfde manier bevestigd als die van de KU-band? En zoja, heeft hij dezelfde diameter aan de flens? Die foto van Pet123 is prachtig maar ik kan niet goed zien hoe de lnb vastgemaakt zit. Is dat een plexiglas schijf?



Skysurfer



P.s. Die Stardust komt nog eens ergens. <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />Chili...pfff...eind weg!

[harry37]

Misschien heb je nog iets aan de LNB bevestiging die ik heb gemaakt.





Ik heb dus een aluminium strip genomen waar ik stukjes van heb gezaagd die ik in de juiste hoek heb gebogen. Vervolgens heb ik lange bouten door de gaten van de corotor gestoken en die door de gaten van de aluminium stripjes gestoken. Zo kan ik de afstand van de feedringen tot de schotel verstellen voor een optimale brandpuntafstand.



Als je geen corotor hebt, maar b.v. een universele Ku LNBF, dan moet je zelf iets verzinnen waarmee je de LNBF aan een plaat met boutgaten bevestigd. Wellicht het meest eenvoudige is een enkele kunststof LNB holder kopen, er gaten doorheen boren en deze met schroeven bevestigen aan een zelfgemaakte ronde kunststof plaat. Vanaf die zelfgemaakte kunststof plaat ga je weer zoals op mijn foto of de foto in de eerdere posting via bouten en/of aluminium strips naar de feedstangen.

[Gast]

De construktie die ik heb gemaakt lijkt het meest op die van pet123.

De schijf is echter niet van kunstof maar van alluminium.

De uiteinden van de buis heb ik platgeslagen en op de schijf gemonteerd met sleuf gaten, zodat je allekanten op afstellen.

De scalarring zit daar weer met boutjes op vast, zo kan ik het geheel naar voren/achteren afstellen.

[Skysurfer]

Stardust bedankt, nu wordt het ietsje duidelijker.

Ik heb ook met veel belangstelling jouw belevenissen met die 1,20 m offset op Satnerds gelezen, werkelijk héél goed uitgelegd. Heel verrassend zoals de uitkomsten waren. Volgens mij ben jij ook erg handig met gereedschap want zo'n mooie feed had ik zelf nooit kunnen maken. Dit vind ik nou satelliethobby ten top: alles zelf maken op maat en dat het dan nog werkt ook!



Ik zit eigenlijk nog met één vraagje: Waar in/op de lnb moet nu precies het brandpunt van de schotel vallen, midden tussen de scalarringen, of precies op de lnb-antenne binnenin? Dat kan ik nergens goed terugvinden. Misschien een tekeningetje ter verduidelijking.

Verder groeit mijn belangstelling voor C-band met de minuut. Ik ga zeker hiermee eens experimenteren.



Alvast hartelijk dank voor je hulp en geduld.



Groetjes,



Skysurfer



P.s. Ik zal verdere vragen/opmerkingen stellen op de site van Satnerds want het wordt hier nu wel erg off-topic, goed?



[Gast]

Citaat:

Ik zit eigenlijk nog met één vraagje: Waar in/op de lnb moet nu precies het brandpunt van de schotel vallen, midden tussen de scalarringen, of precies op de lnb-antenne binnenin? Dat kan ik nergens goed terugvinden. Misschien een tekeningetje ter verduidelijking



Dat is voor het type als van harry37 vlak achter de feedingang.

Het staat wel beschreven op de geo-orbit site.



Het is dus ook afhankelijk van het type feed.

Als je een feed maakt zoals ik heb gedaan voor een offset schotel, dan ligt hij veel dieper.

Het programma waarmee ik die feed heb berekend geeft dat punt wel aan.
