Philips DST 5816/23 Eeprom gegevens verlies ?

[Zilverster]

@All,



Na zo'n 4-5 dagen gedraaid te hebben zonder problemen heeft de Eeprom dus nu zijn gegevens weer verloren en start de ontvanger op met MENU zodat de kanalen weer opnieuw ingelezen moeten worden <img src="/ubbthreads/images/graemlins/biggthumpdown.gif" alt="" /> . Dat wordt dus verder zoeken wat nu het probleem kan zijn <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> , ik hou jullie natuurlijk op de hoogte van de verdere ontwikkelingen, gr.



Zilverster.

[Gast]

@ Zilverster



Vraag: als je in het menu komt zit dan de kanalenlijst nog wel in je decoder, m.a.w. kan je die uitlezen?



Zo ja dan heb je inderdaad een eeprom probleem omdat de adressering tussen de eeprom en de blokken van je kanalenlijst niet overeen komen, dus de eeprom kan de kanalenlijst niet vinden.



Ik weet niet of je dit al getest hebt:

Firmware laden, decoder uit en aan zetten zodat hij zelf een eeprom aanmaakt en daarna de kanalenlijst erin zetten met MES, de adressering verloopt dan geheel automatisch.



Als je met een Oslink werkt moet je een kanalenlijst erin zetten met de bijpassende eeprom !!



Suc6

Grts, euromuis

[Zilverster]

@euromuis,



In de eerste plaats bedankt voor het mee denken, hulp is altijd welkom bij het oplossen van problemen, sorry dat ik wat laat reageer, maar we hadden gisteravond onze maandelijkse bijeenkomst, vandaar.



"Vraag: als je in het menu komt zit dan de kanalenlijst nog wel in je decoder, m.a.w. kan je die uitlezen?"



Antwoord : Er zit geen kanalen lijst in de decoder en alle provider gegevens van de emu zijn ook niet meer aanwezig, de ontvanger start zo op als kwam hij net uit de fabriek.



"Ik weet niet of je dit al getest hebt:

Firmware laden, decoder uit en aan zetten zodat hij zelf een eeprom aanmaakt en daarna de kanalenlijst erin zetten met MES, de adressering verloopt dan geheel automatisch.



Als je met een Oslink werkt moet je een kanalenlijst erin zetten met de bijpassende eeprom !!"



Antwoord : Dit hebben we ook al geprobeerd, normaal gesproken doen we alles met de Oslink. Op meerdere ontvangers zit de zelfde firmware en die draaien zonder problemen, ik denk dan ook dat het probleem in deze ontvanger zit. Gelukkig beginnen we weer aan een nieuwe week, dus tijd om wat verder te zoeken. Ik heb wel de indruk dat ik niet de enigste ben met dit probleem, dus zou het leuk zijn als de oplossing wordt gevonden, gr.



Zilverster.

[Gast]

je hebt een accu door een condensator vervangen

een condensator houd de spanning ook vast alleen voor een veel kortere tijd dan een accu

[Zilverster]

@henny.k,



Ik weet niet anders dan dat het oorspronkelijke onderdeel ook een condensator is <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> , gr.



Zilverster.

[Gast]

om de gegevens op de eeprom vast te houden is die een spanning nodig

in de stand by komt het grootste gedeelte van de print plaat zonder spanning te zitten zo dat de de vermogen afname minimaal wordt +/- 5 W i.p.v. 25W

de accu houd dan de eeprom onder spanning

zo'n accu zit ook in tv's

(als ik het in het boek van c- kan vinden plaats ik het hier wel even)

[Zilverster]

@henny.k,



Dat zou geweldig zijn, het is de bedoeling dat de ontvanger morgen weer onder de <img src="/ubbthreads/images/graemlins/loep.gif" alt="" /> wordt genomen en het zou dus geweldig zijn als ik daar voor het antwoord had. Heel erg bedankt voor het meedenken <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> , gr.



Zilverster.

[M_Z]

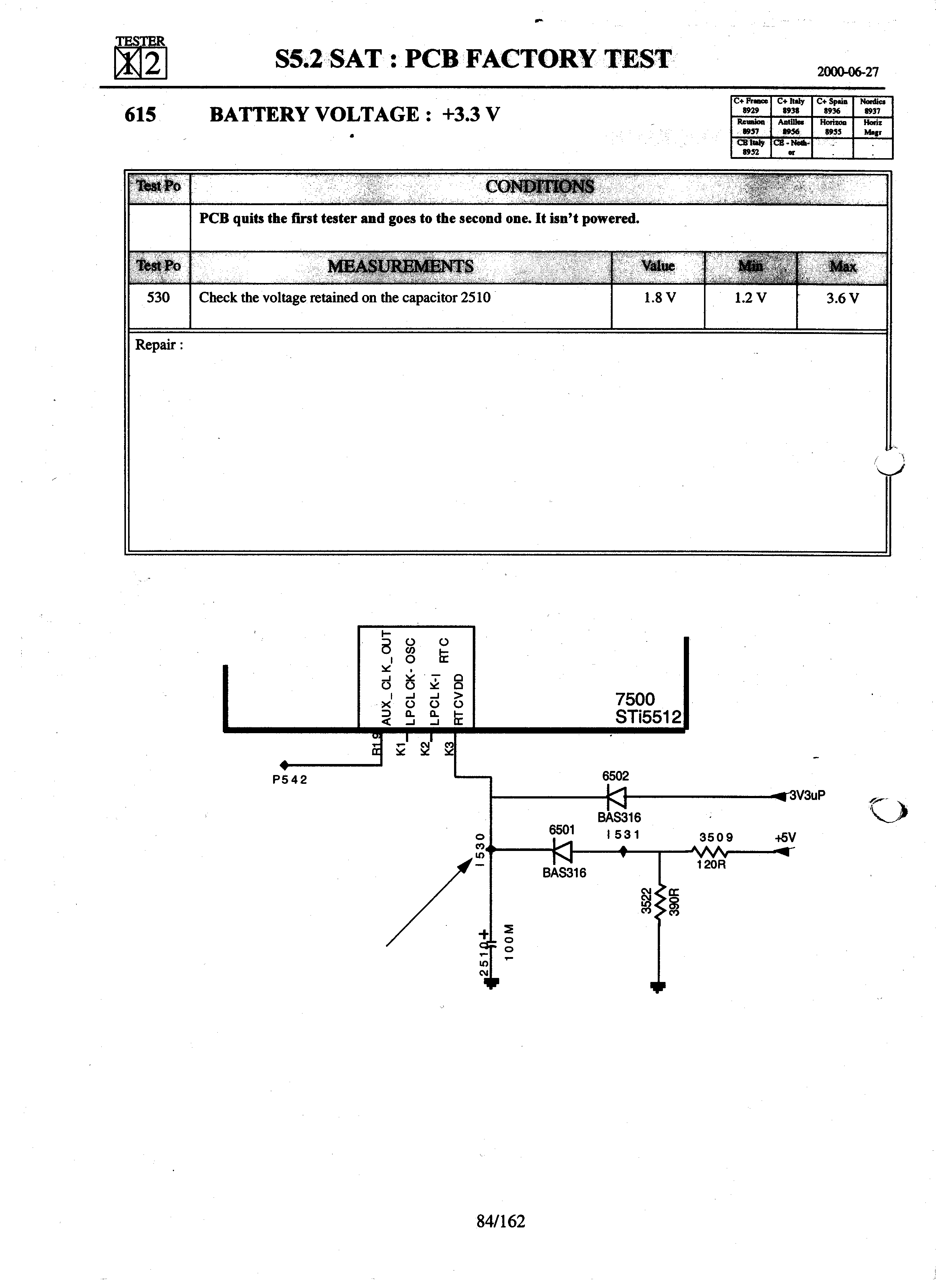

Jullie zijn hier bezig over de condensator die op positie 2510 geplaatst is. Hierbij het exacte schema (pagina 84 van de 162) en de juiste waardes die de fabriek moet testen voordat aan het PCB een 'OK' wordt gegeven.



M_Z

[M_Z]

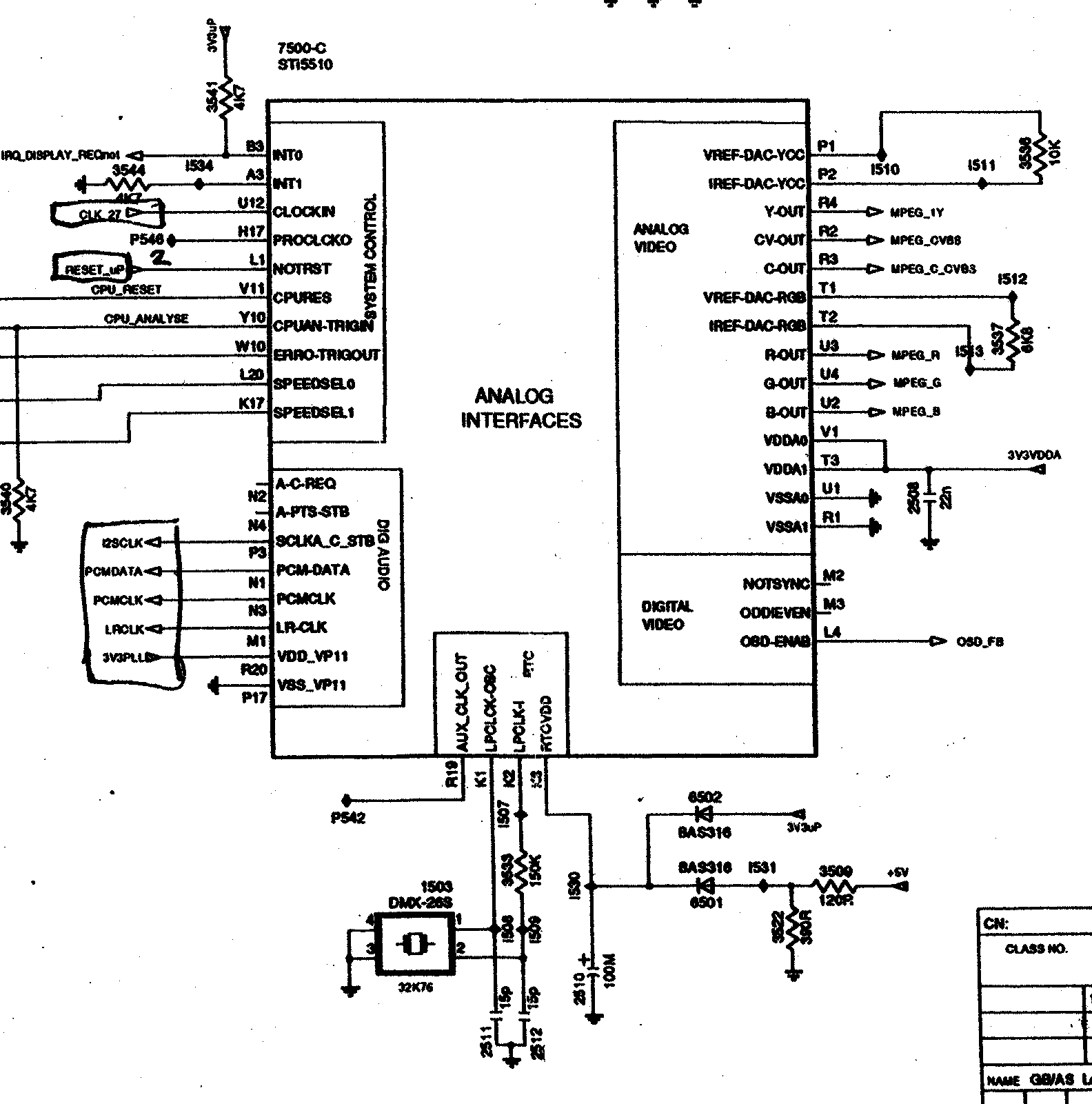

Ik heb trouwens nog even verder geneusd in mijn servicedoc. Ik denk dat jullie hiermee ook op het verkeerde spoor zitten. De 2510 capacitor wordt niet gebruikt voor de 7570 eeprom (24c16), maar voorziet de analoog interface flash (STI5510 op locatie 7500-c) van spanning. Hierbij het schema van de besproken onderdelen.



M_Z

[Pionewbie]

Citaat:

EEPROM

Pronounced double-ee-prom or e-e-prom, short for electrically erasable programmable read-only memory. EEPROM is a special type of PROM that can be erased by exposing it to an electrical charge. Like other types of PROM, EEPROM retains its contents even when the power is turned off. Also like other types of ROM, EEPROM is not as fast as RAM.
EEPROM is similar to flash memory (sometimes called flash EEPROM). The principal difference is that EEPROM requires data to be written or erased one byte at a time whereas flash memory allows data to be written or erased in blocks. This makes flash memory faster.

Bron: http://www.webopedia.com

Vertaling
Uitspraak dubbel-ee-prom of e-e-prom, afkorting voor electrically erasable programmable read-only memory (electrisch wisbare programmeerbare alleen lezen geheugen). EEPROM is een speciaal PROM type dat gewist kan worden door hem bloot te stellen aan een electrische lading. Zoals andere PROM types, houd een EEPROM zijn inhoud vast ook als de spanning wordt uitgeschakeld. Ook zoals andere ROM types, is EEPROM niet zo snel als RAM.
EEPROM is gelijk aan flashgeheugen (soms flash EEPROM genoemd). Het principiele verschil is dat bij een EEPROM data gelezen en gewist wordt per byte, tegenover het lezen en wissen van blokken bij een flashgeheugen. Dit maakt flashgeheugen sneller.

Als de eeprom geen gegevens vasthoud, heeft dat dus niets met spanning (condensator of accu) te maken. Denk aan je smartkaart daar zit ook een eeprom in, maar ook geen accu en toch houd hij de gevens vast.
Er is dus iets anders aan de hand. Misschien is de eeprom "versleten", ook electronica heeft tenslotte niet het eeuwige leven.

Ik meen ook dat er ooit door iemand is gepost over zo'n soort problemen en dat die ontvanger door een servicebedrijf was voorzien van een nieuwe eeprom.

[Johan45]

@ Zilverster



De door mij gemeten spanning van deze accu/condensator bij verschillende decoders loopt nogal uiteen.



De hoogste spanning gemeten bij een nieuwe 7072/03 is 3,4 volt.

De laagste spanning gemeten bij een oude 5816/33 is 1.2 volt.

Ook tussendoor nog bij verschillende andere decoder gemeten waardes lagen in dit gebied.



De decoders werkten overigens allemaal goed, ook die waar ik 1.2 volt heb gemeten.

Komt ook overeen met de waardes die in de bijlage van M_Z genoemd worden. (PCB)

[MAJOOR]

@ zilverster,



Zoals afgesproken,de god-caps condensator met 0,22F (geen O,1F) voorhanden vervangen,de lijst erin, enkele keren de decoder aan/uit en steeds de lijst erin. Daarna geprobeerd de stekker volledig uit, de settingslijst was weg.

Dus: het probleem blijft ook bij mij.

Als ik nieuws heb ,meld ik mij weer.

MAJOOR

[Zilverster]

@M_Z,



Dat even verder neuzen was toch al snel zo’n drie kwartier, maar heel erg bedankt voor de schema’s <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> , hebben we in ieder geval iets om te kunnen testen en meten.



@Pionewbie,



Net wat je zegt, de Eeprom zou wel eens het probleem kunnen zijn, hoewel er wordt opgegeven dat deze wel zo’n 10.000 keer te wissen en te beschrijven zijn ( heb ik nog wel wat te gaan ). Het blijkt gelukkig, hoewel het een SMD type betreft, geen probleem te zijn om deze te vervangen, de apparatuur is aanwezig.





@Johan45,



Fijn dat je jou bevindingen ook even gepost hebt hier op het forum. Tja, nogal breed gemeten zo’n waarde tussen 1,2 en 3,4 Volt, maar als het nog werkt op 1,2 Volt zal het vervangen i.d.d. niet de oplossing zijn geweest. Het is dan ook moeilijk meten zonder schema’s omdat je niet weet wat de waardes moeten zijn.



@MAJOOR,



Ook nog net even op de valreep, ik wilde net mijn berichtje plaatsen, ben ik niet de enige met dit probleem. We kunnen er nu een wedstrijdje van maken, nee vervelend is het wel. Het grote voordeel is dat als we de oplossing weten we er ook anderen mee kunnen helpen. Het is wel te hopen dat we er dus eerst zelf uitkomen. Maar ook jij erg bedankt voor het plaatsen van jou bevindingen, dat is het leuke van Sat4all.





@All,



Ik moet zeggen dat ik het geweldig vindt hoeveel tijd jullie in mijn probleem stoppen en ik wil jullie dan ook hartelijk bedanken voor het meedenken. Vanmorgen heb ik het apparaat weer afgeleverd en daar zal waarschijnlijk in de loop van deze week wel weer naar gekeken worden ( met dank aan de grote B <img src="/ubbthreads/images/graemlins/wink.gif" alt="" /> ). Zo snel ik meer weet laat ik het hier op het forum weten, gr.



Zilverster.

[Zilverster]

@All,



Wegens tijd gebrek zijn we nog niet verder met het onderzoek gekomen <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> . Het is de bedoeling dat we onder andere inderdaad de Eeprom eens gaan vervangen.



Gelukkig heb ik vandaag nog een nieuw "oud" model Philips kunnen kopen, je moet toch wat <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> , gr.



Zilverster.

[Johan45]

@ Zilverster.



Waar zit en/of welk ic is de eeprom. ??
