Spanningsvolger

[mr|repel]

Hoi,



Ik heb voor een toepassing een spanning die van 0 tot 5 volt loopt linear, maar ik zou eigenlijk moeten hebben dat deze van 5 naar 0 volt loopt. Weet iemand dit makkelijk op te lossen ?



dus 5 volt in = 0 volt uit

4 in = 1 uit

3 in =2 uit

2 in =3 uit

1 in =4 uit

0 in = 5 uit



greetz



Barry

[Gast]

Use a 741 type op amp, but you need also a negative power supply.

[mr|repel]

It is for in car use , so i can't make/build a negative power supply

[wammeswaggel]

Repel,



Er zijn IC'tjes die een negatieve spanning genereren.

Ik ben bang dat je zonder negatieve spanning niet tot 0V

kunt komen(hooguit tot 0,7V).

Batterijvoeding kan ook niet?

[jonathan5th]

Hoeveel stroompjes heb je nodig?

Je wilt dus van de accu naar de gestelde spanningen?

Dit is wel mogelijk met weinig kosten.

Kun je zelf solderen op een rondjesprint?

Ik hoor het wel.



Jon

[mr|repel]

het solderen is geen enkel probleem , ik zal even het hele verhaal uitleggen,



Ik heb een ford Ka en vanuit de boordcomuter komen heel mooi pulzen van ca. 5 volt. Met deze pulzen stuur ik ook mn toerenteller ( decimaal ) aan.



Nu heb ik een hardeschijf VU meter gemaakt met een LM3914 , schema ishierzow te zien . Deze zet een spanning om in een bargraph , hoe meer spanning hoe meer leds gaan branden.



De blokgolven die uit mn boordcomuter komen heb ik dmv. een byx diode en een 100uF condensator gelijk gericht. Hoe meer toeren de auto maakt , hoe lager de spanning is.



Als ik dit op de VU meter aansluit werkt ie juist verkeerd om , alle leds branden bij lage toeren en gaan uit bij hoge toeren. Dit zou dus juist anders om moeten zijn.



De stroom die loopt zijn milli ampere's , omdat deze alleen de opto coupler aansturen

[wammeswaggel]

Vervang de opto-coupler door een weerstand naar +12 en verbindt

de opto vanaf die weerstand naar massa, dan zou het andersom

moeten werken.

[mr|repel]

zou je daar misschien een schetsje van kunnen maken ? Ik volg hem niet helemaal wat je bedoeld

[mr|repel]

ik heb dit schematje gevonden met een 555 , morgen eens in elkaar bastelen en kijken wat het gaat doen

[wammeswaggel]

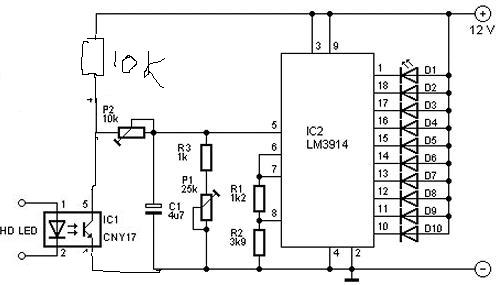

Zie bijlage.

[mr|repel]

Ik probeer het straks eens wammes , alvast bedankt in ieder geval

[mr|repel]

Wammes bedankt <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> , werkt inderdaad nu andersom

[Gast]

MEt opamp heb je niet perse een negatieve voeding nodig. Gewoon +12 en 0 werkt ook.



met 741 maak je een standaard invertor (bijvoorbeeld met 10k weerstandjes van uit -> (-) en van (-) naar input). De "aarde" (voor de +) maak je met een paar weerstanden (2x 10k ofzo). In de uitgang neem je twee of drie diodes (of een zener van 3V) op om te zorgen dat je "de nul haalt".



Heb geen tekenpakketje of scanner bij de hand, dus als je 'r niet uitkomt kleur ik thuis wel wat.



Waarschijnlijk kun je beter je diode en weerstand omdraaien, zodat de pulsen de condensator ontladen in plaats van laden - dan loopt je spanning ook andersom.

[wammeswaggel]

Simpel en toch eenvoudig.

Leuk dat het werkt.
