Ph en JTAG

[Gast]

Ik heb inmiddels aardig wat TP's gelezen maar kom weinig tegen over de Jtag. Ik heb zelf zo'n interface-je in elkaar geknutseld en na een aantal keren proberen en lezen is het mij gelukt om de 7072 om te bakken. Draait als een tirelier met LF van 28-02. Zijn er meer ervaring met deze interface dan hoor ik dat graag.

<img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

hallo

Ik heb er ook zo eentje gemaakt en gaat heel goed en vlug ook nog nadeel is

je moet draadjes aan de print solderen was beter geweest als er ook zo een konector stond maar ja het is hobby

Gr 4max

[Gast]

Hallo 4max

inderdaad is het solderen wat lastig maar daar heb ik de spullen wel voor. Ik vond het alleen lastig de software over te zetten omdat er geen duidelijk gebruik bij zit. Kan jij me de juiste ook mailen. Heb wat zitten vissen en hij doet het nu wel maar voor de zekerheid is dat wel gemakkelijk. Gr Eppieelco

[guykers]

Proficiat dat het jullie gelukt is. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



kunnen jullie ook aangeven welke type reciever.

Mij is het tot op heden nog niet gelukt,

zie ook dit topic.

Indien 1 van jullie beidden of iemand anders welke het aan het lopen heeft, mij dit wil laten zien, ben ik gaarne bereid om voorbij te komen.



(@ 4max, ben de komende 2 weken dagelijks onderweg tussen sittard en geel)



Volgens mijn gegevcens moet de

tdo op 15

Ntrst op 8

tdi op 11

tck op 9

massa op 1

tms op10

indien dit fout mocht zijn, gaarne ook een bericht.

[Gast]

Hoi Guykers,

ik heb een Philips 6072, werk perfect met de Pio versie 5.

Kom morgen terug voor eventuele bijzonderheden

<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[Gast]

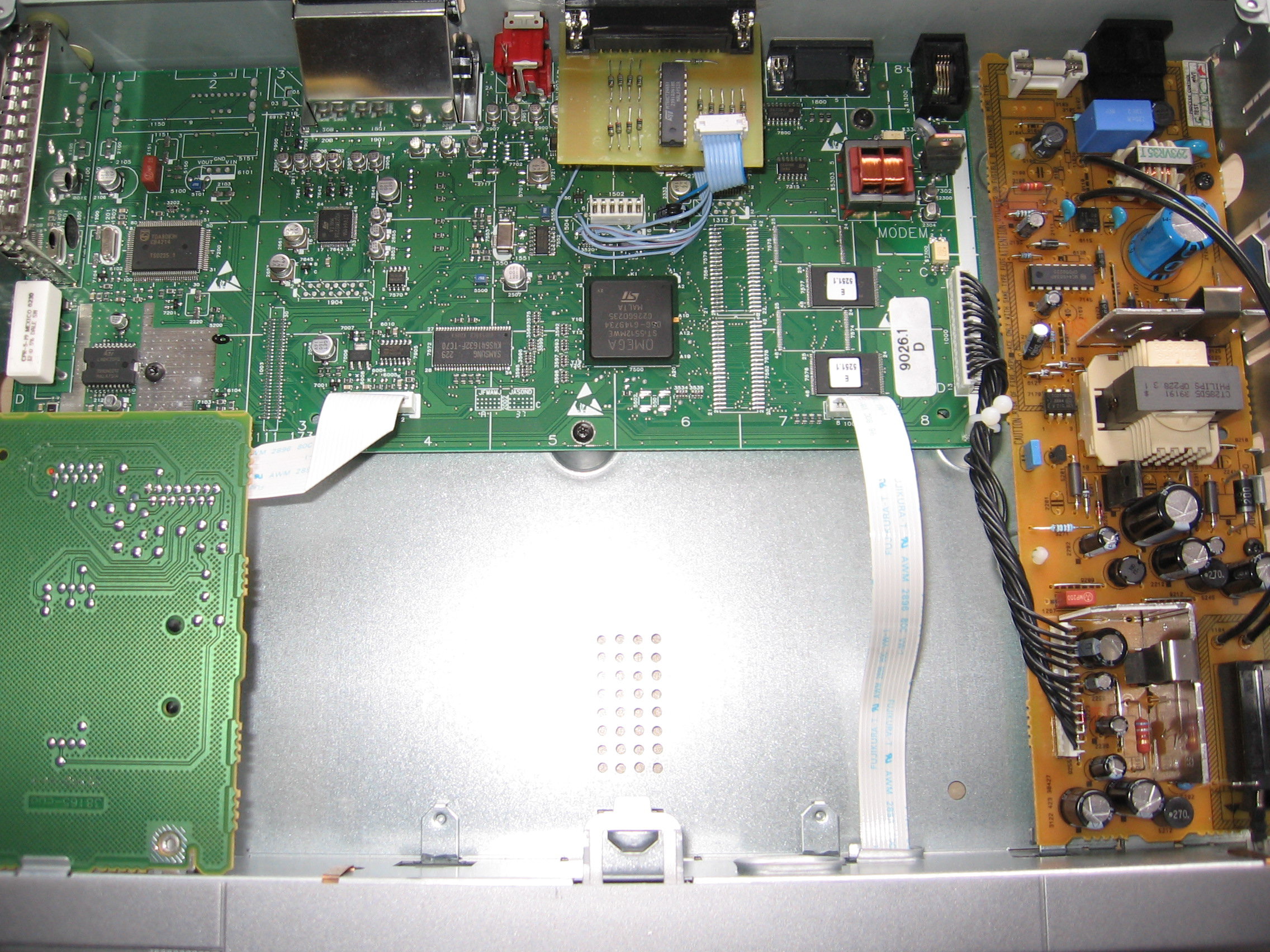

hallo ik heb voor mijn dsx7072/03A eerst een Jtag interface gebouwd op een stukje gaatjesprint dit werkte zeer goed. enkele weken geleden had ik even tijd en heb een print gemaakt en vast in mijn decoder gebouwd in de bijlage zijn er foto's van te zien



Mvg, Satseek

[Gast]

vorige bijlage is een beetje fout gegaan verkeerd foto geselekteerd in de volgende zip file zitten meer foto's



Mvg, satseek

879397-jtag.zip.zip

[Gast]

Hi Satseek,



Was het geen idee om de 25 printer connector er uit te halen en ipv hiervan de Jtag te monteren ?

De 25 polige connector desolderen en 90 graden draaien en aan een gemaakte print vast zetten.

Zo hoef je geen gat in de behuizing te maken. <img src="/ubbthreads/images/graemlins/disc.gif" alt="" /> Deze printer uitgang heeft toch geen functie. <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />



Any way, als het zo goed werkt is alles ok. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[gamgra]

Hoi Satseek,



Ziet er doordacht en goed afgewerkt uit, keurig stukkie werk.



@Burtsat,



Krijgen we jou oplossing binnenkort ook te zien?



gamgra

[guykers]

@ satseek



<img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Helaas woon je wat tever weg, onders kwam ik in de leer.



We blijven stoeien en geven de moed nog niet op.

eens lukt het ook bij mij.

[yaho]

Heb mijn Jtag succesvol in gebouwd en aan gesloten, het was verwarrend om de draden aan te sluiten, maar dit heb ik door middel van meten en de bekende gegevens toch voor elkaar.De software moet je ook doorkrijgen, het selecteren van adres 0x7FE00000 en lengte 0x200000 zijn nodig anders worden verkeerde adressen overschreven,dit lijdt tot uitblijven van het display na de patch.

Ook het vervangen van delen van de fimware gaat zonder problemen, eerst word het te schrijven blok gelezen en vergeleken met de nieuwe zijn ze gelijk dan word naar het volgende blok overgegaan, dit kan de snelheid positief beinvloeden.

Aan het eind komt de error dat adres(even vergeten)een probleem geeft, klopt dit is het blok dat niet overschreven mag worden, verlaat het programma door abort te selecteren.

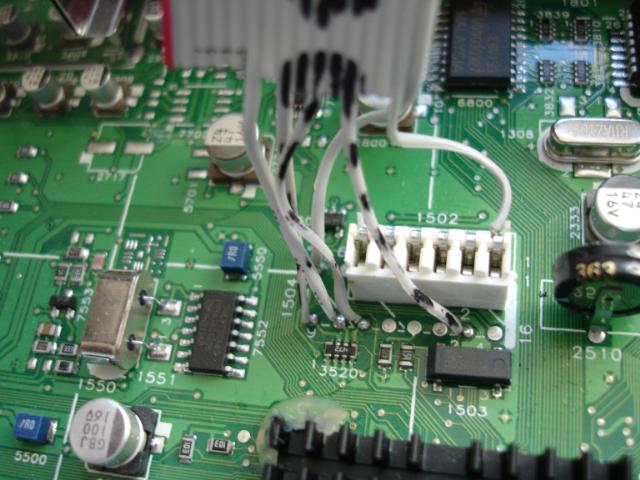

Ik heb een foto collectie gemaakt en voeg er twee bij van de aansluiting van de flatcable

[yaho]

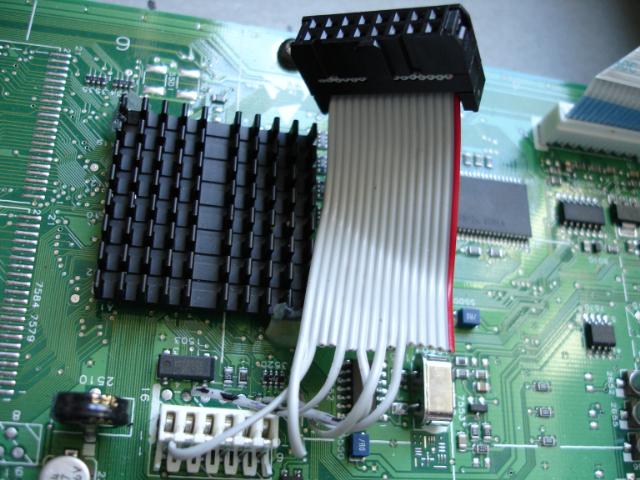

Ben niet zo handig om beide foto´s in een keer bij te voegen, hier nummer 2, er zijn er nog meer.

[Gast]

Hoi yaho

heb jij een beetje voor de bril hoe de volgorde van de software is? Ik heb nl nogal zitten klooien voordat het de eerste keer werkte. Maar nu is de vraag hoe was het precies, want ik kan daar nergen wat van vinden. Het werkt anders wel perfect en mooi snel.

[yaho]

¨Belangrijk bij het programmeren met de jtag is de juiste adres en lengte gegevens in te voeren.Complete firmware met kanalenlijst 2Mb, alleen de kanalenlijst 512kb en losse firmware 1.5Mb, deze hebben alle een verschillend adres en lengte.De volgorde van de losse delen lijkt niet uit te maken, een losse kanalenlijst vervangen is geen probleem en ook een firmware update kan zonder problemen, kanalenlijst laten staan evenals de eeprom.

900339-HetgebruikvanJtagi_c_mPionerov5uitgelegd.txt

[Gast]

Hoi yaho,

ben eindelijk weer even terug. Als ik het zo bekijk zijn er veel sat-liefhebbers die deze Jtag interessant vinden. Het is eigenlijk zo simpel en zoals jij het beschrijft met de software heb ik er ook geen problemen meer. Als beginnende updater met sat-phlipsen was ik eerst wat huiverig om dit te doen maar aldoende en natuurlijk met forumhulp gaat die angst wel over. Voor diegene die wat meer (willen) weten nodig ik hierbij om ook te reageren. Zo'n interfaceje bouwen is niet zoveel werk en een voedingkje van 5 volt erbij en het werk uitstekend. Moet er wel bij melden dat de vakantie voor de deur staat. Gaat na de vakantie eens kijken of hij er simpel is in te bouwen m.b.v. de aanwezige poort(en).



groet,

eppieelco
