Hulp gevraagd ! wederom probleem Blauwpunkt TV

[Gast]

Hallo



Het vorige probleem was verholpen met hulp van jullie.(dank daarvoor)

Nu is er een nieuw probleem, een witte horizontale streep .



Ik zal het proberen uit te leggen:



Eerst kwamen er hele kleine superdunne dansende lange lijnen (bijna niet te zien)willekeurig door het gehele beeld heen.

Kort daarna was er alleen nog maar een velle dunne witte horizontale lijn in het midden.



Wie wil mij wederom helpen om dit te fixen, heb geen poen voor nieuwe TV helaas. <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

Wie weet waar ik moet kijken of onderdeel vervangen ?????



Dit is mijn vorige posting KLIK

<img src="/ubbthreads/images/graemlins/crazy.gif" alt="" />

[Steve]

controleer de soldeerverbindingen van de connector van het afbuik juk

[Steve]

mocht dit goed zijn dan is waarschijnlijk de tda8170 defect.(vervang dan ook elco433 !!)

[Steve]

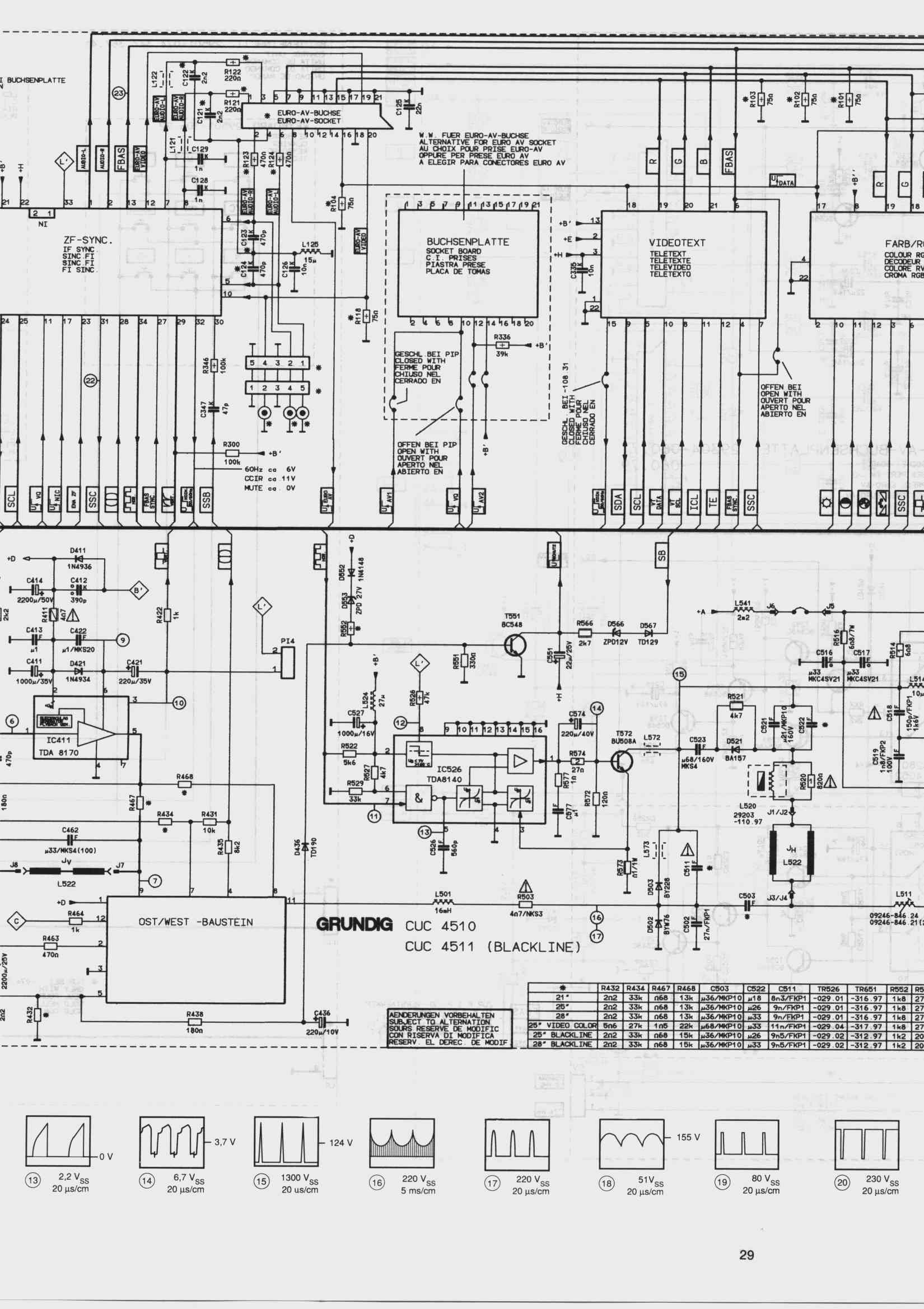

manual gedeelte

[Gast]

oke bedankt Steve.

Ik denk dat dit wel gaat lukken.

Ik laat mijn bevindingen weten.



groetjes

[rvs4all]

Meet eerst even de voeding op pin 2 (massapunt is pin 4, de middelste). Hier moet zo'n 35 volt op staan. Zo niet, controleer weerstand R411. Mocht dat wel goed zijn, dan is het inderdaad zeer waarschijnlijk dat de TDA8170 (vertikale afbuiging) defect is <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />



Suc6!



Rob.

[Gast]

De print zat op een bevestigings soldeerpunt los van het chassis.

Dit soldeereiland zat dan weer aan de massa van de TDK chip, geen goed contact dus..



Ik zoek nu nog een goede (orginele)afstandbediening voor deze TV, ik gebruik nu een universeele maar bij deze kan ik o.a de helderheid en kleur niet regelen helaas.

Als iemand er nog één over heeft houd ik mij aanbevolen.



Iedereen wederom bedankt voor het meedenken......



Ik hoop dat de TV het nu blijft doen..
