Berekening ohm

[Hendrik6073]

Wie helpt mij.... ik wil een laserpointer van spanning voorzien m.b.v. een adapter.



De uitgang van de adapter is ca 14.5 volts DC 200 MA de laserpointer werkt nu op 3, 1,5 volts knoopcellen (model LR44).



Hoeveel Ohm weerstand moet ik gebruiken om de 14.5 volts terug te zetten naar 4.5 volts ?



Dank namens een hobby-ist met weinig electronica kennis <img src="/forums/images/graemlins/confused.gif" alt="" />

[percies]

Met gewoon een weerstand gaat dit niet lukken, immers bij een zeen kleine afname van stroom staat op jouw laser pointer 14.5 volt. In werking kan deze spanning dan inzakken naar een te lage waarde. Het beste kun je hiervoor de spannings stabilisator LM7805 gebruiken. Als je in serie nog een diode zet, kom je uit op een stabiele 4.4 volt. <img src="/forums/images/graemlins/super.gif" alt="" />

[Hendrik6073]

Citaat:

Met gewoon een weerstand gaat dit niet lukken, immers bij een zeen kleine afname van stroom staat op jouw laser pointer 14.5 volt. In werking kan deze spanning dan inzakken naar een te lage waarde. Het beste kun je hiervoor de spannings stabilisator LM7805 gebruiken. Als je in serie nog een diode zet, kom je uit op een stabiele 4.4 volt. <img src="/forums/images/graemlins/super.gif" alt="" />

als k naar een hobbyzaak ga om te vragen naar een stabilisator LM7805 weten ze dan wat ik zoek ? en een diode is ervoor om de spanning slechts 1 kant uit te laten stromen toch ? (hoe ziet zo-n stabilisator LM7805 eruit ? zodat ik weet dat ze me wel het juiste meegeven)

[percies]



Als diode kun je de 1n4007 gebruiken.

[Hendrik6073]

en hoe sluit ik de diode aan ?

[percies]

De diode komt in serie met de uitgansspanning, de anode komt aan de output van de 7805, aan de katode meet je nu 4.4 volt. (stabiel)

[percies]





Hier zit links de katode, en rechts de anode <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Hendrik6073]

Hartelijk dank voor de snelle service <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

ik ga hiermee aan de slag !!

[Hendrik6073]

Citaat:

Hartelijk dank voor de snelle service <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
ik ga hiermee aan de slag !!

Hoi, volgens mij doe ik iets nog niet goed...... de stabilisator wordt wel erg warm nu en de schakeling die op dezelfde spanning zit doet niet meer lijkt op sluiting. Ik heb op de common de gezamelijke "-" aangesloten is dat goed ?

[bromtol]

zoals fransv zegt:

De diode komt in serie met de uitgansspanning, de anode komt aan de output van de 7805, aan de katode meet je nu 4.4 volt. (stabiel)



m.a.w.

neem de 7805 (als die het nog doet, maar dat merk je snel genoeg):

14.5 v op de input

massa aan ground

anode van diode op output

op de loshangende katode van die diode staat dan 4,4 v t.o.v. massa



bromtol

[Hendrik6073]

Citaat:

zoals fransv zegt:
De diode komt in serie met de uitgansspanning, de anode komt aan de output van de 7805, aan de katode meet je nu 4.4 volt. (stabiel)

m.a.w.
neem de 7805 (als die het nog doet, maar dat merk je snel genoeg):
14.5 v op de input
massa aan ground
anode van diode op output
op de loshangende katode van die diode staat dan 4,4 v t.o.v. massa

bromtol

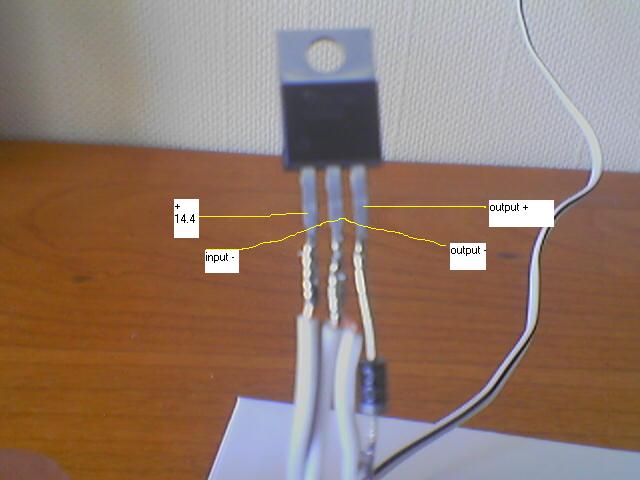

ja zo heb ik het dus precies. waarbij de ground dus de common is (daar heb ik dus zowel de toevoer vanaf de spanningsbron aanhangen alsook de -zeg maar- retour richting de laserpointer. Moet zo-n ding zo heet woren dan ?

[Gast]

hij kan inderdaad warm worden ligt aan het stroomverbruik, daarom heb je ook de mogelijkheid voor een koelelementje op de 7805

[Snurker]

Maar komt er nu de juiste spanning op de Laser pointer of is deze veels te laag

Je had eigenlijk eerst het stroomverbruik van de pointer bij gebruik van de batterijen moeten meten (amperemeter tussen plus van de batt. en de plus van de pointer.



Nu kan die LM7805 wel 1 Ampère leveren, maar die voeding van jou slechts 200 mA en dat is vermoedelijk te weinig.

Hoge spanning wil nog niet zeggen, dat een grote stroom mogelijk is.



Snurker

[percies]

Aangezien de laserpointer op knoopcellen werkt, zal het stroomverbruik niet erg hoog liggen. Op de 7805 staat een spannings val van 14.4 - 5volt is 9.4 volt. Bij 100mA stookt deze een vermogen op van ongeveer 1 watt.

[Hendrik6073]

Citaat:

Aangezien de laserpointer op knoopcellen werkt, zal het stroomverbruik niet erg hoog liggen. Op de 7805 staat een spannings val van 14.4 - 5volt is 9.4 volt. Bij 100mA stookt deze een vermogen op van ongeveer 1 watt.

ik ga het nog eens even weer aansluiten en weer meten. ik had de indruk had dat het relais dat op dezelfde adapter zit als waar de 14.4. volts richting de stabilisator vandaan komt het niet meer deed. kortluiting dacht ik omdat die stabilisatot heet werd
