schema spanningsverlaging

[Gast]

Heeft iemand een simpel schema van een schakeling die detecteert als de wisselspanning teveel zakt en waarmee je dan een alarm kan aktiveren.



Dus als bijvoorbeeld 200 volt zakt naar 120 volt er een relais omklapt.

[Albert_H]

Het spanningsverschil in je voorbeeld is zo groot dat je deze detectie waarschijnlijk wel met een 220V wisselspanningsrelais zou kunnen doen, je zou even moeten uitzoeken bij welke spanning het relais afvalt.

Als het om een 50Hz wisselspanning gaat zou je ook een 12V adapter aan kunnen sluiten en dan met een serie weerstand of zenerdiode een 5V relais zodanig instellen dat deze op de minimale spanning afvalt. Het kan een nadeel zijn dat het alarmkontakt dan ook gemaakt is als de schakeling uitstaat, omdat je het rustcontact van het relais moet nemen.

Tevens heb je dan een vrij grote hysteresis om dat het relais pas weer aantrekt als de spanning weer ruim boven de afvalspanning gestegen is. De afvalspanning van een relais is nl veel lager dan de opkomspanning.



Albert_H.

[Gast]

Dat heb ik al geprobeerd met als resultaat een zwaar brommend relais.

Andere oplossing?

[Matchless]

ik denk dat je dan meer richting opamp moet gaan denken. Een bouwpakketje van een temperatuur schakelaar ombouwen(is niet meer dan een opamp met ntc weerstand). als je dan uitzoekt op welke spanning het relais van zo'n temp relais omschakeld kun je die via een trafo en gelijkrichter voeden van de te meten bron.op dat relais schakel je dan wat je wilt..bel,pieper of wat dan ook.

[Gast]

hmm misschien is daar wel een schemaatje voor te vinden.

[Albert_H]

Hallo AlanS.

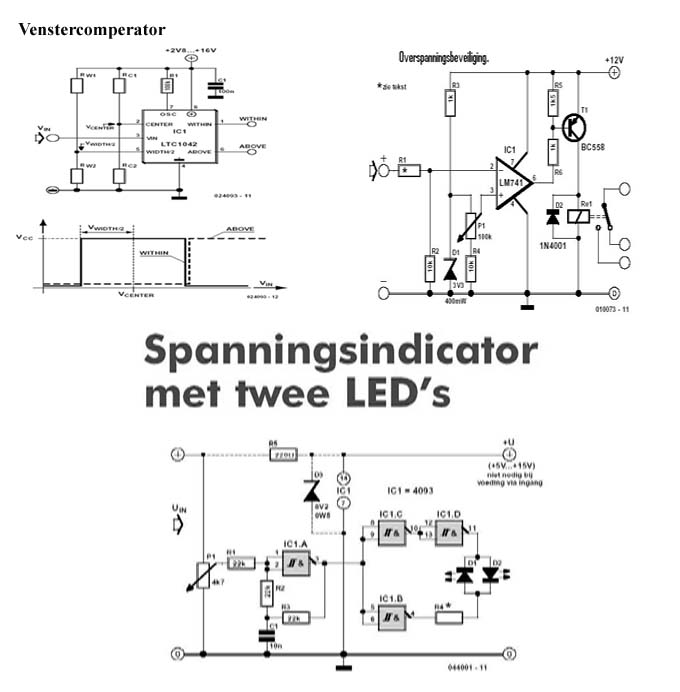

Hierbij een simpel schemaatje van een indicator of de ingangspanning hoger of lager dan een bepaalde waarde is. Door op pen 11 of 4 van het ic een relais aan te sluiten aangestuurd door een transistor of een cmos buffertrap kun je een alarm laten geven als de spanning te hoog of te laag wordt.

Als ingangsspanning gebruik je dan b.v. een simpele 12V netadapter op de 200V die je bewaken wilt.

Als je wilt kan ik je de volledige pdf sturen met het artikel uit de Elektuur.

Ik zal wel even verder kijken in de halfgeleidergidsen van Elektuur, misschien komt er nog een ander idee boven.



Ik heb nog even twee ideeén toegevoegd, voor verdere info over de schakelingen even een pmetje.



Succes Albert_H.

[Gast]

fijn albert,



ik ga het even bestuderen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
