Graag wat tips voor SMD (her)solderen

[xinetic]

Hallo,



Af en toe komt het wel eens voor dat je een print hebt met smd spul er op gesoldeerd waarvan ergens een aantal chip pennetjes niet helemaal goed contact maken.

In mijn geval heb ik een tft controller voor een 7" tft schermpje met een aantal smd chips er op die niet 100% contact maken.

Met veel geluk en met wat koudspray en een goed vergrootglas kom je er wel achter waar het niet goed gesoldeerd zit.

Maar dan, hoe gaat men te werk, wat heb ik nodig?

Heb ooit wel eens iets van soldeerflux gehoord, maar wil het wel eens weten van iemand die dit al vaker heefdt gedaan.

Zelf heb ik al een regelbare soldeerstation met grote en kleine punt.

[Frans B]

de te solderen gedeelten met flux goed insmeren. Dan met een zo klein mogelijke soldeerpunt ( max 0,5 mm ) de pootjes voorzichtig hersolderen met dun soldeer ( ook hier max 0,5 mm!) . eventueel teveel soldeer kan je weghalen met litze.

[percies]

De echte "prof" doet dit met een grote soldeer stift :

Alle kanten van het SMD IC goed vertinnen, zodat alle pootje goed aan elkaar vast zitten. ff fluxen, en met de "sleep" metode het overtollige tin weg halen.

Zo monteer ik ook IC's met 200 pootjes en meer.

Binnen 10 minuten ic er af, en nieuwe erop <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[IceKiller]

ff vraagje ik soldeer wel maar SMD is iets te fijn voor me (geen vaste hand)

fluxen = ?

sleep = ?

[xinetic]

Is dat nog speciale flux, het het ook zo?

Moet ik na het fluxxen en solderen nog iets reinigen?

[xinetic]

Die grote soldeerstift, is dat dan een punt of een platte?

En die sleeptechniek werkt dat voor alle smd chips of tot een minimale pootjesafstand?

En wat is een goede temperatuur van de soldeerbout?

[percies]

Citaat:

ff vraagje ik soldeer wel maar SMD is iets te fijn voor me (geen vaste hand)
fluxen = ?
sleep = ?

Flux kan je krijgen in pasta an vloeistof, helpt om de soldeer tin beter te laten vloeien, sleep methode is print schuin houden en met de soldeerbout lang het IC gaan, zodat het soldeer tin er als het ware afloopt.

[percies]

Citaat:

Die grote soldeerstift, is dat dan een punt of een platte?
En die sleeptechniek werkt dat voor alle smd chips of tot een minimale pootjesafstand?
En wat is een goede temperatuur van de soldeerbout?

Ik gebruik een platte stift van 5mm dik, met de bout op 325 graden.

[xinetic]

Is dit VLOEIMIDDELDISPENSER FL88

Bestnr.: 828718 - 8B te koop bij Conra, wat we kunnen gebruiken of moeten we iets anders gebruiken?



(kan er helaas geen link naar to leggen)

[percies]

Ken specifiek dit product niet, maar denk dat dit ook welgoed gaat. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Oldereast]

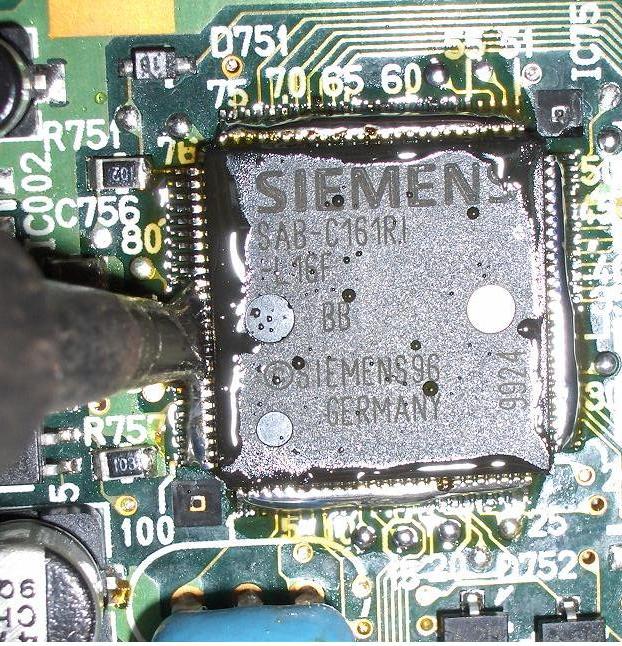

Wat je ook kan doen is een stukje zwarte installatie draad (1,5mm) strippen en dat om de punt van de soldeerbout wikkelen. Een einde van dat draad buig je recht en daar soldeer je mee.

[percies]

Zo dus, mits goede tin lukt het ook zonder flux <img src="/forums/images/graemlins/super.gif" alt="" />







[IceKiller]

ik zie het en toch begrijp ik de methode niet <img src="/forums/images/graemlins/laugh.gif" alt="" />

[percies]

Je moet gebruik maken van de zwaarte kracht, als het tin goed vloeit, valt dit vanzelf als een grote druppel van het IC af.



[Gast]

Leuke tips !



Compliment . .
