Panasonic TX-W28D3F ( euro 3hw )

[Gast]

Hallo,



deze tv schakelt na 2 sec naar stand-by, soms zie je even beeld bij herhaald opstarten (beeld lijkt goed ) en ook geluid aanwezig, toch naar stand-by ! waarom ?

heb alvast de vertikale eindtrap (TDA8350Q) vervangen.Omdat deze nogal wat prb geeft.

Kan je de protectie uitschakelen om wat meer te kunnen meten of heeft er iemand een geniale tip ?



Bijoux

[Steve]

haal op het beeldbuis printje 2 van de 3 kleur versterkers er uit (tda 6111) en kijk of de tv wel langer dan 2 sec aan blijft.

(het wil wel eens voorkomen dat er i van de 3 defect is)

[Gast]

bedankt voor de tip, maar die ene second lijkt het beeld goed.



Bijoux

[Gast]

ik zal morgen toch maar eens die versterkers vervangen, je weet nooit ?



Bijoux <img src="/forums/images/graemlins/confused.gif" alt="" />

[Gast]

Alle 3 vervangen, prb blijft.

Nog iemand een tip ?

Bijoux

[percies]

euhmmm.. een loewe ? trek de eeprom er even uit. TV moet er zonder mee kunnen spelen.

[percies]

Dom, dom,dom, dit kan geen loewe zijn, die gebruikt TDA8175 als raster <img src="/forums/images/graemlins/lezen.gif" alt="" />

[Steve]

controleer de print op slechte solderingen

[Gast]

Hoi, dit is inderdaad een echte Pana ! Een slechte las is eigenlijk ook uitgesloten, het chassis reeds bewogen en gekeerd langs alle richtingen, geen effekt, ook reeds lassen vernieuwd rond de componenten die gekoeld worden. Ik heb een schema maar er staat weinig info bij. Zou willen weten of ik de protectie kan uitschakelen, vermits HS, voeding en vertikale normaal werken (?) zou er niet veel kunnen gebeuren, denk ik. Maar ik zou dan misschien wel iets meer kunnen meten of zien.



Bijoux

[dirk28]

controleer of de voedingsspanning wel 150v is.

of haal even Q 849 =2sa1018 los of even vernieuwen [deze zit in het protector

circuit voor de voeding.]

[boarder]

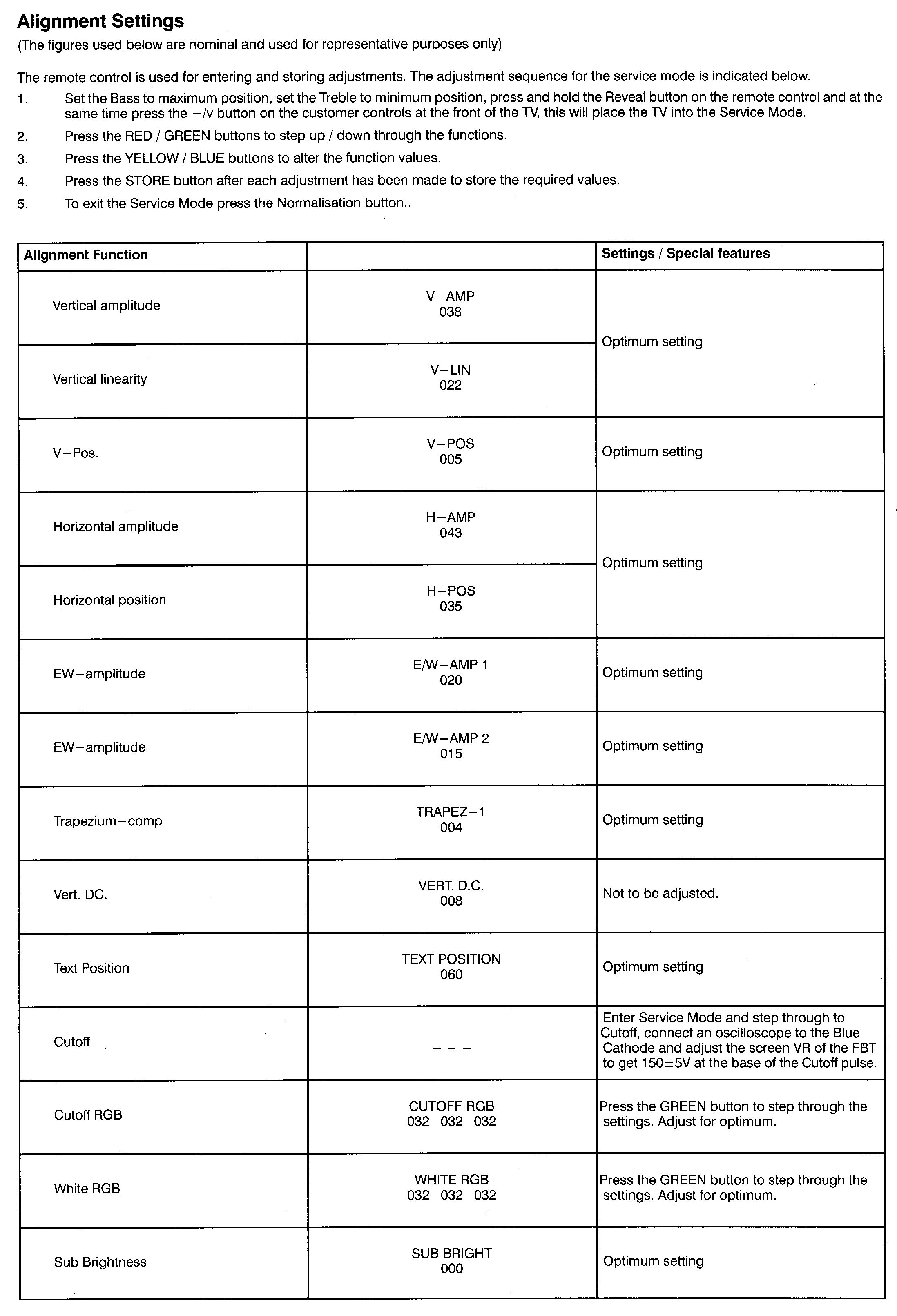

misschien kun je hier iets mee.

[boarder]

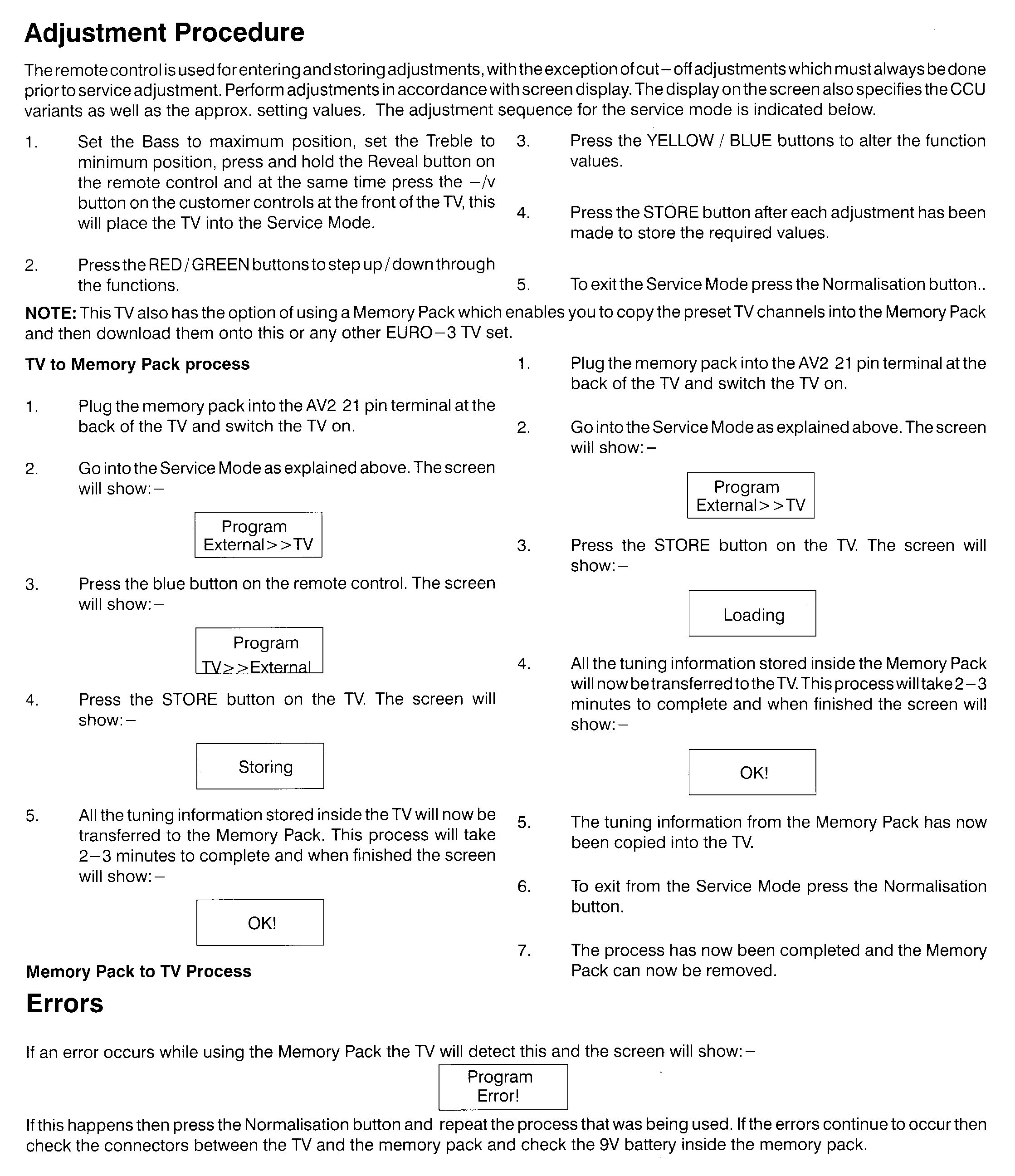

of dit.



Succes, Boarder

[percies]

gooi pin 40 even los (protectie) hier moet 5 volt staan, anders gaat apparaat in protectie

[Gast]

Hoi Dirk28,

heb Q849 uitgehaald, toestel werkt normaal en voedingsspanning is 142V, Q849 terug ingezet en blijft nu werken, verdorie .... zou die 142V te laag zijn of moet ik de Q849 vervangen( heb ik niet liggen, 2SA1018 ). Ik hoop dat hij snel terug uitvalt.

Valt terug uit, Q849 vervangen door equivalent en valt terug uit ,bij even opwarmen Q849 blijft hij werken, misschien is die 142V toch te laag, wat kan de oorzaak zijn van die 142V ( moet eigenlijk 150V zijn volgens schema )



Bijoux





[Steve]

moet de spanning niet 150v zijn ??ipv 142v
