Stand van de Corrotor (Chaparral)

[Gast]

Zonder gekheid, waarom wil je hem los hebben?

Als ik het goed heb begrepen hoort hij bij deze schotel?

Laat hem dan maar zitten.



Hier kun je mooi de ku antenne voorin zien zitten met een refector er achter en daar achter de dielectrische plaat voor de c band.

Die werkt dus niet voor ku



[Gast]

Amerikaanse maat sleuteltjes zijn bij de ijzerhandel gewoon te koop. Doe alvast wat kruipolie op de schroefjes; kan geen kwaad, en komt wie weet van pas.

[Gast]

Hallo C-Banders..



Toen ik jaren geleden mijn eigen satelliet ontvanger gebouwd heb, heb ik ook een polarotor interface-je gebouwd om de servo motor in de polariser per hand (electronisch) te kunnen draaien.

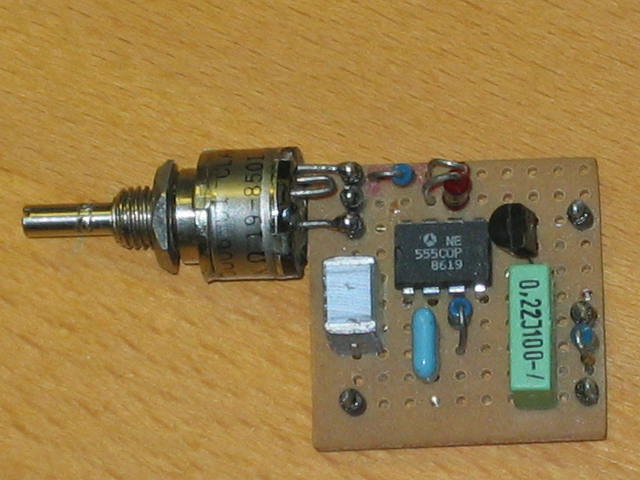

Hier een foto van het geheel:





De schakeling bestaat uit een paar luttele componenten maar werkt perfect om even een polariser te testen of geeft de mogelijkheid de boel per hand in te stellen.

Indien er interesse voor is dan even een PM en ik email de schakeling.

Ik kan het hier niet plaatsen i.v.m. de auteursrechten.



Een servomotor zoals die in een polariser zit moet iets meer dan 90° kunnen draaien. Ongeveer 130° is een mooie waarde in verband met de nodige head en -footroom.

Hierin zit het nodige bereik van 90° (+/-45°) ruimschoots.

Om een servo te laten draaien heb je 2 dingen nodig:

5 volt voedingsspanning en een puls met een variabele lengte tussen 0,8 en 2,2 mS.

Is de puls 1 mS lang, zal de servo een bepaalde stand in nemen die overeenkomt met 0° antenne draaiing.

Verander je de puls met deze schakeling proportioneel naar 2 mS, dan zal de antenne die op de servo is gemonteerd mooi 90° draaien.

Het is ideaal een bereik (=skew) van meer dan 90° te hebben omdat je in de praktijk een wat groter bereik nodig hebt om een piek in ontvangst vast te kunnen stellen.

En enkele satelliet-operators hebben soms een offset in hun polarisatie richting. Zoals vroeger de Kopernikus en de Franse Telecom satellieten.



Er zijn ook elektronische polarizers maar daar heb ik slechte ervaringen mee gehad.

Het grootste probleem is dat ze frequentie afhankelijk zijn.

Dat wil zeggen dat je de skew na moet regelen naarmate je op een transponder hoger of lager in de band afstemt.

Ik vond dit uiterst irretant en heb die dingen gelijk de vuilnisbak ingedonderd.

Verder was het mijn ervaring dat een electronische (Ferrit) polarizer duidelijk meer demping geeft dan een mechanische.

[jer49]

Citaat:

Zonder gekheid, waarom wil je hem los hebben?
Als ik het goed heb begrepen hoort hij bij deze schotel?
Laat hem dan maar zitten.

Dit is inderdaad exact de corotor die ik heb en die niet oorspronkelijk bij de schotel hoorde; maar tot m'n genoegen perfect in de feedstangen paste.Ook voldeed de formule waarbij de "diepte" van de schotel te berekenen was . Wat niet klopte was de stand van de diëeletrische plaat als de schotel neutraal op de Sirius gericht stond.Deze was niet horizontaal maar 45 grd.Dus diende de corotor ,zoals ik uit de diverse antwoorden begreep, door het verdraaien in de scalaring te worden gecorrigeerd.

[jer49]

Met dank voor alle adviezen hierboven en in het bijzonder het draadje "hoe corotor en C-band lnb te monteren op feedhorn?" kan ik met enige gepaste vreugde melden, dat ik m'n eerste C-band ontvangst op Intelsat907 27,5 West 3715/H/8448 hedenavond kon noteren. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[rommelaar]

Gelijk Harry,je kunt hem in het menu van de echostar instellen.De skew kan je via de echostar tot optimaal instellen.Dan vast zetten (store).

Ik heb exact dezelfde gahad als jij op je foto hebt staan die is nu bij Sataz in Helmond.Denk inderdaad dat Peter het over een ander type heeft als de chapparell.
