neotionbox 1000s voeding

[usefullaliman]

ik heb problemen met de voeding van de neotionbox 1000s

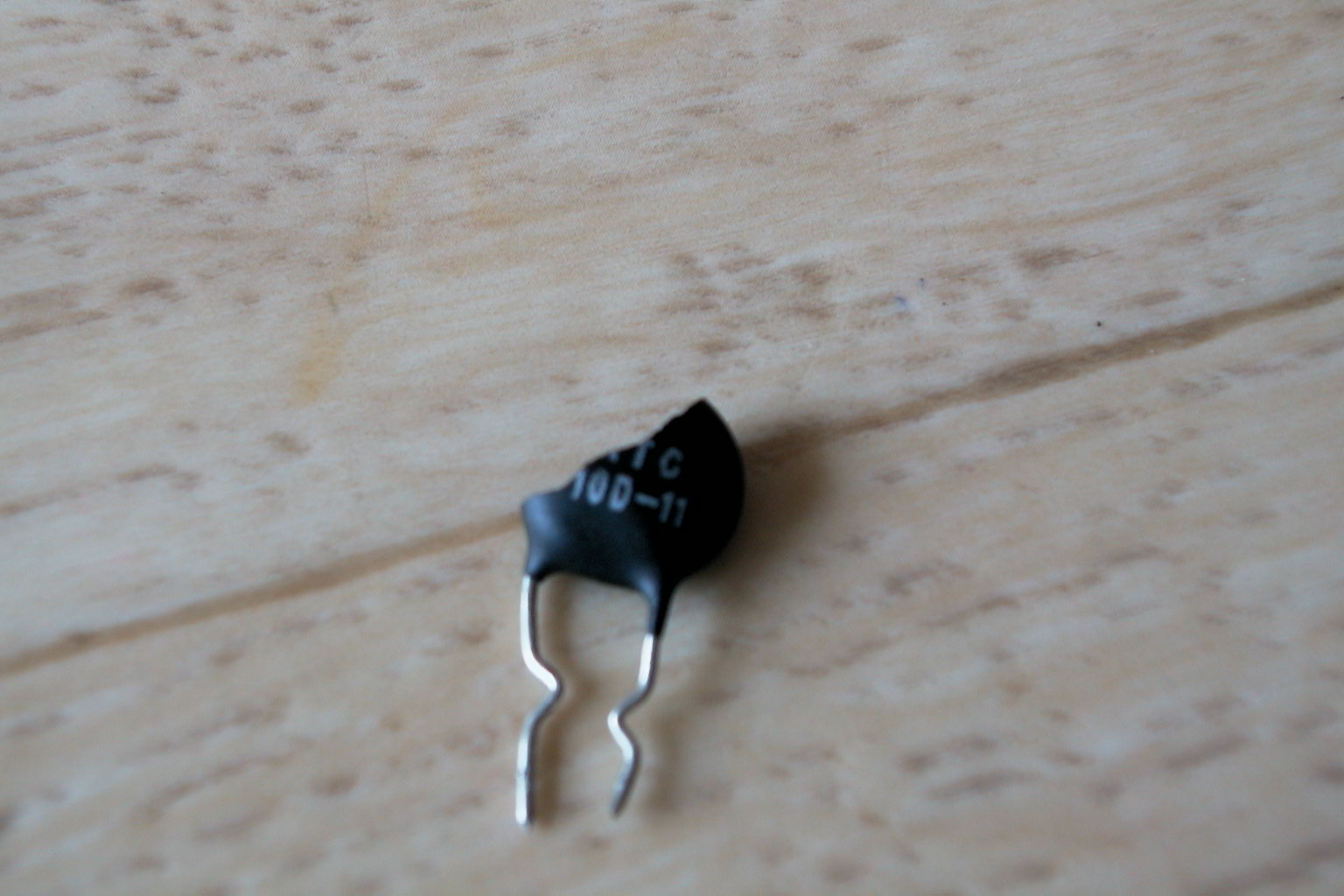

ik zie dat er een hap uit de thermistor NTC 10D-11 is .



(zie bijlage)



heb de zekering ook vervangen die lag er ook uit.



in de electronica zaak vroeg men mij of de thermistor in gelijke spanning staat of geschakelt <img src="/forums/images/graemlins/confused.gif" alt="" />



hoe kan ik er achterkomen of die geschakeld is of in gelijke spanning?



kreeg wel een thermistor mee(blauwe) met dit type s10 k300

(de neotionbox dpet het nog steeds niet)



verkoper vertelde mij dat ik het moest proberen hij wist het ook niet zo.



wat moet ik nog meer eventueel vervangen en waar kan ik de thermistor ntc 10d-11 kopen/bestellen? als de verkoper het niet opm voorraad heeft/niet kan leveren?

[percies]

Deze NTC werkt volgens mij gewoon als een inschakel vertraging in de 300 volt lijn. (zekering, brugcel, NTC, elko ?) In dit geval kun je hem gewoon doorverbinden om te kijken of de voeding weer werkt.

[Gast]

't is moeilijk te zien of het een ntc of condensator is.

Er zijn condensatoren die namelijk gemakkelijk te verwarren zijn met ntc's.

Het zou eventueel ook een varistor kunnen zijn voor bescherming tegen overspanning.

(redelijk onwaarschijnlijk in deze kwestie)

Tracht het schema eens op te tekenen zou ik zeggen, en meet eens wat diodes en fet's door.

[usefullaliman]

ik heb de voeding(printplaat) als bijlage er bij gezet

[Gast]

In bijlage wat informatie over de desbetreffende component.

Moest dit het exacte onderdeel zijn natuurlijk..

Nu je er een draadje ingesoldeerd hebt, zou je eens met je ohmmeter op de netspanningsconnector moeten meten of je geen kortsluiting meet.

Wel eerst effe de zekering vervangen indien nodig.( door de juiste waarde !!!)

Als je een kortsluiting meet, dan moet je eventjes het brugje doorknippen en zien of de kortsluiting weg is.

Maar voor zover ik kan afleiden uit foto 5363 zal er een baantje lopen naar de diode daar vlak naast en een ander baantje naar het ontstoorspoeltje.

Trek anders ook eens een foto van de onderkant.

Als dit het geval is, dan zal dat met vrij grote zekerheid een ntc zijn, die in serie staat met de voeding.

Dus als er niks anders defekt is dan zou de voeding moeten werken.

Meet ook eens die fet op de koelvin uit, of die niet kort ligt, of de diodes.

Want mijns inziens zal het daar niet bij blijven...

Die bruine 'drap' zal wellicht lijm zijn die soms wordt gebruikt om componenten op de print wat steviger te monteren.

Almhoewel die lijm bij jou wel op een rare plaats zit...

921047-POWERNTCTHERMISTORS.pdf

[usefullaliman]

oke maak wel een foto van de onderkant en zet het er als bijlage er bij

[usefullaliman]

hier is de foto van de onderkant van de neotionbox 1000s



volgens mij staat die wel in serie met de voeding zo als ik het zie.



had van iemand anders ook een neotionbox 1000s hier met een kappote voeding,alleen bij hem was de ntc 10d-11 niet defect.



stonden 2 condensators bol had ze vervangen en deed het weer



bij mij exact de zelfde condensators defect ook vervangen



maar moet eerst de ntc 10d-11 vervangen en dan kijken wat die doet.

[usefullaliman]

heb de ntc10d-11 gehaald en er in gesoldeerd maar de zekering klapt er uit.



waar moet ik nog naar kijken.

[Gast]

In het beste geval is er een diode kort na je NTC en voor je condensatoren (die 4 stuks).

In het slechtste geval de fet, dan zit je in de ellende.



Meten is weten. (oud spreekwoord)

[Steve]

het topic kan afgesloten worden.

de ontvanger is weer klaar

[usefullaliman]

ja steve reuze bedankt voor het helpen, je was me voor met het sluiten van de topic



hij draait nog steeds goed.



@ Tomyandvicky jij ook reuze bedank met het mee denken



het waren inderdaad de diodes die kort lagen de (de2 condensatoren van 400uf had ik al vervangen die waren ook bol)



en de ntc en de diodes vervangen door steve



@fransv jij ook bedankt voor reply



topic mag inderdaad gesloten worden
