Wavefrontier Azimuth 60gr ja of nee..?

[Tomd]

Heb een T90 inelkaar gezet, nu lees ik in de "Installation Manual" op pagina 5 van 8 dat de Azimuth meer dan 60gr is cq kan halen.....

Dat betekend dus dat ik zonder probleem van 28.2E tot aan 30W kan komen met de standaard rail.

Alvorens ik het apparaat gaat installeren/afstellen moet ik weten welke positie ik op 0 gaat zetten.

Ga ik ervan uit dat de rail 60gr aan kan dan zou ik Thor op 0 moeten zetten, ga ik dat doen en het blijk dat hij geen 60gr aan kan maar bv 50 of 40 dan kom ik maar tot bv 5W (Amos) en dan zou de Eutel op 16E op 0 moeten staan.

M.a.w. dan kan ik weer van vorenafaan gaan beginnen.....

Wat is nou het meest haalbare met de standaard rail...????

Ik wil van 28.2E tot aan....?/ Hispa ?? (10x LNB)

Wie heeft hier een antwoord op/voor <img src="/forums/images/graemlins/lezen.gif" alt="" /> <img src="/forums/images/graemlins/loep.gif" alt="" />



Suc6

[MagicOnline]

Meer als 40 graden gaat echt niet lukken met de standaard rail.



En ik weet ook niet of je die 20 graden extra met een rail extender kan halen.

[holles]

Met de Azimuth kun je 60 graden halen. Alléén is dit niet hetzelfde als de graden van de satellietposities (clarke-belt boog). Het maximale bereik op een normale rail is ongeveer 48 graden.

[hvdh]

Het manual bedoelt dat je vrij zicht nodig hebt over een azimuth hoek van 60 graden. Dit wil NIET zeggen dat de uiterste satellietposities dan ook 60 graden uit elkaar mogen liggen. Van deze verwarring lees ik hier vaak!



Hier in Nederland heeft Astra 1 (19 oost) een azimuth van 162 graden, en hispasat (30 west) 222 graden. De azimuth-hoek is dus 60 graden, terwijl de satellietposities maar 49 graden verschillen.



Deze opstelling met Astra 1 tot Hispasat is wel mogelijk met hulpbeugels, Astra 2 tot Hispasat lijkt me toch echt lastig.



Edit: Nou, antwoorden genoeg dacht ik zo <img src="/forums/images/graemlins/smile.gif" alt="" />

[Tomd]

Ja hvdh nu snap ik een beetje wat die jongens bedoelen....dus eigenlijk Astra 28.2 tot aan Telstar 15W...dan zit ik echt aan het matje met de standaard rail....wil ik meer, dan verlengen...oke dan weet ik zo een beetje welke ik op de 0 moet zetten....Thnx <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[ziggy]

met een verlengde rail heb ik 28,2 tot 30west zonder probleem,lees allans stuk over de wavefrontier eens dan lukt het wel.

suc6 ziggy

[Tomd]

Hoi ziggy..perfect..he vraagje.hoelang is dat stukje verlenging, ik heb uitgerekend vanaf de 0 op de rail tot het einde is 54cm, dus dat is dan 20gr, precies wat ik nodig heb. Pak ik dan de helft daarvan 1x L en 1x R dan kom ik op 27cm verlenging aan beide kanten....AlanS had het over +/- 30 dus dan moet dat toch aardig kloppen.

Klopt dat zo een beetje met jouw opstelling..??.Trouwens heb jij nog een beetje redelijk ontvangst..??? op 28.2E en 30W



Vast bedankt...Tom <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[holles]

Tussen 15 en 20 cm aan beide kanten is voldoende. Indien je alles evenredig verdeeld komen beiden ongeveer 12 cm buiten de rail uit.

[Tomd]

He Holles bedankt.....maar zit ik toch met de gedachte.....rail is voor 40gr, vanaf 0 naar uiteinde is in cm +/- 54 dat zou dan 20gr moeten zijn, omdat ik dit wil verdelen over L en R neem ik hier de helft van, is dus 27cm....heb het dus uitgeprobeerd en kom dus echt een eind voorbij de kleine schotel zeg maar, waarbij ik dan dacht...die LNB die daar zit ziet dus niks.

Maarja stel je ben bezig en je kom 10 cm te kort....heb je toch een probleem

Maar oke...ik maak ze wel ong. 25cm en dan maar hopen dat....



ps. Heb net nog eens zitten meten...van 10 naar 20 op de rail is 22cm...van 20 plus die 22 komt de verlenging inderdaad op 12cm uit, dan zou mijn theorie van die 27 dus niet opgaan...vreemd..????



Holles, heb ik gelijk een vraagje aangaande jou sheet pos K19 geeft aan WF met getallen....zijn dit de getallen op de rail..??? m.a.w. ik heb daar nu staan Wf 29.8...betekend dat dan dat ik vanaf 20 gewoon door moet rekenen naar 29.8 met dezelfde maatvoering..??



Nou veel vragen, in iedergeval bij mij...maar ik wil het gewoon in een keer goed doen vandaar. <img src="/forums/images/graemlins/super.gif" alt="" />

[spongebob]

volgens mij moet het met een WaveFrontier T90 gewoon lukken om zowel Astra28 en Hispasat30 te pakken zonder enige verlengingen en zonder enig noemenswaardig signaalverlies bij deze uiterste satellieten. Er zijn er al behoorlijk veel satters hier op het board met een T90 en die niet zitten te klooien met verlengingen.

[holles]

Het bereik van een Wavefrontier in horizontale stand is ongeveer 47 graden (dus niet 40 graden).



Je moet inderdaad doorrekenen. Daarbij is 29.8 ongeveer 12 cm.

[holles]

Het bereik van een Wavefrontier is ongeveer 47 graden en dus kun je Astra2 t/m Hispasat niet zonder verlengingen, en dus met signaal verlies, op een Wavefrontier vangen. Indien je beter de items van andere personen had gelezen had je dit kunnen weten.

[Tomd]

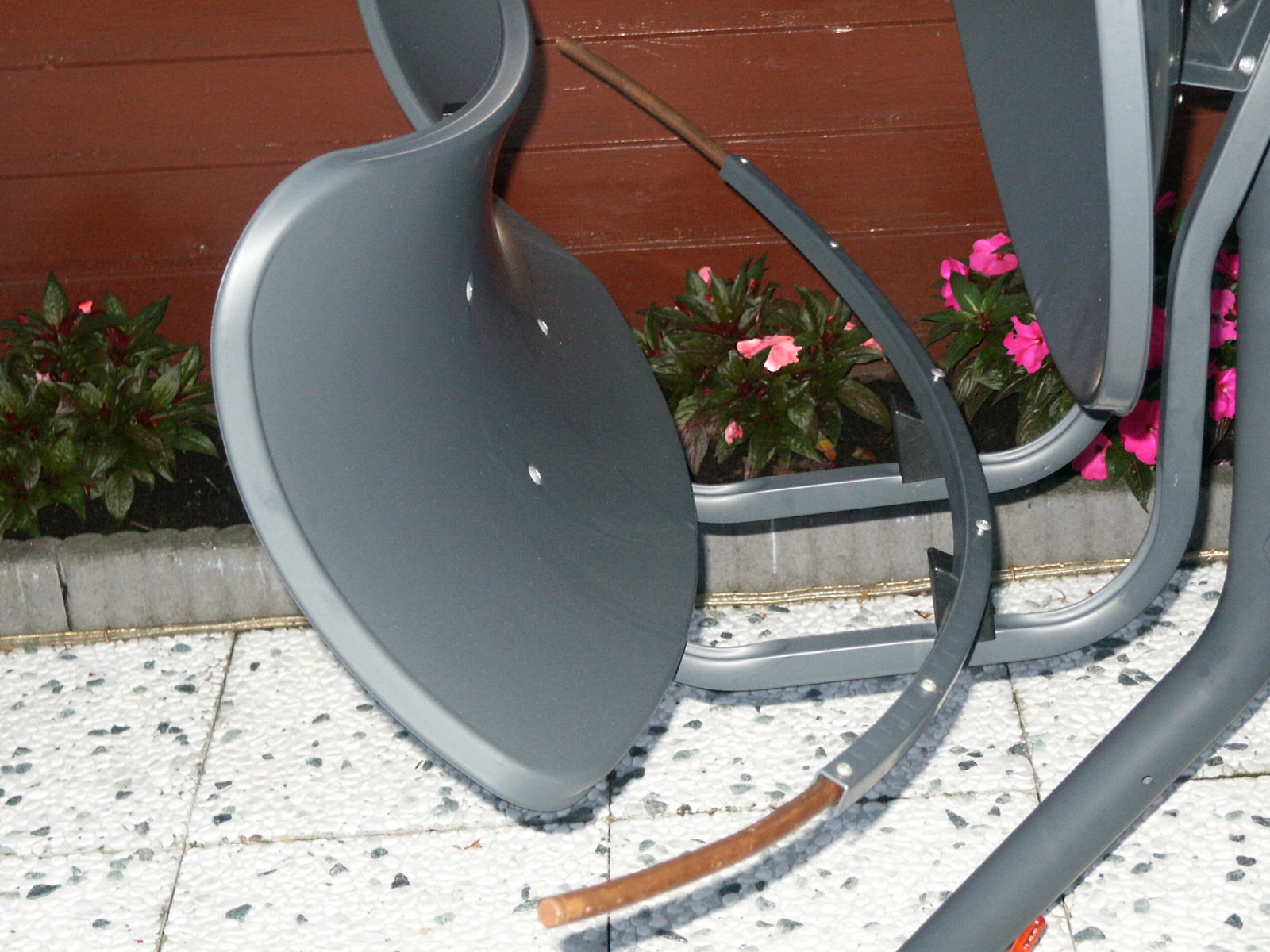

Hoi Holles...ja oke ik heb hem begrepen, ik heb zoals wij gister besproken hebben aan beide kanten 25 cm erbij gemaakt, heb een U profieltje van 20x20 dus ik kan alle kanten op net wij jij zegt 12 cm zal ik ongeveer nodig hebben, dus de rest kan er later vanaf, zie bijlage voor hoe het eruit ziet... <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Grtz Tom

[Gast]

Ziet er prima uit Tom.

Ik raad je aan een stukje u-profiel te nemen en daar je lnbhouder met lnb op te monteren. Dan met de hand de juiste positie bepalen voor optimaal ontvangst. Dan aftekenen en u-profiel op de pijp schroeven.



Een beetje te lang ingeschat van mij maar de pijp gaan ook nog een stuk de rail in.

Ik zeg tegen de vrouwen ook altijd dat ie van mij 30cm :-)

[Tomd]

He Alan...ja 30 cm..pffff..maar dat is dan in normale stand zeker..? <img src="/forums/images/graemlins/loldev.gif" alt="" />

Maar wat betreft het U profil, nou ik kan jou topic over de Wave wel dromen dus dat profiel heb ik allang in huis....komt goed hou jullie wel op de hoogte...met foto's



Grtz Tom
