philips 32pw9515/12 breedbeeld alleen rood ledje brand

[daltonagf]

heb hier een philips tv als ik hem aanzet dan gaat het stb lampje rood branden en na +- 30 sec hoor ik een relais schakelen, doet helemaal niets verder. heb geen ab hier maar werkt toch ook zonder ab (uit stby halen !) ? is dit een bekend probleem ???? <img src="/forums/images/graemlins/kweetniet.gif" alt="" />

[dirk28]

TV does not switch on, protection, error 67 (+5V) and/or 68 (+8V)

Check and replace if necessary position 1002 and/or 1010

(2422 132 07405) on the Large Signal Panel.



controleer dit eens.

of check pos 7421 line transistor en de kleine blauwe schijf condensator ernaast.

[Steve]

vervang het 5 volt st/by relais.(contacten zijn ingebrand,daardoor komt de 5 volt te laat,of helemaal niet in)

[daltonagf]

mag ik om te testen de relais doorverbinden <img src="/forums/images/graemlins/tongue.gif" alt="" /> of is dat niet aan te bevelen <img src="/forums/images/graemlins/angel.gif" alt="" />

[Steve]

nee.

als de contacten ingebrand zijn dan moet er een nieuwe in



woon je niet te ver weg,dan kom maar aan

[daltonagf]

ga er een nieuwe in zetten ,laat het nog weten hoe het afloopt. <img src="/forums/images/graemlins/loep.gif" alt="" />

nog bedankt voor je aanbod steve <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> maar woon in den bosch is wel effe rijden denk ik <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />

[daltonagf]

ben weer terug van vakantie heb de relais er uit gehaald en getest (12 v goed kontakt) toen terug in tv en multimeter er op en meet meteen na aan zetten 5.4 v aan beide zeide van 1 relais (pos nr 9584). de andere relais eerst aan 1 zijde 5.4 v en na 5-6 sec hoor je `klik` dan aan beide zeide die 5.4v vervolgens blijft die 5.4v dan ook maar tv gaat niet aan <img src="/forums/images/graemlins/confused.gif" alt="" />

[daltonagf]

pos nr relais moet 1002 zijn ipv 9584 <img src="/forums/images/graemlins/tongue.gif" alt="" />

[Steve]

sluit even pen 1 en 2 van de service plug kort en schakel de tv in.

de protectie`s zijn nu uitgeschakeld.

op het scherm moet nu het foutcode buffer te zien zijn.

[daltonagf]

die service plug zit die bij positie 0393 ?

als ik de ljintor los maak meet ik tussen de buitenste twee (e, een zeer lage weerstand de lijntor meet goed (e,b is 60 multimeter in diode stand) <img src="/forums/images/graemlins/kweetniet.gif" alt="" />

[Boerenknol]

32PW9515. Voordat dit toestel uitging, hoe was de beeldkwaliteit ? Groene flinkering of rode ? Het kan ook zijn doordat dit type toestel vaak gebruik maakte van een ESF beeldbuis deze teneinde is. Kortsluiting in de beeldbuis lijdt tot het voortdurend in protectionmode springen bij aanzetten. De standby lamp zal dan gaan knipperen. Na aan en uit zetten blijft deze gewoon rood branden. De enige mogelijke manier om deze aan te krijgen is met de AB of met de toetsen bovenop het toestel, als die er zitten. Mocht dit niet lukken dan hoop ik dat het iets anders is dan de beeldbuis.

[daltonagf]

er zitten toetsen boven op als ik die indruk hoor ik een relais (als ie even uit gestaan heeft). zet ik m daar na meteen uit en weer aan dan hoor ik het relais ook na zon 5-6 sec ,en doen de toetsen boven op het toestel niets . heb van dit toestel het beeld niet gezien (mischien nog goed ???) zit wel esf in ! heb stby lampje nooit zien knipperen <img src="/forums/images/graemlins/tongue.gif" alt="" />

[Steve]

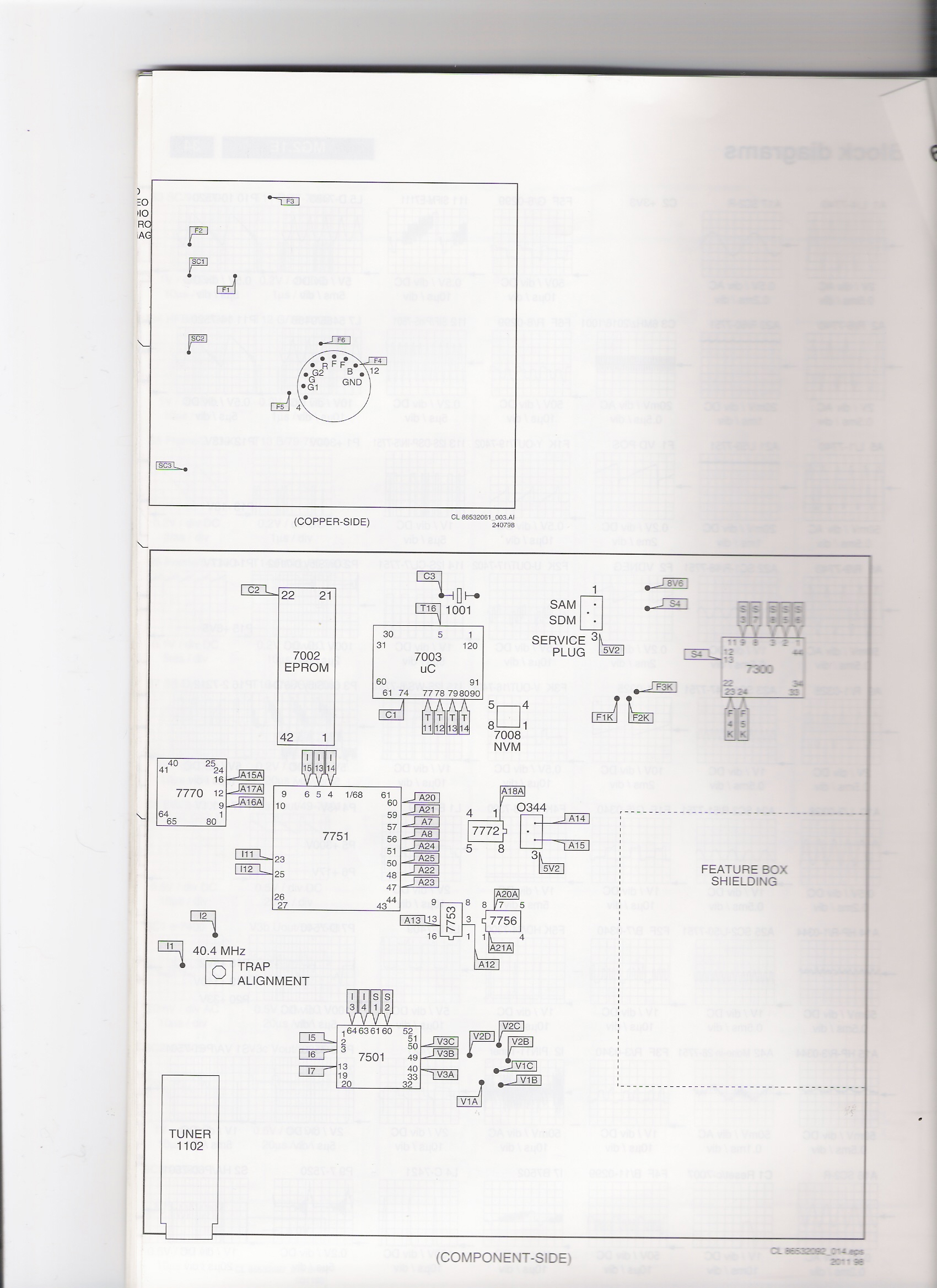

connector 0356 is de service plug

[Steve]

positie

[Steve]

controleer ook de scijfcondensator C2418 die aan de lijn eindtor zit.
