7071 door bliksem getroffen

[tracker]

Ik heb een DSX7071 van een kennis uit Turkije gekregen. De ontvanger is kapot gegaan in een onweersbui en doet niets meer.



Nu heb ik het apparaat open gemaakt maar er is niets bijzonders aan te zien. Het schema wat op de M_Z site staat is niet terug te herkennen en dus blijkbaar van een ander toestel.



Als ik de voeding loskoppel van de hoofdprint komen er op de pinnen verschillende voltages uit varierend van 12V tot 3V. Sluit ik de voeding weer aan dan zakt de spanning tot vrijwel nul. Maar wat nu zo bijzonder is: Dan hoor ik op de hoofdprint aan de kant van de voeding iets zachtjes tikken.



Wat kan er nu kapot zijn? Overal lees je dat dat vooral de condensators zijn, maar welke zijn dat dan: die aan de kant van de schakelaar of aan de kant van de netstekker?



Als de inslag aan de LNB kant is geweest, valt dan ook alles uit? Of is het meestal toch aan de netspanningskant?



Heeft iemand hier ervaring mee? <img src="/forums/images/graemlins/confused.gif" alt="" />

[Johan45]

Bliksem inslag aan de LNB kant geeft zichtbare schade aan de printplaat.

De printplaat en wat componenten in de direkte omgeving van het 'blikje'

vertonen dan vrijwel altijd brandschade.



Een voeding van een 'Nederlandse' decoder 5816/6071/6073/7071/7072 past waarschijnlijk ook in jouw decoder.



Misschien heb je een voeding die ook in de france decoders zit.

Als je een foto van de voeding plaatst is het waarschijnlijk wel

te zien wat voor voeding er in de decoder zit.



Overigens kun je eerst even kijken of deze onderstaande componenten

in je voeding zitten.



Citaat:

ik ga er van uit dat de zekering goed is,

verv dan in de voeding

C2133 = 4,7U/63V

C2155 = 0,47U/63V

C2122 = 100U/35V

ic7145 = MC44603p



Met dank aan Steve. <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />

[tracker]

Aan de LNB kant is geen enkele schade te zien.



In de bijlage een foto van de voedingsprint.

[Johan45]

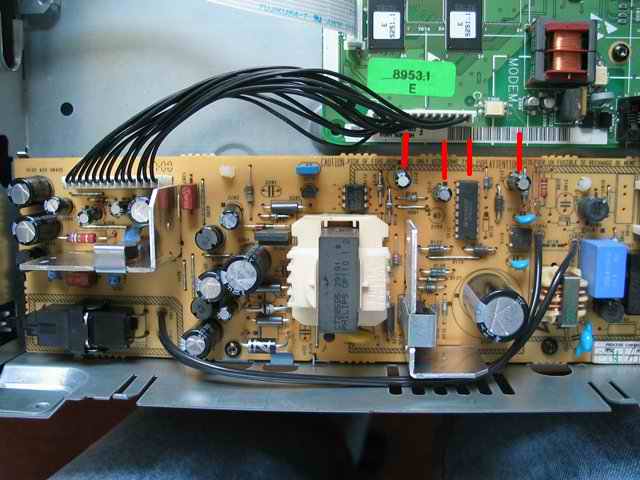

Ziet er uit als de 'normale voeding' voor de nederlandse decoders.



De door Steve genoemde componenten zitten er ook op. Zie bijlage ......

[tracker]

Bedankt tot zover.



Maar ligt het nu voor de hand om gewoonweg deze 4 onderdelen te vervangen in geval van blikseminslag?



Of zijn er meer onderdelen verdacht?

[Johan45]

Of er nog meer onderdelen 'verdacht' zijn weet ik niet.



Steve geeft aan dat als er problemen met de voeding zijn hij deze onderdelen vervangt.

Waarschijnlijk zijn ze niet allemaal (tegelijk) defect maar zijn dit de onderdelen die meestal de problemen veroorzaken en/of anders binnen korte tijd defect raken.

[bruinelec]

ik had ook blikseminslag en moest 2 onderdelen vervangen.

dat was het ic mc44603 en de fetp3nb60 ( de vervanger daarvoor is de IRFBE30)

daarna deed alles het weer dus ik zou dat eerst proberen ,totale kosten waren 4 euro voor deze 2 onderdelen.

[Johannes]

@ Tracker .



Als je de mogelijk kun meten is dat een oplosing om er achter te komen wat er aan de hand is.



Het mooiste kun je met een scoop meten dan kun je mooi zien of de spanning ook hobbeld als je dat eerst doet dan kun je de print banen volgen om te zien welke

elco er over zit. soms is het een andere als je denkt.



1 : bliksem inslag op de LNB ( volle inslag ) hoef je hem niet eens open de maken, want dan was ie al open, en dan lag ie wel een meter in de kamer.

Ondergetekende heeft zelf inslag gehad.



2 : Inslag op het net, en dan wel/niet in je eigen huis ( induktie). Ja dat is wat anders, vaak slecht tezien in de voeding maar wel te meten. <img src="/forums/images/graemlins/loep.gif" alt="" />





Johannes

[tracker]

Johannes,



Ik heb de 3 eerder genoemde onderdelen vervangen en de voeding doet het weer.



Maar als ik de voeding aansluit op de hoofdprint dan krijg ik een zacht tikkend geluid, bijna 2 tikken per seconde.

De voeding heb ik getest met een andere Philips en daar werkte de gerepareerde voeding goed mee. Het probleem zit dus op de hoofdprint.



De LNB was na het onweer ook kapot, maar aan het blikken kastje is niets te zien ook niet binnenin op het printje.



Kortom: Voeding weer in orde, hoofdprint kapot maar waar?



Misschien heb je nog een tip?

[Johannes]

Niemand heeft een diagram van de hoofd print in ieder geval ik heb het hier nooit gezien en ik weet van insiders dat ze daar heel geheimzinig over doen (Bedrijfs geheim). Er zit niet zoveel op wat je zo door kunt meten. en dan nog wat meet je dan. Je zou met een meter kunnen vergelijken met die andere ontvanger.

Ik zou om te beginnen net doen of er niks aan de hand is en hem proberen opnieuw

te schrijven met een oslink. Als ie tocht een inslag heeft gehad kan de Flash ook leeg zijn, als je de hantekening uit kunt lezen heb je in iedergeval een goeie Flash.

Nee ik weet zo niets wat je verder nog kunt doen.



Johannes

[Gast]

Hoi tracker



Als de voeding tikt betekend dat er een sluiting in de print zit. Als je de voedingsstekker loshaalt tikt hij niet, zeg je. Er moet dus ergens een sluiting op de hoofdprint zitten; vermoedelijk de schakeltor die de LNB van spanning voorziet. Met het loshalen van de voeding kan je met een OHM-meter een te lage weerstand lokaliseren. Volgens mij zit de schakeltor in de buurt van de tuner (waar de kabel aangeschroeft wordt). Deze tor licht plat op de print en mag geen 0 Ohm geven t.o.v. massa. Hopelijk heb je hier wat aan.



Groeten Eppieelco

[Steve]

controleer D6241 in de voeding

[tracker]

Ik ben nog steed bezig met de ontvanger en ben er nu achter dat de IC LNB K20PD kortsluiting geeft.



<img src="/forums/images/graemlins/loep.gif" alt="" /> Weet iemand waar zo'n chip te koop is? <img src="/forums/images/graemlins/loep.gif" alt="" />
