Datasheet UV618/256

[wammeswaggel]

Heeft iemand een datasheet van deze Philips TV-frontend of

een link waar ik die kan vinden?

Ik heb me gek gegoogled, maar vind alleen sites waar die te

koop is.

Bij voorbaat dank.

[arnoldl]



Denk niet dat er een datasheet van een tuner verkrijgbaar is.



Wat wil je ervan weten ?

Heb uiteraatd wel schema's waar hij inzit , zo kan je aansluitingen herleiden.



Voor de rest kan je denk ik beter naar de datasheet van de chip die erin zit gaan zoeken.



grtx, arnold

[Snurker]

Ik geloof dat deze in het oude 2B chassis werd gebruikt

had nogal last van de slecht kontakt makende lipjes, waardoor er interferentie ontstond.



In het circuit discription cursusmateriaal wordt wel eens dieper in deze materie gedoken, maar tja dat ligt allang in de versnipperaar.



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



PS wat is de klacht ??

[wammeswaggel]

Heren, bedankt voor jullie reactie.

Er is geen probleem met deze tuner: ik wil hem gaan gebruiken

in een spectrum-analyzer of een breedband-scanner, maar daarvoor

moet ik wel de aansluitingen weten.

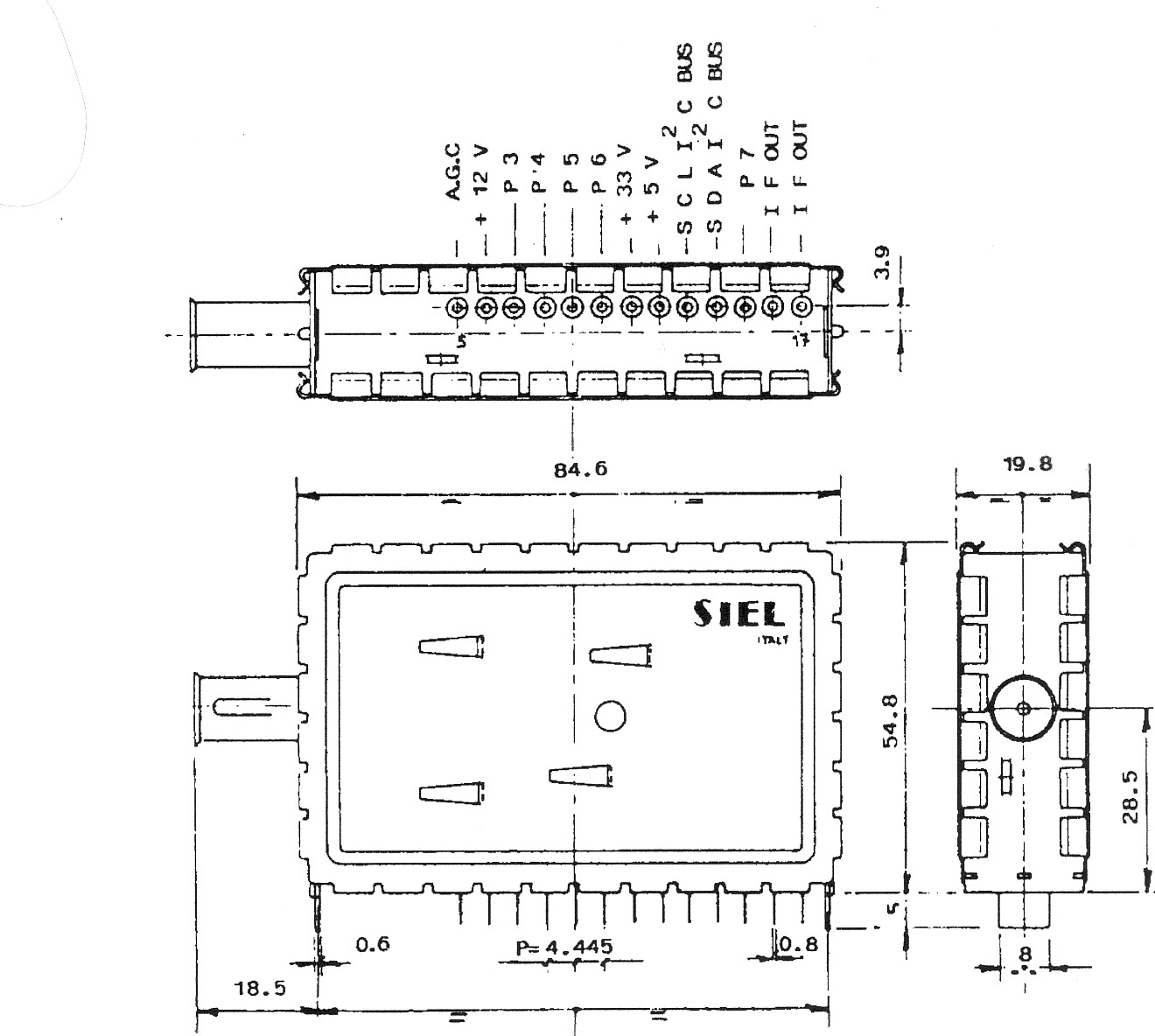

Ik heb wel een vervanger gevonden met het type-nummer:

FL 2462, die vervanger zou zijn voor de Philips 600-serie

(zie bijlage).

Kloppen deze aansluitingen?

[Snurker]

Ooo alleen de aansluitingen



Zal eens voor je zoeken in de oude 2B materie in 't lab.



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

UV618

[wammeswaggel]

Bedankt, Steve! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[wammeswaggel]

Jammer genoeg heeft deze geen I2C-bus.

Dan maar op zoek naar een 916 oid.

Iemand een idee waar ik die kan kopen?

[Steve]

ik heb bijna alle tuners hier liggen

[JBnl]

ijk hier eens http://www.freddospage.nl/?/tuner/tuner.html

[boarder]

In de jaren '90 heeft elektuur een ontwerp van een kortegolfontvanger gehad met een dergelijke kanaalkiezer. Ik weet het juiste nummer niet meer maar als je geïnteresseerd bent, kijk ik het na.



Boarder

[wammeswaggel]

@JBnl, bedankt voor de link, is interessant.

Zoiets wil ik ook gaan bouwen: een breedband AM/FM-ontvanger

die zowel de vliegtuigband(AM) aankan als weersatellieten en

POCSAG/FLEX/P2000.

Ik heb wel een scanner die dit allemaal aankan, maar die is

NarrowFM en levert dus geen mooie plaatjes via de NOAA-

satellieten(te weinig contrast).

Ook wil ik die ontvanger gaan gebruiken als spectrum-analyzer(icm met mijn scoop).

@Boarder: in de jaren 90 was ik al niet meer geabonneerd op

Elektuur, dus dat nummer heb ik vast niet in huis, maar

bedankt voor het aanbod.

Elektuur heeft in het verleden wel mooie schakelingen

gepubliceerd, maar de laatste jaren was het van: waarom

makkelijk als het moeilijk kan?
