Enkele vragen over actuatoren

[Koen B]

Hallo, ik heb het stoutmoedige plan ergens de komende weken/maanden een schotel van 120 cm met actuator uit te rusten. Qua materiaal heb ik daarvoor alleen nog maar een lnb. <img src="/forums/images/graemlins/grin.gif" alt="" /> Ook na de zoekfunctie gebruikt te hebben blijf ik met een aantal vragen zitten:



-Als je een universele polarmount gebruikt, kan je dan elke schotel met elke actuator combineren? Zijn bepaalde combinaties heel goed of juist af te raden, enz.



-Welke grootte heb ik om van 72 oost tot 58 west te gaan? (Heb al gelezen dat voor deze schotelgrootte vaak 18 inch wordt gebruikt, maar haal ik dan de uiterste grenzen?) Of hangt de uiterste grens af van het type actuator (merk, serie) i.p.v. de grootte?



-Zal een grotere actuator mij meer stabiliteit geven in uiterste oost/westposities?



-Geotrack maakt actuatoren die rechtstreeks met 12V-signalen werken (dus zonder V-box). Zijn er nog andere merken die zo'n actuatoren maken?



De draadjes die ik gevonden heb zijn vaak al wat ouder (onder meer een draadje van mezelf, anderhalf jaar geleden wilde ik ook al draaibaar maar het is er toen niet van gekomen). Die oudere threats zijn radicaal tegen DiSeqC-motoren voor grotere schotels. Maar helemaal vastbesloten ben ik nog niet, dus als mensen mij juist een DiSeqC-)motortje willen aanraden hoor ik het natuurlijk ook graag. <img src="/forums/images/graemlins/cool.gif" alt="" />

[Gast]

Je kunt een actuator aan iedere schotel bevestigen die aan een z.g. polarmount gemonteerd is.

Het draaibereik hangt samen met de manier waarop de actuator is bevestigt.

je kunt de actuator aan de linker of rechterkant van de schotel bevestigen.

Als je een denkbeeldige vertikale lijn door het midden van je schotel trekt, dan is dit het de as waarop de schotel draait.

Bevestig je nu de actuator heel dicht aan de linker of rechterkant van deze as, dan heb je zelfs met een korte actuator een enorm draaibereik.

Het nadeel hiervan is dat er enorme krachten op de actuator gaan werken, vooral aan de uiteinden van het draaibereik.

Dat komt omdat dan de schotel met zijn hele gewicht aan de actuator hangt of drukt. De kans op korrekte positionering van de schotel loopt terug omdat het hele mechanisme zwaar belast wordt met kans op speling.

Neem je nu een langere actuator met de bevestiging wat verder van de draai-as, dan zijn de mechanische krachten stukken minder en het geheel werkt gewoon beter.

Mijn schotel draait van ca. 60° oost tot 50 west.

Aan de oost kant, vanaf 45° oost en nog lager, merk ik dat de actuator het zwaar te verduren krijgt vanwege het grote gewicht van de schotel en het positioneren gaat minder precies als in de rest van het bereik.

De meeste actuators werken allemaal volgens hetzelfde principe: een vierdraadsaansluiting. 2 draden voor de spanning en 2 draden voor een pulsgever (reed contactje).

Deze pulsgever zit aan de motoras en telt het aantal omwentelingen van de motoras.

Deze telpulsjes worden in de ontvanger verwerkt en zodoende "weet" de ontvanger waar de schotel staat en waar die heen moet draaien bij het bevel een andere satelliet op te zoeken.

[trust]

Ik snap em , zo heb je mooi overal dezelfde verdraaing met hetzelfde aantal pulsen per º.

Vind ik wel leuk , net iets anders (en beter) als standaard .

Zo zag ik ooit in boxmeer een schotel op een polarmount , aangedreven door een simpele antenne-rotor , ook een leuk stukje huisvlijt .

[Koen B]

Hartelijk bedankt allebei voor de antwoorden, als mijzelf eindelijk draaibaar gemaakt heb <img src="/forums/images/graemlins/grin.gif" alt="" /> laat ik het weten. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

@Koen B,



Een mogelijkheid is ook nog een Horizon to Horizon motor van Jaeger.

En wel het type Jaeger HQ 1224.

Er zijn 2 modellen: de gewone en eentje met een

extra actuator waarmee je de elevatie kunt verstellen.

Handig voor satellieten die inclined orbit zijn.



Waarom jouw vraag in hardware problemen staat snap ik niet.

Je hebt nog helemaal geen hardware, hoe kun je dan

al problemen hebben? <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />

Deze vraag past perfect in het forum Schotelpark <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />



Voor meer info kun je googlen op "Jaeger 1224".

Hieronder de foto van het "gewone" model:







Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[Gast]

@Koen B,

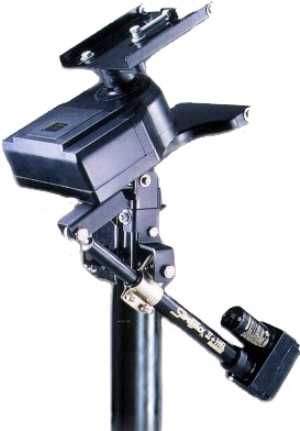

Hieronder de foto van het "speciale" model:









Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[wammeswaggel]

Heb ook wel eens wat geknutseld met een polarmount en actuator,

maar kwam niet verder dan 25 Oost en 15 West.

Ik had nog wel verder kunnen komen, maar dan had ik eindeloos

het dak op gemoeten(ik heb maar een 8 inch).

Je moet wel rekening houden met voldoende ruimte achter je schotel.

Nu heb ik zoiets als die Jaeger van nederlandse makelij

(overgenomen van een medesatter) met een extra actuator voor

de elevatie.

Ik hoef het dak niet meer op!

[Koen B]

Hm, ik moet toegeven dat die Jaeger er wel aardig uitziet. Wat ik er op het internet over vind is ook postief. <img src="/forums/images/graemlins/cool.gif" alt="" />



Grootste probleem wordt misschien nog dat deze 1224 blijkbaar alleen maar echt goed werkt op een Chammel Master (tenzij je zelf begint te knutselen, en daar ben ik niet zo goed in).



Nog een probleem: heb gelezen dat deze motor in totaal 4000 pulsen nodig heeft om van oost naar west te gaan, terwijl de V-box slechts 2000 pulsen ondersteunt. Zou ik het pulsenprobleem ontlopen door een ontvanger te kopen met ingebouwde 36V-sturing?

[Gast]

@Koen B,



Je hoeft niet perse een Channelmaster te hebben.

Het knutselwerk valt ook reuze mee en dat is

eventueel toch ook uit te besteden of niet?



Bij een kennis van mij werkt deze motor perfect

met een no name schotel en V-box, draaibereik

is als je wilt 180 graden.

Problemen met pulsen van de V-box?

Ik heb die motor probleemloos zien draaien van

45 Oost tot 58 West met een V-box.



Op het Duitse satbook board vind je trouwens meer info <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[Gast]

Die horizon to horizon motor is in feite een polarmount met ingebouwde motor.

Ze lijden allemaal onder hetzelfde probleem dat vooral bij grote schotels in de uiterste posities veel kracht nodig om de boel spelingvrij nauwkeurig te positioneren.

Een uitwendige actuator heeft natuurlijk het voordeel dat deze hefboomkrachten beter in de toom te houden zijn.

[alx]

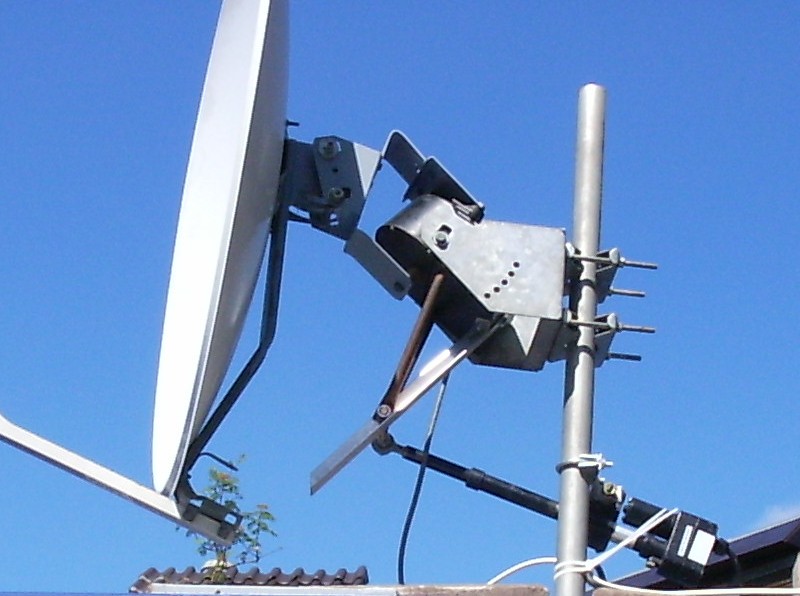

Die roest,he. Die zou grotendeels vermeden kunnen worden door het plaatsen van z.g. opofferings-anodes.

Blijkbaar is de actuator de laagste in de metalen.

(Electrolyse)

[trust]

Citaat:

Ik kan het mis hebben hoor, maar ik denk dat hier 2 motoren inzitten, één voor het draaien(bovenste kastje) en de actuator voor de elevatie, ik denk dat je hier niks aan hebt voor een "normale" schotel installatie



Ik weet wel zeker dat er met 2 motoren gewerkt word .

Ik heb ook een H2H motor (zelfbouw) met daar achter een actuator voor de elevatie .

Voor die extra actuator heb je wel een extra besturing kastje nodig .

In de "normale" stand heb je de elevatie die je ook met een "normale" (diseqC) H2H motor hebt .

Maar voor het zoeken naar feeds op "inclined orbit" satellieten is het maar wat handig .

Maar ook voor het fijn tunen van de schotel , is het erg prettig om binnen bij je ontvanger te kunnen zien of de elevatie op alle satellieten goed staat en of je het "0" punt goed gekozen hebt .

[Gast]

Citaat:

Toch blijf ik erbij dat je aan de extra actuator niets hebt in een "normale config satinstallatie, ik denk dat het stroomverbruik te hoog is voor je ontvanger <img src="/forums/images/graemlins/kweetniet.gif" alt="" />

@Sjaak(k),

Zoals trust en ik al eerder schreven is de actuator
(vooral) bedoeld voor satellieten die inclined orbit zijn.
Het is handig maar niet noodzakelijk in een "normale"
satellietontvangstinstallatie.
Dat je er niets aan hebt in een "normale" installatie
is wat mij betreft wat kort door de bocht.

Het stroomverbruik is in ieder geval niet te hoog voor de ontvanger.
Sterker nog, het stroomverbruik van de actuator staat
geheel los van de ontvanger.
De actuator betrekt de stroom van een aparte positioner of V-Box.
Ik denk dat je een ander type motor, de DiSEqC-motor,
in gedachten hebt.
Daarbij wordt inderdaad wel de benodigde stroom via de
ontvanger verkregen.


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Gast]

Dan heb ik ook nog ff een vraagje: Is het mogelijk om een actuator meer pulsen per graad te laten geven zodat ie nog iets fijner kan werken.

[wammeswaggel]

Dat kan, als je er een andere (optische) encoder in zet.
