tv vestel model 5521 gaat niet goed aan

[eusie]

hoi

mijn tv 51 cm beeld gaat niet goed aan.

als ik hem aan zet moet ik even wachten +/- 1 min daarna geeft hij beeld maar met allemaal strepen er over en geen geluid, als ik hem dan weer uit zet en dan weer aan, krijg ik wel sneller beeld (weer met strepen) of hij gaat goed aan met beeld en geluid



wie weet waar dat aan kan liggen <img src="/forums/images/graemlins/kweetniet.gif" alt="" />

[Snurker]

En ????? hoe is het via de Scart aansluiting ??



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[eusie]

zelfde verhaal alleen als ik dus via aan en uit zetten beeld heb doet de scart het ook

[Snurker]

staat er op het chassis niet ergens 11ak8 of 11ak30 of 11AK10 ??



dat zijn de aanduidingen van Vestel om een chassis te herkennen.



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[eusie]

er staat 11ak30

op de achterkant <img src="/forums/images/graemlins/super.gif" alt="" />

[Snurker]

Okay een bekend en recent chassis



Nu wat over die strepen...schuin...dun....breed...kleur ??...

Oja..ik zal je alvast het schema toesturen



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[eusie]

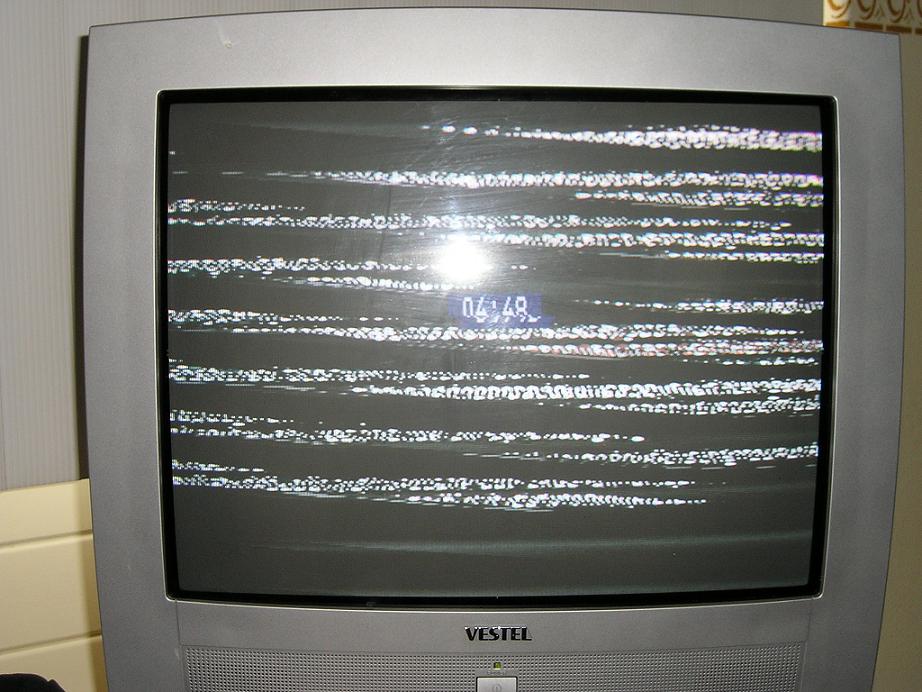

ze lopen schuin over het beeld

en de kleur is zwart wit

ik heb jou een foto er van gestuurt

eus

[Snurker]

Tja..dat wordt lastig





Het lijkt op een Jungle defect, dus rondom of in het IC 403=STV2247C

Beeld staat uit sync en de horizontale sturing werkt wel, dus het IC werkt gedeeltelijk wel goed.



Het merkwaardige is, dat voor de timer wel de sync goed is, maar voor extern of vanuit de tuner er teveel phaseverschuiving ontstaat, dus er geen synchronisatie horizontaal plaats vindt.



Fout moet dus ..óf in 't IC óf bij de sync-separator (SLPF)op aansluiting 50 van het IC gezocht worden...dus controleer condensator C414 maar eens.



Snurker

[Steve]

vervang de stv2248

[eusie]

Citaat:

vervang de stv2248

waar vind ik die dan
de condensator die snukels tegen mij zij heb ik gevonden die ga ik vervangen en dan horen jullie het wel of hetwerkt
alvast bedankt voor de info eus

[eusie]





Fout moet dus ..óf in 't IC óf bij de sync-separator (SLPF)op aansluiting 50 van het IC gezocht worden...dus controleer condensator C414 maar eens.



Snurker

heb de c414 gevonden is een heel klein bruin dingetje aan de onderkant print plaat moet ik die vervangen

eus

[Snurker]

Het is inderdaad een SMD condensator..

Kun je de "weerstandwaarde" er over heen soms meten ??

Mag geen lage waarde zijn

Als het laagOhmig is moet je deze met een soldeerbout verwijderen...en een ander type plaatsen.



Als je geen meter hebt...dan zonder meer deze condensator verwijderen en een gelijke waarde terugplaatsen (mag andere maat zijn)



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[eusie]

ik wordt steeds wijzer door jou

maar wat moet de waarde dan zijn

en hoe meet ik die <img src="/forums/images/graemlins/loep.gif" alt="" />

[Snurker]

De condensatorwaarde is 2n2 = 2200 pF...25 - 50 volt type (ik had je toch het schema gestuurd ?? )

Deze waarde kun je niet met een standaardmultimeter meten.



Maar als deze condensator defect is, wordt die meestal laagOhmig oftewel....wel met een multimeter te meten Ohmse waarde....

Kan 500 Ohm of zelfs 47 kilo-Ohm zijn.



Dus als je een multimeter bezit...meet dan eens over die SMD, als die hoger meet, dan 1 mega-Ohm, dan zal de condensator ook wel goed zijn...en mag je ook volgens Steve ..het IC zelf vervangen.



Snurker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
