Geostationair satelliet programma

[Gast]

Alleerst mijn complimenten voord dit mooie programma. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Nu begrijp ik ook waarom ik in het begin moeite had met het vinden van Hispasat. Ik zit op 5 Oosterlengte, daarom dacht ik dat Hispasat ongeveer 35 graden zou moeten aanwijzen op mijn Stab HH100, dit bleek uiteindelijk ongeveer 40 te zijn. Met dit programma zie ik nu dat dit juist is. Wat ik er niet uit kan halen is de elevatie van de schotel. Ik heb geen polarmount rotor. Als ik de declinatie aftrek van de elevatie kom ik niet uit. Ik heb mijn Triax 88cm nu op 24,5 graden staan (uitgericht op Sirius). Volgens het programma zou ik ongeveer op 23 graden moeten uitkomen. Ik heb nog even in het boekje van de stab gekeken, in het boekje van de stab staat wel een rekenvoorbeeld, maar er staat niet bij voor welke sataliet dit voorbeeld is gegeven. Uiteindelijk heb ik door trail en error de juiste elevatie gevonden, maar dat heeft wel wat tijd gekost.



Groet,



satbas

[Gast]

Heel mooi programma!





Met vriendelijke groeten <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



sattaz





[TCDD]

Citaat:

Wat ik er niet uit kan halen is de elevatie van de schotel

Het probleem is dat veel schotels offset schotels zijn waarbij de LNB niet in het midden van de schotel staat. De hoek van de schotel hangt dan af van het ontwerp en dus van de fabrikant. Het zou een beetje lastig worden al die verschillende modellen in te bakken (of iemand moet nog een leuk idee hebben?). De documentatie van de fabrikant dus niet gelijk weggooien!

[Gast]

Heb het programma ook gedowned en moet zeggen petje af!!!!! Mag de site genoemd worden in het schotelparkforum m.b.v. een "sticky" posting????? Op die manier blijft het bericht onder de aandacht van de mensen die het goed kunnen gebruiken.



klasse.

[TCDD]

Ik heb weer wat verbeteringen aangebracht in GorbTrack, een programma wat de posities van satellieten berekent via een algoritme wat ook door Norad en NASA wordt gebruikt. Meer informatie in het begin van deze thread.

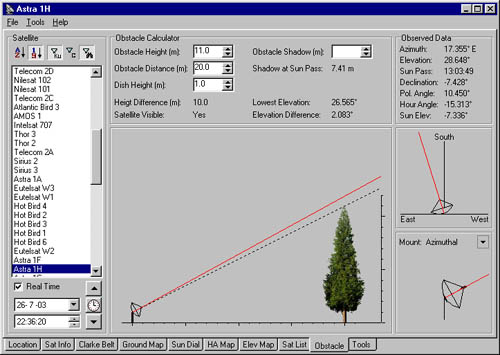

Daar momenteel wel erg veel mensen ruzie lijken te hebben met bomen heb ik GorbTrack voorzien van een 'obstakelcalculator', je kunt nu de minimale elevatie berekenen uitgaande van afstand en hoogte. Ook kun je de hoogte van een object berekenen aan de hand van de lengte van de schaduw. Elevatiedriehoeken kunnen worden uitgeprint en geplakt op karton om visueel te kontroleren of er obstructies zijn. De elektronische Gerdy <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />.



Het programma kan nu de sterren weergeven in de Clarke Belt. Momenteel zijn er nog weinig sterren en veel daglicht naar in de herfst en winter kan dit zijn nut bewijzen.



De gegevens voor een modified polar mount worden nu berekend:

- Polar Axis Correction geeft aan hoeveel graden de rotor 'naar voren' en de schotel 'naar achteren' dienen te worden gekanteld om de kromme te optimaliseren voor de Clarke Belt.

- Polar Axis geeft de gecorrigeerde hoek van de poolas; de hint bevat de gecorrigeerde lengtegraad.

- Declination from Horizontal Plane geeft de hoek tussen schotel en horizon wanneer hij naar het zuiden gericht staat.



De schotelelevatie voor een offset schotel wordt berekend, je kunt diverse antennetypen kiezen uit het dropdownmenu naast de waarde. Offsethoeken die niet in de tabel staan zijn uiteraard welkom. Ik heb ook een poging ondernomen de schotel grafisch weer te geven, kijk onder het Dish tabje in Satinfo. Polar wijkt nog iets af en Simplified Polar werkt alleen op het zuiden maar het geeft toch een goede indicatie van de stand van de schotel. Door met de muis over de waarden in Dynamic Data te bewegen worden de hoeken zichtbaar gemaakt in de tekening.



Om te kontroleren wanneer de LNB gefrituurd wordt zijn de waarden Sun Pass time en Sun Blockout Period toegevoegd.



Afijn, ga er maar eens mee spelen zou ik zeggen.



Berry.



GorbTrack 0.2



[hvdh]

Bedankt voor deze nieuwe versie, dit begint een bijzonder programma te worden! Begin me af te vragen waar je de kennis van dit alles vandaan haalt, denk dat je minstens amateur-astronoom moet zijn...



Sterrenkaart in de Clarke-Belt grafiek is inderdaad nuttig. Kan de zon (toch ook een ster <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />) en vooral de maan er een volgend keer misschien ook in?



Edit: oh ja, zou er een optie kunnen komen om azimuth in de gebruikelijke 0...360 graden notatie (180 graden = zuid) te zien?



Toevallig heb ik gisteren ook mijn Clarke-belt grafieken bijgewerkt met de laatste Lyngsat gegevens (niet dat er veel veranderd is). Ook de LNB tilt is er nu uit af te lezen. Als er nog fouten in zitten hoor ik het graag. Zie de link in mijn signature.

[TCDD]

Astronomie is inderdaad een van mijn interessegebieden, alhoewel mijn oude kijker al jaren stof staat te verzamelen. Er zit een polar mount op dus dat principe kon ik, ook wist ik hoe planeten en sterren over de hemel bewogen. Mijn interesse in ruimtevaart kwam ook van pas, ik wist iets van orbitaalmechanica. Als je je dan begint te verdiepen in satellietontvangst krijg je al snel glinsterende oogjes. Na de eerste stuntelige excercitie met kompas en gradenboog in de tuin kreeg ik het idee een zonnewijzer met satelliet richting te maken. Programmeren werkt vervolgens bij tijden erg verslavend...



Zon en maan kun je al tonen in de Clarke Belt als je de filters uit zet, ze staan in de satelliet lijst en worden weergegeven als satellieten (mits ze laag genoeg staan!). Ik zal hier nog e.e.a. aan veranderen. De formele waarde voor de azimut zal ik ook toevoegen, intern reken ik daar al mee.



Jouw Clarke-belt ziet er ook weer fraai uit. Mocht je interesse hebben ook hier de sterren bij te tonen dan is deze link wellicht iets voor je, Astroexcel. De sites Astronomy Formula's en RA/Dec to Alt/Azi hebben mij erg geholpen met mijn sterrenkaartje, de sterposities komen uit HYG.

[Gast]

Geweldig progr. heb je daar?

Was juist op zoek naar een goede oplossing voor het bepalen van mijn lokatie> <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> [color:"red"] [/color] <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[Gast]

hoikes



Dit is een zeer mooi programma beslist ook voor een nieuweling doe zo voort <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



greetz



sentinel <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[Gast]

HOI



Nadat het prg gedowd te hebben en geinstaleert in WINXP PRO blijkt nu dat ik geen satelliet's kan selecteren,ze zijn gewoon niet aanwezig is dat een fout in het prg of doe ik iets verkeerd



greetz



Sentinel <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[Gast]

<img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> Joepie alles gevonden,blijkt niet te werken met de messenger plus - deze wilt iedere keer een dump doen van de text met een error als gevolg



Maar op de 2 pc zonder messenger +,is alles <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> ok



greetz



Sentinel

[klaas]

ik heb windows xp prof en ik kan wel satellieten selecteren.

Werkelijk een formidabel stukje werk. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



Bedankt voor de moeite. <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />



[hemertje]

met dank aan TCDD nu ook al een paar dagen online op dreambox.sjerom.com <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />





[bliksem]

werk prima <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[TCDD]

Het heeft even geduurd maar GorbTrack is weer iets uitgebreid. De volgende zaken zijn aangepast:

- Het programma rekent nu de in te stellen schotelelevatie uit voor motoren als de Stab HH100, Moteck SG2100 en Jaeger 99g.

- Azimut kan nu in standaard 0-360 graden formaat worden weergegeven.

- De zon en de maan worden (wat simplistisch) weergegeven in de Clarke Belt.

- Voor de bezitters van een motorsturing met pulsteller zoals de vbox is er een puls teller calculator (te vinden onder het tabblad Rotor onder Sat Info). Door voor een aantal bekende satellieten de tellerstand in te vullen kunnen de tellerstanden voor de overige satellieten berekend worden. Zo kunnen nieuwe satellieten snel worden ingesteld. Met mijn vbox en H2H werkt dit uitstekend (corr. 0.99993), mogelijk is de relatie wat krommer bij een systeem met actuator. Als een en ander vragen oproept dan hoor ik het wel.



Groetjes, Berry.



GorbTrack.zip Versie 0.3

GorbTrack Home
