Kan een led-je als zekering dienen?

[GreenPolo]

Ik heb hier een adapter van 110v naar 4.8v. Deze heeft 220v door op z'n kop gehad. Nu lijkt het of het ledje is doorgebrand (net als een zekering). Ben niet z'n een electronicus, maar kan ik goed zitten met mijn redenering dat ie daarom niet meer werkt?

[Rocketscientist]

Ik ben ook niet zo een held in electronica, maar ik weet wel dat led zoiets betekend als Light Emitting Diode. Hij geeft dus alleen licht.



Bij een spanning van enkele volts kan hij al knappen.



De reden dat hij niet werkt lijkt mij meer het spanningsverschil van 110volt.

[GreenPolo]

Tis namelijk zo dat als ik erdoorheen kijk een opening in de "spiraal" zie. Lijkt me dat het kringetje zo niet rond is.



Voor dat spanningsverschil heb ik wel een omvormer van 220 naar 110, alleen het leed was al geschied.

[The Librarian]

Citaat:

Ik ben ook niet zo een held in electronica, maar ik weet wel dat led zoiets betekend als Light Emitting Diode. Hij geeft dus alleen licht



Dat Diode duid er volgens mij op dat de led als een diode werkt die ook nog licht geeft.



Een diode stroom door in één richting, en spert stroom uit de andere richting.



Citaat:

Een LED (= light emitting diode) is een diode (PN-junctie) die licht uitstraalt indien er

in de doorlaatrichting voldoende stroom door de diode gestuurd wordt. Een LED werkt

klassiek met een IF = 20 mA, maar indien een geringere lichtintensiteit volstaat, wordt

vaak een IF = 5 mA tot 10 mA genomen.



Ik denk wel dat een led op 220 aangesloten direct het loodje legt <img src="/forums/images/graemlins/grin.gif" alt="" />

[alx]

Met eeb Ohm-meter op diodebereik toch door te meten?

Van de ene zijde naar de andere een lezing en andersom

niet.

[Albert_H]

De kans is het grootst dat de transformator defect is.

Als hij maar heel kort op de 220V gestaan heeft kun je geluk hebben, maar vaak brand in dergelijke gevallen de primaire wikkeling van de trafo door.



Als het een simpele adapter is, dat staat het ledje parallel over de gelijkspanning geschakeld en kan hij dus niet als zekering werken. Dan kan er nog best spanning aanwezig zijn als de led defect is. Is het b.v. een laadadapter voor een mobiele telefoon, dan zit er meestal meer electronica in de adapter en kan een defecte led de uitgansspanning blokkeren. Of de led dan het defect raken van de rest van de electronica voorkomen heeft is moeilijk te zeggen.



Albert_H.

[GreenPolo]

Hoe kan ik eea testen/meten?

[leo1949]

Voordat iemand hier antwoord op kan geven zullen we eerst moeten weten wat voor een adapter het is.

Zoals: Zit er een transformator in of is het met electronica. Maak er een foto van en plaats deze hier dat is de beste manier voor een snel antwoord of beschrijf wat er allemaal in zit aan onderdeeltjes. En eventueel merk en type.





Groetjes

Leo

[GreenPolo]

Het is een adapter/oplaadapparaat voor een dremel-accu machientje. Het is een 110v omdat deze uit de usa komt. Ik heb er een omvormer bij van 220 naar 110. Maar zoals gezegd heeft ie dus 1x rechtstreeks op 220 gezeten. Sindsdien kan ik mijn accupack niet meer opladen. Ik heb via Dremel/Bosch al geprobeerd een nieuwe te bestellen, maar deze is schijnbaar niet meer te verkrijgen.

Ik gebruik dit machientje om autoglas te repareren (voorboren van sterren), en heb dit apparaat dus voor mijn bedrijf nodig.

Dremel heeft wel nieuwe machines, alleen zijn deze een slag groter, waardoor het moeilijker hanteerbaar is.

Dus om een lang verhaal kort te maken zou ik deze graag behouden.

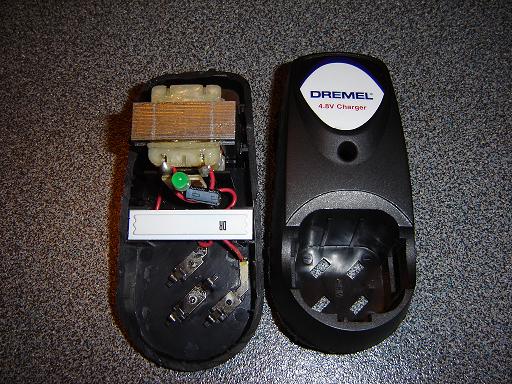

Bijgaand een foto..

[it feintsje]

Meet de primaire spoel maar eens door.Als deze oneindig is,is de thermische beveiliging waarschijnlijk onderbroken.Anders moet je een paar ohm meten.

Gr.It Feintsje

[leo1949]

Dit gaat niet altijd op want waar jij op doeld is dat de primaire onderbroken is. Ik ga er meer vanuit dat er isolatie gesmolten is en er dus sluiting tussen de wikkelingen kan zijn. Om de fout te vinden zou ik van het begin af beginnen te zoeken. Dus van de sec kant trafo 1 draad los solderen en kijken of je op de trafo sec een wisselspaning meet. Is dit niet zo dan is de trafo naar de testikkels, als het wel zo is dan is de gelijkricht diode stuk of de afvlak elco of beide zijn stuk.

Op deze manier is de fout binnen 5 minuten gevonden. <img src="/forums/images/graemlins/super.gif" alt="" />





Leo

[Albert_H]

Hallo greenpolo.



Op het eerste gezicht ziet het er uit als een heel simpele lader, alhoewel ik niet goed kan zien wat de witte streep is en of daar nog electronica onder zit.

Als je echt omhoog zit stuur mij dan het apparaat op, dan wil ik best kijken of er iets aan te repareren is of dat er een vervanging voor te versieren is.

Dan kan hij meteen omgebouwd worden naar 220V.

pm mij maar als dat iets voor je is.



Albert_H.

[GreenPolo]

De witte streep is gewoon een sticker, de draden lopen hier gewoon onderdoor.



@ Albert_H : ik heb inmiddels via een collega een 12v hanteerbaar machientje gekregen. Dus de grootste spoed is er af. iig bedankt voor je aanbod.

[Gast]

hmmm,

ik wil me niet met je reparatie bemoeien... maar doe het toch <img src="/forums/images/graemlins/smile.gif" alt="" />



Waarom niet direct je oplaadstation verbouwen?



Ik zie dat er dusdanig weinig inteligentie in dit laadstation zit dat je het zelf ook zou kunnen nabouwen.

Het enige wat je zou moeten weten is wat er voor een spanning aan de uitgang van de spoel komt en vervang je 110V door een 220V. desnoods extern in een apparte behuizing alwaar je je mooie dremel kapje (rechts op de foto)op monteerd met de contacten.



Ik denk als je een nieuwe spoel en een gelijkrichter met parallel een led(+weerstand) en een zekering haalt, ben je een paar euro kwijt en sla je alle vliegen in 1 klap.



my 2 cents

[satcor64]

Jezus wat een gelul over een adapter/oplader <img src="/forums/images/graemlins/anoniem.gif" alt="" />

Pleur dat ding in hemelsnaam de deur uit en koop een nieuwe <img src="/forums/images/graemlins/loldev.gif" alt="" />

Voor die paar eurieknaken <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />

dan heb je ook gelijk de juiste spanning te pakken.





<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />Groeten
