Multicam in DBOX2

[Gast]

Ik heb vandaag mijn multicam eens onder de loep genomen. Ik heb een tijd geleden er 1tje gekocht op een_of_andere_veiling_site, van een duitser.



Naar mijn mening doet er niet toe welke versie de multicam is, als er maar een 6 MHz kristal opzit. Nu kreeg ik dat ding toen niet aan de praat.



Vandaag dus eens verder gekeken en dacht dat mijn aansluitingen niet goed gesoldeerd waren. Eerst maar eens die connector van de multicam naar het kaartslot omdraaien.



Dit hielp niet. Ik las nog wat verder de documentatie door en zag dat ik met het omdraaien van de connector, de aansluitingen VCC en GND verwissel had met SW1 en SW2. (Deze 2 punten zijn kortgesloten als er een kaart in zit). Op het zelfde moment had mijn neus het ook door. Smerig luchtje uit de dbox, en de printplaat rondom de smartcard glanzend van de warmte. KIJK DUS GOED UIT HOE JE DE CONNECTOR ER OP PLAATST <img src="/forums/images/graemlins/smile.gif" alt="" />



Verder gelukkig niets kapot gegaan, omdat ik er tijdig bij was.



Toen alle draadjes maar eens opnieuw gesoldeerd. Echter kwam ik er toen achter dat de leescontacten van de kaartslot aan de onderkant zitten. dit betekend dus: Kaart met de chipcontacten naar onderen insteken!



Daarna opnieuw geprobeerd met NewCS en tadaa.. het werkt!



de poort die NewCS moet gebruiken is /dev/tts/1 ( voor inbouw multicam )

voor gebruik van NewCS met een externe kaartlezer ( Phoenix / Mastera ) moet je /dev/tts/0 instellen.



de punten op een rijtje:

- Connector naar kaartslot juist plaatsten op de multicam

- Kaart met chipcontact naar onderen insteken in kaartslot2

- in newcs.xml instellen voor /dev/tts/1 ( interne mutlicam )



Ik schrijf deze aanwijzing voor de mensen die moeite hebben hun multicam aan de praat te krijgen, aangezien er nog veel vragen over zijn in dit forum.



Hopelijk wordt het op deze manier wat eenvoudiger te configureren.



Groeten,



Mathijs

[Soulman]

Wel uitkijken met multicam kopen!

De cams verschillen per merk box. Voor inbouw is de Sagem het makkelijkst, hoeft niet gesoldeerd te worden of wat dan ook.

[Gast]

Ik bezit zelf een Sagem D-Box2 en ben van plan een Multicam v3.0 module aan te schaffen, het klopt dus dat deze zo te installeren in de decoder zonder soldeerbout zoals in het vorige bericht is vermeld? <img src="/forums/images/graemlins/smile.gif" alt="" />



Heb diverse handleidingen in het duits gevonden, maar het zou fijn zijn als een Nederlander dit kan garanderen <img src="/forums/images/graemlins/smile.gif" alt="" /> Ben namelijk niet zo handig met de soldeerbout, alhoewel ik voor de rest technisch genoeg ben <img src="/forums/images/graemlins/smile.gif" alt="" />

[Buzzz]

Wat is het grote verschil qua inbouwen met een Nokia doos? Ben namelijk zelf in het bezit van een Nokia DBox2, maar zie door de bomen het bos niet meer. Wanneer kies ik voor een inbouw-cam, en wanneer voor een externe via de seriele poort? Maakt het wat uit? En natuurlijk, hoe weet ik of ik de juiste multicam koop voor het netwerk / de kaart van mijn kabelboer (essent/tvhome)?

[MagicOnline]

Citaat:

Ik bezit zelf een Sagem D-Box2 en ben van plan een Multicam v3.0 module aan te schaffen, het klopt dus dat deze zo te installeren in de decoder zonder soldeerbout zoals in het vorige bericht is vermeld? <img src="/forums/images/graemlins/smile.gif" alt="" />

Heb diverse handleidingen in het duits gevonden, maar het zou fijn zijn als een Nederlander dit kan garanderen <img src="/forums/images/graemlins/smile.gif" alt="" /> Ben namelijk niet zo handig met de soldeerbout, alhoewel ik voor de rest technisch genoeg ben <img src="/forums/images/graemlins/smile.gif" alt="" />

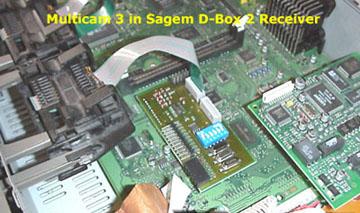

zie bijlage



Lekker simpel <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />

[Gast]

Hoi Buzz,



Ik ben zelf ook in het bezit van een nokia DBOX2.

Een interne of extere lezer/multicam hebben elk hun voordeel en nadeel



Interne multicam:

voordeel: Mooi weggewerkt, je kunt zo het kaartje insteken in slot2

nadeel: je moet bij een nokia 10 pootjes doorzagen/doorknippen van slot2



Externe multicam ( Phoenix interface / Mastera )

voordeel: Je hoeft geen draadjes te solderen / dingen slopen in je DBOX2

nadeel: Deze moet je appart voeding met een adapter, en het ding hangt ergens

in de buurt van je dbox2, heb je dus altijd erbij nodig



Het plaatsen van een multicam is in een DBXO2 wel redelijk eenvoudig. Je schroeft gewoon het bestaande modem eruit ( helemaal links). Je ziet dan een 20 polige connector op het moederbord. Daar prik je de multicam op.



Op de multicam zelf zit ook weer een 10 polige connector. Daar prik je het kabeltje weer op dat naar je smartcard lezer gaat ( slot2). Dit kabeltje moet je dus zelf solderen.



Bij een sagem ligt het inderdaad anders. Daarvoor moet je een speciale multicam hebben met een speciale connector, waar het flexibele kabeltje van de kaartlezer in past ( zoals je hierboven in de post van MagicOnline ziet ).



Conclusie:



Ben je handig in solderen, ben je nauwkeurig en wil je je dbox2 op een nette manier geschikt maken voor nieuwe kaarten, neem dan een Multicam



Ben je niet handig in solderen, wil je je dbox2 geschikt maken voor nieuwe kaarten, maar hem liever in de oude staat laten, gebruik dan een externe multicam/phoenix interface



Groeten,



Mathijs

[Gast]

Gaat een originle TVHOME kaart werken i.c.m. een Mastera II?

Dien ik voor de aansluiting een normale seriële kabel te gebruiken of een cross?

[Gast]

Zolang de MasteraII, Phoenix 6MHz (emulatie) ondersteund, moet het werken. Zo ver ik weet moet je een straight(rechte) kabel gebruiken

[Gast]

Ik lees net in een beschrijving:

Mode 0:

Smartmouse/Phoenix mode (6 MHz)



Zou dus moeten lukkken......

[Gast]

Nou dan moet het helemaal goed komen.

Ik heb zojuist een kaartpakketje van 15 euro gekocht van TVHOME.

Het werkt hier als een tierelier in mijn DBOX2 met Sportster Pro en mijn

zelfbouw Phoenix interface op 6 Mhz <img src="/forums/images/graemlins/smile.gif" alt="" />

[Soulman]

Ik ben even benieuwd. Ik ga er dus van uit dat de kabel dbox met ingebouwde

multicam de kaart kan lezen. Ik vraag me af welke emu dat verzorgt?

[toeter]

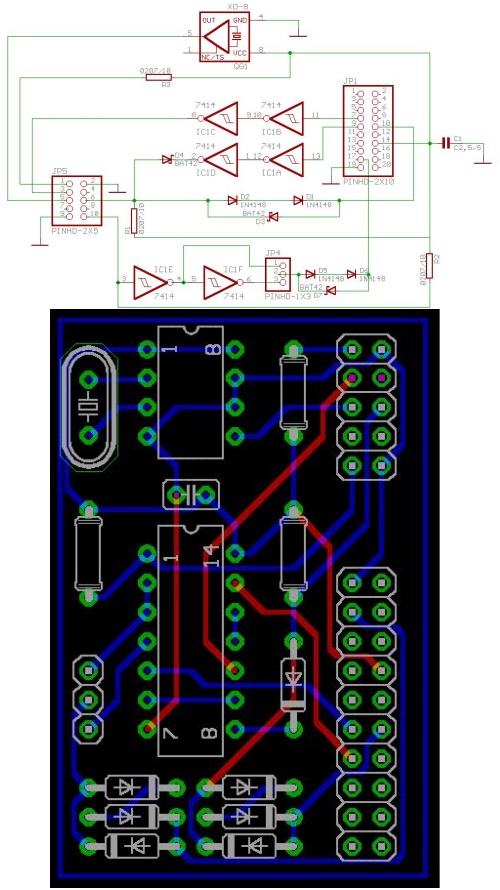

even voor de knutselaars onder ons

ik heb hier een multicam liggen en er zit een 6mhz kristal op , dus voor irdeto2,

ook bij een duitser gekocht , maar dit printje is volgens mij makkelijk zelf te maken , misschien is er iemand die deze print na kan maken en in productie nemen en voor een leuk prijsje aan de gegadigden doen

het gaat om deze cam

[Gast]

Ook ik heb hier wel belangstelling voor. Eventueel van een andere mag ook. Lijkt me niet zo heel erg moeilijk te maken...

[Gast]

Dezelfde multicam die toeter heeft, heb ik ook ( van een duitser gekocht).

Werkt perfect. Namaken is prima te doen. Er zit een standaard 7400 serie ic op, een 6 mhz kristal, wat (zener)diodes, etc

[pet123]

Multicam:
