Wavefrontier T90: Hoe de elevatie aflezen?

[-Neo-]

Ik heb recentelijk een wavefrontier T90 aangeschaft. Nu kan ik de skew netjes aflezen op de schotel maar de elevation nergens af te lezen. Er zit wel een grote bout waarmee ik de elevation in kan stellen maar nergens zijn de graden aangegeven. Hoe kan ik de elevatie nu juist instellen?



Blijkbaar zijn er verschillende versies van de T90 want bij b.v. de WF T90 van Alan S zit weel een component waarmee je de elevatie kan aflezen. Mijn schotel heeft blijkbaar een andere constructie. In de parts list uit de bijgeleverde manual zitten ook weer iets andere onderdelen dan de parts list die ik op de www.wavefrontier.com site heb bekeken. Kan dit? Heb ik een nieuwere versie oid?



Ik heb twee foto's bijgevoegd zodat je de constructie van mijn T90 kunt zien.



[Tomd]

Naar het schijnt heb je idd een nieuwere versie van de Wave, jij wil zeker samen met de Holes sheet de Wave afstellen ?.

Dat wordt moeilijk als er voor de elevatie geen graden aflezing is.

Ik heb het handmatig gedaan, de middelste LNB op de 0 van de rail, in mijn geval de Thor.

Daarna zelf bepalen wat de elevatie moet zijn, uiteraard met de Box en een TV'tje bij de hand.

Dit gaat goed zoals AlanS het in zijn topic beschrijft, uiteraard met de Holles sheet is ook een goede manier alleen zoals je zelf al aangeeft je mist de graden op de Wave.



Maar toch sterkte met de afstelling.



SUC6 Tom

[Gast]

Even een opmerking voor als je gaat beginnen.

De schotel staat ietwat naar beneden gericht.

[Gast]

waarom zo moeilijk een foto in een word document??



Zo is het toch makkelijker en sneller.



[Gast]

Citaat:

Ik krijg het niet voorelkaar om direct iets in een topic te zetten, zonder een eigen URL waarvan ik hem kan uploaden





Als bijlage uploaden klik dan op de bijlage van je bericht kopieer de URL en bewerk het bericht dan kun je hem in het originele bericht zetten.



GR <img src="/forums/images/graemlins/rockon.gif" alt="" />

[-Neo-]

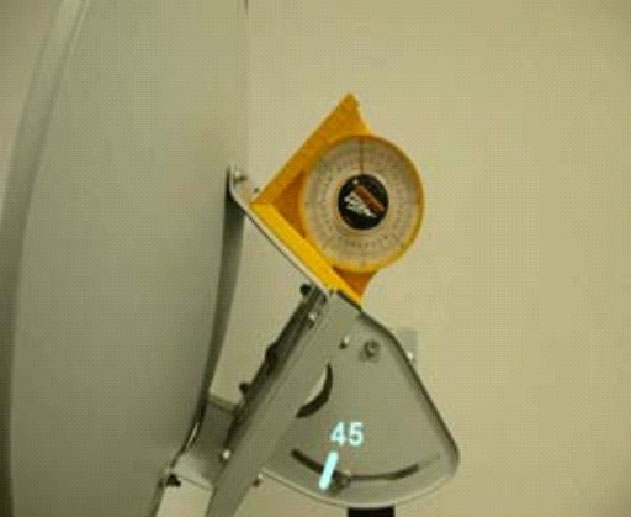

Dat is een handig gradenmetertje. Kijken of ik iets dergelijks kan vinden bij de praxis.



Andere vraag; als je goed kijkt op de foto zie je dat ik per ongeluk door het te strak aandraaien van een paar schroeven bij het deel waar je de skew afstelt(die ik later eraf heb gehaald en elders zijn gemonteerd), is de verf er in een circel van de schroef eraf gegaan. Nu ben ik bang dat dit kan gaan roesten. Klopt dat? Zo jij iemand een goede tip om dit te herstellen? Ik dacht zelf aan zo'n verfpotje met kwastje waar je ook je auto mee kan bijwerken.

[Gast]

Ik heb toch mijn bedenkingen bij dit gradenmeterje.

Het plaatje waar het metertje op bevestigd is staat niet haaks op de schotel.

Dus kunnen de graden volgens mij niet kloppen.

[Gast]

Citaat:

Ik heb het handmatig gedaan, de middelste LNB op de 0 van de rail, in mijn geval de Thor.

Daarna zelf bepalen wat de elevatie moet zijn, uiteraard met de Box en een TV'tje bij de hand



En zo moet je het ook gewoon doen makkelijk, kind kan de was doen.

[grunnsat]

Citaat:

Ik heb toch mijn bedenkingen bij dit gradenmeterje.



Zo staat het omschreven in het manual van de WaveFrontier, en we mogen toch hopen dat de fabrikant weet wat hij daarin zet.

[Gast]

Citaat:

we mogen toch hopen dat de fabrikant weet wat hij daarin zet.



Nou ga daar nou maar niet altijd van uit hoor <img src="/forums/images/graemlins/grin.gif" alt="" />



Maar als het zo staat beschreven dan zal het wel zo zijn.

Maar reken maar dat ik dat een keer ga controleren als ik op mijn dak moet zijn.

[-Neo-]

Ik heb het gewoon geprobeerd met mijn satfindertje. Een beetje op gevoel richting zuiden en hotbird opgevangen. Vervolgens de elevatie afstellen met de satfinder ernaast. Ging perfect. Ik heb nu getest met Thor,Sirius, Astra 1, Astra 2 en Hotbird. Ik wqacht nog op de rest van de LNB houders. Vanavond gaat de schotel weer naar binnen en ergens in februari, als ik mijn nieuwe huis krijg, ga ik hem helemaal netjes installeren met 10 LNB's.



Allemaal bedankt voor de reacties.

[grunnsat]

Citaat:

Vervolgens de elevatie afstellen met de satfinder ernaast.



Toch moet je denk ik voorzichtig zijn met deze methode van afstelling. De WaveFrontier kijkt door een soort van denkbeeldige brievenbus sleuf naar de satellieten. Je kunt dat mooi zien met die tekening van b.v. de instellingen voor Amsterdam die je van hun web site kunt downloaden. Als je die 'brievenbus sleuf' uitknipt en over de grafiek legt, dan zul je zien dat de satelliet die zich horizontaal in het midden van de brievenbus bevindt, in verticale zin tegen de bovenrand van de brievenbus zit. Zou je die satelliet dus met je satfinder optimaal instellen, dan komt hij verticaal gezien in het midden van de brievenbus. Maar dat betekent dat andere satellieten onder de benedenrand van de brievenbus terecht komen, en daarmee zijn ze slecht(er) te ontvangen.



Bij een WaveFrontier wordt geen enkele satelliet optimaal (= in het brandpunt) ontvangen, echter de sub-optimale ontvangst van de satellieten is altijd nog meer dan goed genoeg voor een goed signaal op de receiver.

[grunnsat]

Citaat:

je legt net uit dat de satellieten in een soort brievenbus sleuf zitten



Dat klopt, die brievenbus bestaat dus uit de brede horizontale openingshoek gecombineerd met de veel kleinere verticale openingshoek.





Citaat:

dus zullen de satellieten die hierbinnen vallen "optimaal" in het brandpunt staan



Optimaal genoeg voor een goede ontvangst, zoals ik schreef. Echter een satelliet kan zich daarbij wel degelijk aan de rand van de verticale openingshoek bevinden. Stel je de WaveFrontier nu zo af dat diezelfde satelliet zich midden in de verticale openingshoek bevindt (= optimaal voor die satelliet), dan vallen andere satellieten buiten de verticale openingshoek, en zijn dus niet of veel slechter dan nodig te ontvangen. De satellieten vormen namelijk een boog binnen de brievenbus, en geen rechte lijn. Ik heb de indruk dat je die tekening nog nooit bekeken hebt, of misschien nog nooit die 'brievenbus' hebt uitgeknipt en op de grafiek hebt gelegd. Doe dat eerst eens, dan begrijp je precies wat ik bedoel.





Citaat:

Je zou eens het principe van de wave frontier nader moeten bekijken, de wave is een schotel met een "breed horizontaal brandpunt"





Dat heb ik heus wel in de gaten, die 'brievenbus sleuf' is toch niets anders dan een brede horizontale openingshoek?



Het gaat mij om de elevatie, en de kleine verticale openingshoek.

[WPW]

Even een lekkkere domme vraag tussendoor, je kan bij z'n ontwerp veel berekenen en dan testen, maar zijn er soms test stations waarbij je met lasers de signalen kan simuleren om de hele schotel optimaal te krijgen ?

[Stijnvogel]

Hoi Neo.



Ook ik sta op het punt om een T90 op mijn dak te zetten en heb nu hetzelfde probleem. Ik neem aan dat jij inmiddels de schotel al hebt staan. Hoe heb jij nu de elevatie afgesteld? Op het gevoel of heb je zo'n gradenmetertje gebruikt als op een van de foto's?

Ik hoop dat jij, of iemend anders, nog handige tips hebben......



Thanx,



Raimond. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
